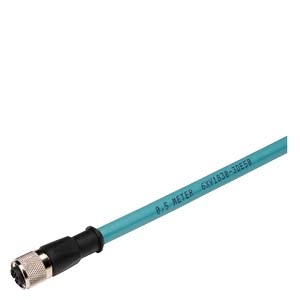

Siemens 6XV1830-3DH15 промышленная сеть

Name: Siemens 6XV1830-3DH15 промышленная сеть
Brand: Siemens
Price: 2231 RUB
Availability: InStock

SIMATIC NET, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ PROFIBUS M12 ДЛЯ ET200ECO, С ДВУМЯ УСТАНОВЛЕННЫМИ 5-ПОЛЮСНЫМИ СОЕДИНИТЕЛЯМИ M12, ДЛИНА 1,5 М

Купить 6XV18303DH15 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 2231 руб.

Технические характеристики 6XV18303DH15

наименование типа изделия

PROFIBUS M12-Cable

описание изделия

Гибкий вставной провод (2-жильный), рекомендуемая длина, в сборе с двумя 5-контактными штифтовыми штекерами M12/гнездовыми штекерами (В-кодировка)

PROFIBUS M12 plug-in cable (ET 200), Pre-assembled PB FC Trailing Cable with 2 M12 connectors, B-coded, 5-pole; 1.5 m.

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6XV1830-3DH15

пригодность к использованию

Вставной провод для соединения абонентов PROFIBUS (например, SIMATIC ET 200) со степенью защиты IP65

маркировка кабеля

02YY (ST) C11Y 1x2x0,65/2,56-150 LI KF 40 FR petrol

длина кабеля

1,5 m

электрические характеристики

число электрических соединений

удельный коэффициент затухания

● при 9,6 кГц / макс.

0,003 dB/m

● при 38,4 кГц / макс.

0,004 dB/m

● при 4 МГц / макс.

0,025 dB/m

● при 16 МГц / макс.

0,049 dB/m

волновое сопротивление

● ном. значение

150 Ω

● при 9,6 кГц

270 Ω

● при 38,4 кГц

185 Ω

● при 3 МГц ... 20 МГц

150 Ω

относительный симметричный допуск

● волнового сопротивления при 9,6 кГц

10 %

● волнового сопротивления при 38,4 кГц

10 %

● волнового сопротивления при 3 МГц … 20 МГц

10 %

удельное сопротивление петли / макс.

133 mΩ/m

удельное сопротивление экрана / макс.

14 Ω/km

удельная емкость / при 1 кГц

28 pF/m

рабочее напряжение

● действующее значение

80 V

механические характеристики

число электрических жил

исполнение экрана

Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием

исполнение электрического соединения / FastConnect

Да

наружный диаметр

● внутреннего провода

0,67 mm

● изоляции жил

2,56 mm

● внутренней оболочки кабеля

5,4 mm

● оболочки кабеля

8 mm

симметричный допуск на наружный диаметр / оболочки кабеля

0,4 mm

материал

● изоляции жил

Полиэтилен (PE)

● внутренней оболочки кабеля

PVC

● оболочки кабеля

ПУР (ТПП-У)

цвет

● изоляции проводов для передачи данных

Красный/зеленый

● оболочки кабеля

Сине-зеленый

радиус изгиба

● при однократном изгибании / мин. допустимый

40 mm

● при постоянном изгибании

120 mm

число циклов изгиба

3000000; Можно использовать для тяговой цепи с 3 миллионами циклов изгиба при радиусе изгиба 120 мм (15 x D) с ускорением 4 м/с²

растягивающая нагрузка / макс.

100 N

удельная масса

77 kg/km

окружающие условия

окружающая температура

● при эксплуатации

-40 ... +60 °C

● при хранении

-40 ... +60 °C

● при транспортировке

-40 ... +60 °C

● при монтаже

-40 ... +60 °C

окруж. условия / для рабочего режима

Ограниченная длина сегментов (см. руководство по сетям PROFIBUS)

химическая стойкость

● против минеральных масел

Маслостойкий согласно IEC 60811-2-1 (7 x 24 ч/90 °C)

● против жира

С устойчивостью к воздействиям

● против воды

Условно износостойкий

радиологическая стойкость / против УФ-излучения

С устойчивостью к воздействиям

степень защиты IP

IP65, IP67

характеристики, функции, компоненты изделия / общий

характеристика изделия

● безгалогенный

Нет

● бессиликоновый

Да

нормы, спецификации, допуски

протокол UL-/ETL / ном. напряжение 300 В

Да; CMX

стиль UL -/ETL / ном. напряжение 600 В

Нет

сертификат соответствия

● допуск EAC

Да

● маркировка CE

Да

● соответствие RoHS

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Германский Ллойд (GL)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

● Nippon Kaiji Kyokai (NK)

Нет

● Polski Rejestr Statkow (PRS)

Нет

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
