Siemens 6XV1860-2R Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18602R
6XV1860-2R SIMATIC NET, ГИБРИДНЫЙ СТАНДАРТНЫЙ КАБЕЛЬ PROFIBUS, КАБЕЛЬ С ДВУМЯ МЕДНЫМИ ЖИЛАМИ (1.5 КВ.MM) И ДВУМЯ МЕДНЫМИ ЖИЛАМИ (0.64 MM) ЭКРАНИРОВАННЫЙ, ДЛЯ ET200, ПРОДАЖА ПО МЕТРАЖУ. МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА 20 М
IE FO корд 6XV1860-2R
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18602R
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1860-2R
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18602R
| наименование типа изделия | Стандартный гибридный кабель PROFIBUS GP | |
| описание изделия | Гибридный кабель (жилы для передачи данных и электроэнергии), продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Пригодный для волочения гибридный провод для передачи данных и электропитания ET 200pro | |
| маркировка кабеля | 02Y(ST)C 1 x 2 x 0,65/2,56-150LI LIY-Z Y 2 x 1 x 1,5 VI | |
| электрические характеристики | ||
| удельный коэффициент затухания | ||
| при 9,6 кГц / макс. | 0,004 dB/m | |
| при 38,4 кГц / макс. | 0,004 dB/m | |
| при 4 МГц / макс. | 0,025 dB/m | |
| при 16 МГц / макс. | 0,049 dB/m | |
| волновое сопротивление | ||
| ном. значение | 150 | |
| при 9,6 кГц | 270 | |
| при 38,4 кГц | 185 | |
| при 3 МГц ... 20 МГц | 150 | |
| относительный симметричный допуск | ||
| волнового сопротивления при 9,6 кГц | 10 % | |
| волнового сопротивления при 38,4 кГц | 10 % | |
| волнового сопротивления при 3 МГц … 20 МГц | 10 % | |
| удельное сопротивление петли / макс. | 138 /km | |
| удельное сопротивление экрана / макс. | 10 /km | |
| коэффициент сопротивления изоляции | 20 G·m | |
| рабочее напряжение / макс. | 80 V | |
| удельная емкость / при 1 кГц | 30 pF/m | |
| рабочее напряжение / действующее значение | 300 V | |
| сечение провода / питающего провода | 1,5 mm | |
| ток длительной нагрузки / питающих проводов | 7,5 A | |
| механические характеристики | ||

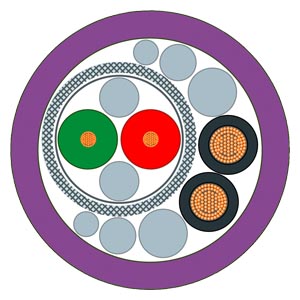

| исполнение экрана | Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием | |
| число электрических жил | 4 | |
| исполнение разъема питания / FastConnect | нет | |
| наружный диаметр | ||
| внутреннего провода | 0,67 mm | |
| изоляции жил | 2,56 mm | |
| оболочки кабеля | 11 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,5 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| оболочки кабеля | ПВХ | |
| цвет | ||
| изоляции проводов для передачи данных | Красный/зеленый | |
| изоляции питающих проводов | Черный | |
| оболочки кабеля | фиолетовый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 44 mm | |
| при многократном изгибании / мин. допустимый | 125 mm | |
| число циклов изгиба | 1000000; Можно использовать для тяговой цепи с 1 миллионом циклов изгиба при радиусе изгиба 125 мм и при ускорении 25 м/сек | |
| растягивающая нагрузка / макс. | 450 N | |
| удельная масса | 140 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +75 °C | |
| при хранении | -40 ... +75 °C | |
| при транспортировке | -40 ... +75 °C | |
| при монтаже | -40 ... +75 °C | |
| примечание | Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0490 | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 | |
| класс огнестойкости / согласно EN 13501-6 | Eca | |
| химическая стойкость | ||
| против минеральных масел | Условно износостойкий | |
| против жира | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | Неизносостойкий | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| протокол UL-/ETL / ном. напряжение 300 В | да ; c(ETL)us 3047254 CMG FT4 75 °C | |
| стиль UL -/ETL / ном. напряжение 600 В | да | |
| сертификат соответствия | ||
| допуск EAC | да | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 18.12.2020 | Возможны изменения. © Copyright Siemens 2020 | |
