    Siemens 6XV1860-3PN15 Оптический кабель IE FO Cord

    Оптический кабель IE FO Cord 6XV1860-3PN15

    Кабель Industrial Ethernet 6XV18603PN15

    6XV1860-3PN15 SIMATIC NET, PROFIBUS ECOFAST ГИБРИДНЫЙ КАБЕЛЬ GP, 2XCU 0.64 MM, 4XCU 1.5 КВ.ММ, КАБЕЛЬ СОБРАН С 2 ECOFAST ШТЕКЕРАМИ, ТРЕЙЛИНГОВЫЙ ТИП, 15 M

    IE FO корд 6XV1860-3PN15

    • Кабели доступны в полнособранном виде (длина до 1 м)
    • 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
    • Удобная прокладка кабеля из-за его небольшого диаметра
    • Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов

    Основные функциональные особенности 6XV18603PN15

    Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м

    Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.

    Достоинства Siemens 6XV1860-3PN15

    • Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
    • Простая прокладка кабеля благодаря малому диаметру кабеля
    • Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
    • Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления

    Технические характеристики 6XV18603PN15

    наименование типа изделия PROFIBUS ECOFAST, гибридный кабель GP
    описание изделия Гибридный провод ECOFAST (жилы для передачи данных и электропитания), рекомендуемая длина, поставляется в сборе со штекером и гнездом ECOFAST
    пригодность к использованию Гибридный кабель для соединения абонентов ECOFAST, UL-сертификат
    маркировка кабеля 02Y (ST)C 1 x 2 x 0,65/2,56-150 LI LIY-Z Y 4 x 1 x 1,5 VI
    длина кабеля 15 m
    электрические характеристики
    удельный коэффициент затухания
    при 9,6 кГц / макс. 0,003 dB/m
    при 38,4 кГц / макс. 0,004 dB/m
    при 4 МГц / макс. 0,025 dB/m
    при 16 МГц / макс. 0,049 dB/m
    волновое сопротивление
    ном. значение 150
    при 9,6 кГц 270
    при 38,4 кГц 185
    при 3 МГц ... 20 МГц 150
    относительный симметричный допуск
    волнового сопротивления при 9,6 кГц 10 %
    волнового сопротивления при 38,4 кГц 10 %
    волнового сопротивления при 3 МГц … 20 МГц 10 %
    удельное сопротивление петли / макс. 138 /km
    удельное сопротивление экрана / макс. 15 /km
    коэффициент сопротивления изоляции 20 G·m
    рабочее напряжение / макс. 80 V
    удельная емкость / при 1 кГц 30 pF/m
    рабочее напряжение / действующее значение 600 V
    сечение провода / питающего провода 1,5 mm
    ток длительной нагрузки / питающих проводов 12 A
    механические характеристики

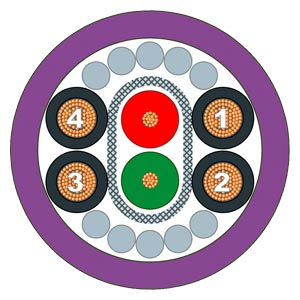

    исполнение экрана Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
    число электрических жил 6
    исполнение разъема питания / FastConnect нет
    наружный диаметр
    внутреннего провода 0,67 mm
    изоляции жил 2,56 mm
    оболочки кабеля 11 mm
    симметричный допуск на наружный диаметр / оболочки кабеля 0,3 mm
    материал
    изоляции жил Полиэтилен (PE)
    оболочки кабеля ПВХ
    цвет
    изоляции проводов для передачи данных Красный/зеленый
    изоляции питающих проводов Черный
    оболочки кабеля фиолетовый
    радиус изгиба
    при многократном изгибании / мин. допустимый 110 mm
    число циклов изгиба 1000000; Можно использовать для тяговой цепи с 1 миллионом циклв изгиба при радиусе изгиба 166 мм (15 x D) и при ускорении 4,0 м/сек
    растягивающая нагрузка / макс. 300 N
    удельная масса 154 kg/km
    окружающие условия
    окружающая температура
    при эксплуатации -30 ... +80 °C
    при хранении -30 ... +80 °C
    при транспортировке -30 ... +80 °C
    при монтаже -30 ... +80 °C
    примечание Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0490
    пожарные характеристики Невоспламеняющийся согласно IEC 60332-3-24 (категория C)
    химическая стойкость
    против минеральных масел Условно износостойкий
    против жира Условно износостойкий
    радиологическая стойкость / против УФ-излучения С устойчивостью к воздействиям
    степень защиты IP IP65
    характеристики, функции, компоненты изделия / общий
    характеристика изделия
    безгалогенный да
    бессиликоновый да
    нормы, спецификации, допуски
    протокол UL-/ETL / ном. напряжение 300 В нет
    стиль UL -/ETL / ном. напряжение 600 В да ; CM / CL3 / SunRes / OilRes
    сертификат соответствия
    допуск EAC да
    соответствие RoHS да
    дополнительная информация / веб-ссылки
    интернет-ссылка
    на веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
    на веб-сайт: промышленная связь http://www.siemens.com/simatic-net
    на веб-сайт: Industry Mall https://mall.industry.siemens.com
    на веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
    на веб-сайт: база данных изображений http://automation.siemens.com/bilddb
    на веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
    на веб-сайт: Industry Online Support https://support.industry.siemens.com
    последнее изменение: 18.12.2020
    Дата
    25.01.2021
    Возможны изменения.
    © Copyright Siemens 2021

    Техническая документация по 6XV1860-3PN15
