Siemens 6XV1861-2C Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18612C

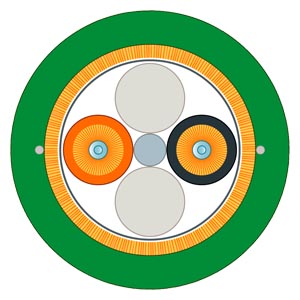

6XV1861-2C SIMATIC NET, ТРЕЙЛИНГОВЫЙ PCF КАБЕЛЬ (200/239), БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 2000 М
IE FO корд 6XV1861-2C
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18612C
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1861-2C
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18612C
| наименование типа изделия | Передвижной кабель на основе оптоволокна с полимерным защитным покрытием | |
| описание изделия | Оптоволоконный кабель с полимерным защитным покрытием с пластиковой оболочкой, продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Провод для применения при высоких механических нагрузках и в передвижных системах (например, в тяговых цепях), без UL-сертификата | |
| исполнение оконцованного волоконно-оптического кабеля | возможность сборки со штекерами SC RJ, SC RJ Plug PRO, BFOC и симплексными | |
| маркировка кабеля | AT-V(ZN)Y(ZN)11Y 2K 200/230 | |
| оптические характеристики | ||
| удельный коэффициент затухания | ||
| при 650 нм / макс. | 10 dB/km | |
| при 660 нм / макс. | 10 dB/km | |
| произведение ширины полосы пропускания и длины канала связи | ||
| при 650 нм | 17 GHz·m | |
| механические характеристики | ||
| число волокон / на каждую волоконно-оптическую жилу | 1 | |
| число волоконно-оптических жил / на каждый волоконно-оптический кабель | 2 | |
| исполнение волоконно-оптического волокна | Оптическое волокно со ступенчатым изменением показателя преломления 200/230 мкм | |
| наружный диаметр | ||
| оптического волокна | 200 µm | |
| оболочки оптического волокна | 230 µm | |
| оболочки волоконно-оптической жилы | 2,2 mm | |
| симметричный допуск / наружного диаметра оболочки волоконно-оптической жилы | 0,1 mm | |
| наружный диаметр / провода | 8,8 mm | |
| симметричный допуск / наружного диаметра кабеля | 0,5 mm | |
| материал | ||
| сердечника оптического волокна | Кварцевое стекло | |
| оболочки оптического волокна | Специальный полимер | |
| оболочки волоконно-оптической жилы | PVC | |
| оболочки волоконно-оптического кабеля | ПУР | |
| разгрузки от натяжения | Арамидная нить | |
| цвет | ||
| оболочки волоконно-оптической жилы | Оранжевый/черный | |
| оболочки кабеля | зеленый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 130 mm | |
| при многократном изгибании / мин. допустимый | 175 mm | |
| число циклов изгиба | 5000000 | |
| растягивающая нагрузка | ||
| при монтаже / кратковременный | 2000 N | |
| при эксплуатации / макс. | 800 N | |
| удельное кратковременное поперечное усилие | 500 N/cm | |
| удельное длительное поперечное усилие | 300 N/cm | |
| удельная масса | 85 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -25 ... +75 °C | |
| при хранении | -30 ... +75 °C | |
| при транспортировке | -30 ... +75 °C | |
| при монтаже | -5 ... +50 °C | |
| пожарные характеристики | Не поддерживает горение | |
| класс огнестойкости / согласно EN 13501-6 | Fca | |
| химическая стойкость | ||
| против минеральных масел | С устойчивостью к воздействиям | |
| против жира | С устойчивостью к воздействиям | |
| против воды | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| компонент изделия / защита от грызунов | нет | |
| длина кабеля | ||
| для волоконно-оптического кабеля PCF / при сети Industrial Ethernet / макс. | 100 m | |
| для волоконно-оптического кабеля PCF / при PROFIBUS / макс. | 400 m | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | ||
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemenscom/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
