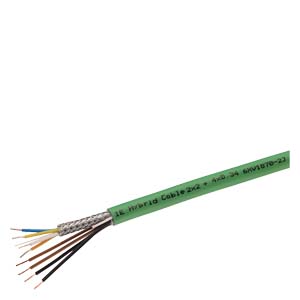

    Siemens 6XV1870-2J Оптический кабель IE FO Cord

    Оптический кабель IE FO Cord 6XV1870-2J

    Кабель Industrial Ethernet 6XV18702J

    6XV1870-2J SIMATIC NET, ETHERNET ГИБРИДНЫЙ КАБЕЛЬ, ГИБКИЙ КАБЕЛЬ 4XCU (0.35 КВ.ММ) И 4 X CU (0.75 MM) ЭКРАНИРОВАННЫЙ, ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M

    IE FO корд 6XV1870-2J

    • Кабели доступны в полнособранном виде (длина до 1 м)
    • 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
    • Удобная прокладка кабеля из-за его небольшого диаметра
    • Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов

    Основные функциональные особенности 6XV18702J

    Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м

    Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.

    Достоинства Siemens 6XV1870-2J

    • Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
    • Простая прокладка кабеля благодаря малому диаметру кабеля
    • Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
    • Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления

    Технические характеристики 6XV18702J

    наименование типа изделия IE, гибридный кабель 2 x 2 + 4 x 0,34
    описание изделия Гибридный кабель (жилы для передачи данных и электроэнергии), продажа по метрам, не в сборе
    пригодность к использованию Гибридный провод Ethernet для передачи данных и электропитания
    маркировка кабеля 2YH (ST) C 2 x 2 x 0,75/1,5LI LIH H 2 x 2 x 0,34/1,6GN FRNC
    электрические характеристики
    удельный коэффициент затухания
    при 10 МГц / макс. 0,075 dB/m
    при 100 МГц / макс. 0,26 dB/m
    волновое сопротивление
    при 1 МГц ... 100 МГц 100
    относительный симметричный допуск
    волнового сопротивления при 1 МГц … 100 МГц 15 %
    удельное переходное затухание на ближнем конце / при 1 МГц ... 100 МГц 0,353 dB/m
    удельное полное сопротивление передачи / при 10 МГц 10 m/m
    удельное сопротивление петли / макс. 120 /km
    коэффициент сопротивления изоляции 500 G·m
    рабочее напряжение / макс. 80 V
    рабочее напряжение / действующее значение 100 V
    сечение провода / питающего провода 0,34 mm
    ток длительной нагрузки / питающих проводов 5 A
    механические характеристики
    исполнение экрана Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
    число электрических жил 8
    исполнение разъема питания / FastConnect нет
    диаметр жилы / жилы AWG22 0,76 mm
    наружный диаметр
    внутреннего провода 0,76 mm
    изоляции жил 1,5 mm
    внутренней оболочки кабеля 3,9 mm
    оболочки кабеля 8,5 mm
    симметричный допуск на наружный диаметр / оболочки кабеля 0,4 mm
    материал
    изоляции жил Полиэтилен (PE)
    внутренней оболочки кабеля FRNC
    оболочки кабеля FRNC
    цвет
    изоляции проводов для передачи данных Белый/желтый/синий/оранжевый
    изоляции питающих проводов Черный/коричневый
    оболочки кабеля зеленый
    радиус изгиба
    при однократном изгибании / мин. допустимый 42,5 mm
    при многократном изгибании / мин. допустимый 85 mm
    растягивающая нагрузка / макс. 260 N
    удельная масса 105 kg/km
    окружающие условия
    окружающая температура
    при эксплуатации -25 ... +70 °C
    при хранении -25 ... +70 °C
    при транспортировке -25 ... +70 °C
    при монтаже -25 ... +70 °C
    примечание Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0490
    пожарные характеристики Невоспламеняющийся согласно IEC 60332-3-24 (категория C)
    класс огнестойкости / согласно EN 13501-6 Eca
    химическая стойкость
    против минеральных масел Условно износостойкий
    против жира Условно износостойкий
    против воды Условно износостойкий
    радиологическая стойкость / против УФ-излучения С устойчивостью к воздействиям
    характеристики, функции, компоненты изделия / общий
    характеристика изделия
    безгалогенный да
    бессиликоновый да
    длина кабеля / при 100BaseTX / при сети Industrial Ethernet 100 m
    нормы, спецификации, допуски
    протокол UL-/ETL / ном. напряжение 300 В да ; CMG / PLTC / SunRes
    стиль UL -/ETL / ном. напряжение 600 В да
    сертификат соответствия
    допуск EAC да
    соответствие RoHS да
    стандарт структурированной кабельной разводки Cat 5e (для передачи данных), АWG 22 (для электропитания)
    дополнительная информация / веб-ссылки
    интернет-ссылка
    на веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
    на веб-сайт: промышленная связь http://www.siemens.com/simatic-net
    на веб-сайт: Industry Mall https://mall.industry.siemens.com
    на веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
    на веб-сайт: база данных изображений http://automation.siemens.com/bilddb
    на веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
    на веб-сайт: Industry Online Support https://support.industry.siemens.com
    последнее изменение: 18.12.2020
    Дата
    25.01.2021
    Возможны изменения.
    © Copyright Siemens 2021

    Техническая документация по 6XV1870-2J
