Siemens 6XV1870-8AN30 промышленная сеть

Name: Siemens 6XV1870-8AN30 промышленная сеть
Brand: Siemens
Price: 11957 RUB
Availability: InStock

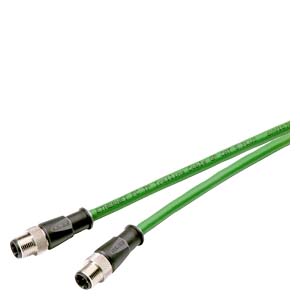

Industrial Ethernet connecting Cable M12-180/M12-180, pre-assembled IE FC Trailing cable GP, with 2 M12 plugs (D-coded) length 30.0 m

Купить 6XV18708AN30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 11957 руб.

Технические характеристики 6XV18708AN30

наименование типа изделия

IE Connecting Cable M12-180/M12-180

описание изделия

Гибкий вставной провод (4-жильный), рекомендуемая длина, в сборе с двумя 4-контактными штекерами М12 (D-кодировка, отвод кабеля 180°)

Industrial Ethernet connecting Cable M12-180/M12-180, pre-assembled IE FC Trailing cable GP, with 2 M12 plugs (D-coded) length 30.0 m.

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6XV1870-8AN30

пригодность к использованию

Для соединения абонентов Industrial Ethernet (например, SIMATIC ET200 и SCALANCE XP-200) со степенью защиты IP65/67

длина кабеля

30 m

электрические характеристики

число электрических соединений

удельный коэффициент затухания

● при 10 МГц / макс.

0,063 dB/m

● при 100 МГц / макс.

0,213 dB/m

волновое сопротивление

● при 1 МГц ... 100 МГц

100 Ω

относительный симметричный допуск

● волнового сопротивления при 1 МГц … 100 МГц

5 %

удельное переходное затухание на ближнем конце

● при 1 МГц ... 100 МГц

0,5 dB/m

удельное полное сопротивление передачи / при 10 МГц

20 mΩ/m

удельное сопротивление петли / макс.

120 mΩ/m

рабочее напряжение

● действующее значение

80 V

показатель NVP, в процентах

66 %

механические характеристики

число электрических жил

диаметр жилы

● жилы AWG22

0,75 mm

наружный диаметр

● внутреннего провода

0,75 mm

● изоляции жил

1,5 mm

● внутренней оболочки кабеля

3,9 mm

● оболочки кабеля

6,5 mm

симметричный допуск на наружный диаметр / оболочки кабеля

0,2 mm

материал

● изоляции жил

Полиэтилен (PE)

● внутренней оболочки кабеля

PVC

● оболочки кабеля

ПВХ

цвет

● изоляции проводов для передачи данных

Белый/желтый/синий/оранжевый

● оболочки кабеля

зеленый

радиус изгиба

● при однократном изгибании / мин. допустимый

32,5 mm

● при многократном изгибании / мин. допустимый

49 mm

● при постоянном изгибании

100 mm

число циклов изгиба

3000000; Можно использовать для тяговой цепи с 3 миллионами циклов изгиба при радиусе изгиба 100 мм, скорости 4 м/с и ускорении 4 м/с²

растягивающая нагрузка / макс.

150 N

удельная масса

68 kg/km

штекер

момент затяжки / для круглого штекерного соединителя M12 / макс.

0,6 N·m

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +75 °C

● при хранении

-25 ... +75 °C

● при транспортировке

-25 ... +75 °C

● при монтаже

-10 ... +60 °C

химическая стойкость

● против минеральных масел

Условно износостойкий

● против жира

Условно износостойкий

радиологическая стойкость / против УФ-излучения

С устойчивостью к воздействиям

степень защиты IP

IP65, IP67

характеристики, функции, компоненты изделия / общий

характеристика изделия

● безгалогенный

Нет

● поддерживает питание по сети Ethernet (PoE)

Да

● поддерживает питание по сети Ethernet (PoE+)

Да

● бессиликоновый

Да

нормы, спецификации, допуски

протокол UL-/ETL / ном. напряжение 300 В

Да; c(ETL)us, CMG FT4 / (ETL)us PLTC / Sun Res / OIL RES

стиль UL -/ETL / ном. напряжение 600 В

Да; cRUus AWM 21694 AWM I A/B 60°C 600V FT2

сертификат соответствия

● допуск EAC

Да

● маркировка CE

Да

● соответствие RoHS

Да

стандарт структурированной кабельной разводки

Cat5e

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Германский Ллойд (GL)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

● Nippon Kaiji Kyokai (NK)

Нет

● Polski Rejestr Statkow (PRS)

Нет

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
