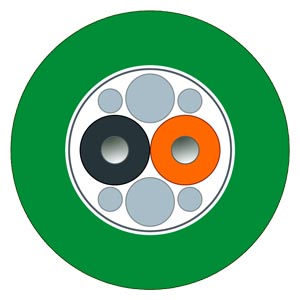

Siemens 6XV1874-2B Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18742B
6XV1874-2B SIMATIC NET, POF ГИБКИЙ КАБЕЛЬ 980/1000, PROFINET, ПРОДАЖА ПО МЕТРАЖУ. МАКСИМАЛЬНАЯ ДЛИНА 500 M, МИНИМАЛЬНАЯ ДЛИНА 20 М
IE FO корд 6XV1874-2B
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18742B
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1874-2B
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18742B
| наименование типа изделия | Полимерный оптоволоконный кабель, передвижной кабель | |
| описание изделия | Оптоволоконный кабель с полиоптическим волокном, продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Провод для применения в передвижных системах (например, в тяговых цепях) | |
| исполнение оконцованного волоконно-оптического кабеля | возможность сборки со штекерами SC RJ и SC RJ Plug PRO | |
| маркировка кабеля | I-V4Y(ZN)11Y 2P 980/1000 FLEX UL | |
| оптические характеристики | ||
| удельный коэффициент затухания | ||
| при 650 нм / макс. | 180 dB/km | |
| при 660 нм / макс. | 275 dB/km | |
| произведение ширины полосы пропускания и длины канала связи | ||
| при 650 нм | 1 GHz·m | |
| механические характеристики | ||
| число волокон / на каждую волоконно-оптическую жилу | 1 | |
| число волоконно-оптических жил / на каждый волоконно-оптический кабель | 2 | |
| исполнение волоконно-оптического волокна | Полимерный оптоволоконный кабель, 980/1000 мкм | |
| наружный диаметр | ||
| оптического волокна | 980 µm | |
| оболочки оптического волокна | 1000 µm | |
| оболочки волоконно-оптической жилы | 2,2 mm | |
| симметричный допуск / наружного диаметра оболочки волоконно-оптической жилы | 0,1 mm | |
| наружный диаметр / провода | 8 mm | |
| материал | ||
| сердечника оптического волокна | Полиметилметакрилат (ПММА) | |
| оболочки оптического волокна | Фторированный специальный полимер | |
| оболочки волоконно-оптической жилы | PA | |
| оболочки волоконно-оптического кабеля | ПУР | |
| разгрузки от натяжения | Кевларовая нить | |
| цвет | ||
| оболочки волоконно-оптической жилы | Оранжевый/черный | |
| оболочки кабеля | зеленый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 40 mm | |
| при многократном изгибании / мин. допустимый | 55 mm | |
| при постоянном изгибании | 55 mm | |
| число циклов изгиба | 5000000 | |
| число циклов скручивания / при скручивании на ± 360° при длине кабеля 1 м | 10000 | |
| растягивающая нагрузка | ||
| при монтаже / кратковременный | 400 N | |
| при эксплуатации / макс. | 100 N | |
| удельное кратковременное поперечное усилие | 400 N/cm | |
| удельное длительное поперечное усилие | 20 N/cm | |
| удельная масса | 55 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -20 ... +70 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| при монтаже | 5 ... 50 °C | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 | |
| класс огнестойкости / согласно EN 13501-6 | Eca | |
| химическая стойкость | ||
| против минеральных масел | С устойчивостью к воздействиям | |
| против жира | С устойчивостью к воздействиям | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| компонент изделия / защита от грызунов | нет | |
| длина кабеля | ||
| для волоконно-оптического кабеля POF / при сети Industrial Ethernet / макс. | 50 m | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | UL-758 АWM Style 5422 | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
