Siemens 6XV1878-2G Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18782G
6XV1878-2G IE TP ground cable 4x2 Extension ground cable, CAT6A, 8-core, shielded, cable for Connection to IE FC RJ45 plug 4x2, AWG24, Sold by the meter Delivery length max. 1000 m Minimum order 20 m
IE FO корд 6XV1878-2G
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18782G
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1878-2G
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18782G
| наименование типа изделия | IE TP, кабель заземления 4 x 2 (AWG 24, тип C) | |
| описание изделия | Экранированный монтажный провод TP (8-жильный), продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Стандартный провод с жесткими жилами для быстрого монтажа, для стационарной прокладки вне помещений и в земле | |
| маркировка кабеля | 2YH(ST)CY2Y 4 x 2 x 0.5/1.0 BK | |
| электрические характеристики | ||
| удельный коэффициент затухания | ||
| при 10 МГц / макс. | 0,058 dB/m | |
| при 100 МГц / макс. | 0,191 dB/m | |
| при 250 МГц / макс. | 0,311 dB/m | |
| при 300 МГц / макс. | 0,343 dB/m | |
| при 500 МГц / макс. | 0,453 dB/m | |
| волновое сопротивление | ||
| при 1 МГц ... 100 МГц | 100 | |
| удельное переходное затухание на ближнем конце | ||
| при 1 МГц ... 100 МГц | 0,453 dB/m | |
| при 1 МГц ... 250 МГц | 0,393 dB/m | |
| при 1 МГц ... 300 МГц | 0,381 dB/m | |
| при 1 МГц ... 500 МГц | 0,348 dB/m | |
| удельное полное сопротивление передачи / при 10 МГц | 20 m/m | |
| удельное сопротивление петли / макс. | 190 m/m | |
| коэффициент сопротивления изоляции | 5000 G·m | |
| рабочее напряжение | ||
| действующее значение | 80 V | |
| показатель NVP, в процентах | 66 % | |
| механические характеристики | ||
| число электрических жил | 8 | |

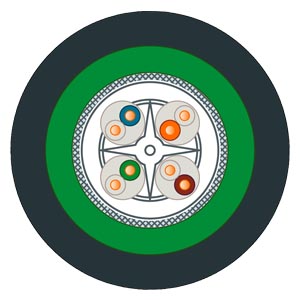

| исполнение экрана | Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием | |
| исполнение разъема питания / FastConnect | да | |
| диаметр жилы | ||
| жилы AWG24 | 0,51 mm | |
| наружный диаметр | ||
| внутреннего провода | 0,51 mm | |
| изоляции жил | 1 mm | |
| внутренней оболочки кабеля | 6,1 mm | |
| оболочки кабеля | 10,5 mm | |
| оболочки кабеля / примечание | IE FC, стандартный кабель GP 4 x 2 (диаметр 8 мм) с дополнительной наружной оболочкой из ПЭ (диаметр 10,5 мм) | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,5 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| внутренней оболочки кабеля | FRNC | |
| оболочки кабеля | ПВХ | |
| цвет | ||
| изоляции проводов для передачи данных | Сине-белый/синий, бело-оранжевый/оранжевый, бело-зеленый/зеленый, бело-коричневый/коричневый | |
| оболочки кабеля | Зеленый/черный | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 42 mm | |
| при многократном изгибании / мин допустимый | 84 mm | |
| растягивающая нагрузка / макс. | 100 N | |
| удельная масса | 107 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +80 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| при монтаже | -40 ... +80 °C | |
| примечание | При фиксированной прокладке от -40 °C до 85 °C | |
| класс огнестойкости / согласно EN 13501-6 | Fca | |
| химическая стойкость | ||
| против воды | Хорошая износостойкость | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| длина кабеля / при сети Industrial Ethernet | ||
| при 100BaseTX | 90 m | |
| при 1000BaseTX | 90 m | |
| при 10GBase T | 70 m | |
| нормы, спецификации, допуски | ||
| протокол UL-/ETL / ном. напряжение 300 В | нет | |
| стиль UL -/ETL / ном. напряжение 600 В | нет | |
| сертификат соответствия | ||
| допуск EAC | да | |
| маркировка CE | да | |
| да | ||
| соответствие изделия | ||
| ANSI/TIA-EIA 568-B.2 Cat.5e | да | |
| МЭК 61784-5-2-CP 2/2 (Ethernet/IP) | да | |
| стандарт структурированной кабельной разводки | Cat6A | |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | нет | |
| Германский Ллойд (GL) | нет | |
| Регистр судоходства Ллойда (LRS) | нет | |
| Nippon Kaiji Kyokai (NK) | нет | |
| Polski Rejestr Statkow (PRS) | нет | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/tia-selection-tool | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 20.01.2021 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
