Siemens 6XV1881-2A Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18812A
6XV1881-2A Industrial Ethernet FastConnect TP Robust Food Cable GP 2x2 (PROFINET Type C), TP installation cable for for use in the food beverages and tobacco industry, 4-core CAT5E, sold by the meter, delivery length max. 1000 m, Minimum order quantity: 20 m
IE FO корд 6XV1881-2A
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18812A
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1881-2A
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18812A
| наименование типа изделия | IE FC, TP, кабель повышенной прочности для пищевой промышленности GP 2 x 2 (тип B) | |
| описание изделия | Прочный гибкий шинопровод (4-жильный), продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Провод с оболочкой FEP (фторопласт, перфторэтилен, пропилен) для использования в пищевой и вкусовой промышленности (устойчивость IP65/67/69, допуск по EHEDG). Провод водоотталкивающий, атмосферостойкий, устойчивый к микробам, чрезвычайно устойчивый к воздействию многих средств очистки и дезинфекции (например, гипохлорита, диоксида хлора, перуксусной кислоты и четвертичных аммониевых соединений). | |
| маркировка кабеля | 2YY(ST)CY6Y 2X2X0.75/1.55 LI VZN | |
| электрические характеристики | ||
| удельный коэффициент затухания | ||
| при 10 МГц / макс. | 0,095 dB/m | |
| при 100 МГц / макс. | 0,32 dB/m | |
| волновое сопротивление | ||
| при 1 МГц ... 100 МГц | 100 | |
| относительный симметричный допуск | ||
| волнового сопротивления при 1 МГц … 100 МГц | 5 % | |
| удельное переходное затухание на ближнем конце | ||
| при 1 МГц ... 100 МГц | 0,353 dB/m | |
| удельное полное сопротивление передачи / при 10 МГц | 80 m/m | |
| удельное сопротивление петли / макс. | 120 m/m | |
| рабочее напряжение | ||
| действующее значение | 80 V | |
| показатель NVP, в процентах | 63 % | |
| механические характеристики | ||
| число электрических жил | 4 | |

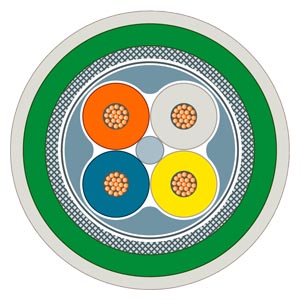

| исполнение экрана | Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием | |
| исполнение разъема питания / FastConnect | да | |
| диаметр жилы | ||
| жилы AWG22 | 0,75 mm | |
| наружный диаметр | ||
| внутреннего провода | 0,75 mm | |
| изоляции жил | 1,56 mm | |
| внутренней оболочки кабеля | 4 mm | |
| оболочки кабеля | 6,5 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,2 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| внутренней оболочки кабеля | PVC | |
| оболочки кабеля | ПВХ/ФЭП; ФЭП, прозрачный | |
| цвет | ||
| изоляции проводов для передачи данных | Белый/желтый/синий/оранжевый | |
| оболочки кабеля | зеленый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 26 mm | |
| при многократном изгибании / мин. допустимый | 52 mm | |
| при постоянном изгибании | 100 mm | |
| число циклов изгиба | 500000; Ускорение 4 м/с | |
| число циклов скручивания / при скручивании на ± 180° при длине кабеля 1 м | 1000000 | |
| растягивающая нагрузка / макс. | 150 N | |
| удельная масса | 72 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +80 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| при монтаже | -40 ... +80 °C | |
| примечание | Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN VDE 0472 | |
| класс огнестойкости / согласно EN 13501-6 | Eca | |
| химическая стойкость | ||
| против минеральных масел | Маслостойкий согласно IEC 60811-404 (7 x 24 ч/90 °C) | |
| против жира | Условно износостойкий | |
| против воды | С устойчивостью к воздействиям | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| длина кабеля / при сети Industrial Ethernet | ||
| при 100BaseTX | 85 m | |
| нормы, спецификации, допуски | ||
| протокол UL-/ETL / ном. напряжение 300 В | да ; c(ETL)us 3047254, CMG FT4 75°C, (ETL)us PLTC-ER, SUN RES, OIL RES I or E130266 AWM 22162 AWM I A/B 80°C 600V | |
| стиль UL -/ETL / ном. напряжение 600 В | нет | |
| сертификат соответствия | ||
| допуск EAC | да | |
| маркировка CE | да | |
| соответствие RoHS | да | |
| для гигиенического исполнения | EHEDG, становка и прокладка кабелей должны соответствовать требованиям EHEDG, опубликованным в директивах, документы 13 «Гигиеничное проектирование открытого оборудования для обработки продуктов питания» и 44 «Принципы гигиеничного проектирования предприятий пищевой промышленности», чтобы обеспечить возможность их очистки. Помимо того, должна иметься возможность очистки соединений с сертифицированными EHEDG кабельными вводами или коннекторами. | |
| стандарт структурированной кабельной разводки | Cat5e | |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | нет | |
| Германский Ллойд (GL) | нет | |
| Регистр судоходства Ллойда (LRS) | нет | |
| Nippon Kaiji Kyokai (NK) | нет | |
| Polski Rejestr Statkow (PRS) | нет | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/tia-selection-tool | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 20.01.2021 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
