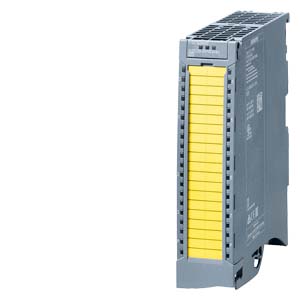

Siemens 6AG1526-2BF00-2AB0 система автоматизации

Name: Siemens 6AG1526-2BF00-2AB0 система автоматизации
Brand: Siemens
Price: 173893 RUB
Availability: InStock

SIPLUS S7-1500, Отказобезопасный модуль дискретных выходов F-DQ 8x24VDC/2A, рабочая температура -25 … +60°C, со стойким покрытием, на основе 6ES7526-2BF00-0AB0 . Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2A PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)

Купить 6AG15262BF002AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 173893 руб.

Технические характеристики 6AG15262BF002AB0

SIPLUS S7-1500 F-DQ 8x24VDC/2A based on 6ES7526-2BF00-0AB0 with conformal coating, -30…+60 °C, F digital output module, 35 mm overall width; up to PL E (ISO 13849-1)/ SIL3 (IEC 61508)

Общая информация

Обозначение типа продукта

F-DQ 8x24VDC/2A PPM

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

основано на

6ES7526-2BF00-0AB0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Режим работы

● DQ

Да

● MSO

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Нет

Входной ток

Потребление тока (номинальное)

110 mA; без нагрузки

Макс. потребление тока

130 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Мощность

Потребляемая мощность шины на задней стенке

0,8 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

11 W

Адресная область

Адресное пространство на модуль

● Вводы

6 byte; S7-300/400F CPU, 5 байт

● Выводы

6 byte; S7-300/400F CPU, 5 байт

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● электронный кодирующий элемент тип F

Да

Цифровые выводы

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Защита от короткого замыкания

Да

Распознавание обрыва провода

Да

● Нормальный порог срабатывания

8 mA

Защита от перегрузки

Да

● Нормальный порог срабатывания

2,9 A

Ограничение индуктивного напряжения отключения

Включает PM: -24 В + (-47 В), включает PP: -24 В

Включение цифрового входа

Да; дискретный выход согласно МЭК 61131-2, тип 2

Коммутационная способность выходов

● при омической нагрузке, макс.

2 A

● при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

● нижний предел

12 Ω

● верхний предел

2 000 Ω

Выходное напряжение

● для сигнала "1", мин.

24 V; L+ (-0,5 В)

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "0", ток покоя, макс.

0,5 mA; Переключение PP или P- и M-переключатель отдельно, переключение PM: макс. 1 мА

Частота коммутации

● при омической нагрузке, макс.

30 Hz

● при индуктивной нагрузке, макс.

0,1 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

2 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

16 A

— до 60 ℃, макс.

8 A

вертикальный настенный монтаж

— до 40 °C, макс.

8 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

500 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Нет

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Да

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 6,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-09 1/ч

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

60 °C; = Tмакс

● вертикальный настенный монтаж, мин.

-30 °C; = Tмин

● вертикальный настенный монтаж, макс.

40 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

300 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
	Manufacturer Declaration	China RoHS
EMV	For use in hazardous locations	Functional Saftey		Maritime application
		TUEV	TUEV
Maritime application
