Программируемые контроллеры Siemens SIMATIC S7-1500

PLC SIMATIC S7-1500. Обзор

Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.

Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.

Состав

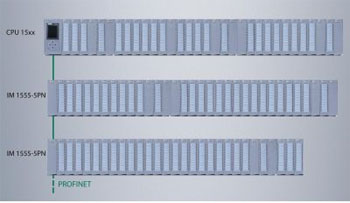

Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.

С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.

Особенности:

Карты памяти Simatic Memory Card размером от 2 Мб до 2 Гб используются в качестве загружаемой памяти. Для необслуживаемого сохранения данных при перебоях в питании ПЛК без применения буферных батарей, а также для сохранения всего проекта STEP 7, включая символьные имена, так же может быть использована карта памяти. В контроллере применяется скоростная внутренняя шина для обмена данными со скоростью 400 Мб в секунду. Это позволяет получить в итоге минимальное время цикла. В программируемом логическом контроллере S7-1500 время реакции терминал-терминал не превышает 100 мкс.

Защита информации:

Широкие возможности по защите от несанкционированного доступа реализованы в контроллерах Siemens S7-1500. Возможность установить защиту от копирования или изменения программных блоков с помощью Step 7, карт памяти, библиотек, от несанкционированного просмотра. Копирование может быть запрещено привязкой отдельных или связанных программных блоков к серийному номеру модуля ЦПУ или карты памяти. Реализовано 4 ровня доступа к центральному процессору (подключения HMI происходят после ввода пароля), организация уровней доступа 1-3 с помощью персональных паролей. Защита от манипуляции данными, включая защиту целостности данных проекта и системы связи, целостности и подлинности обновлений встроенного программного обеспечения, обеспечивает защиту от внешних атак.
