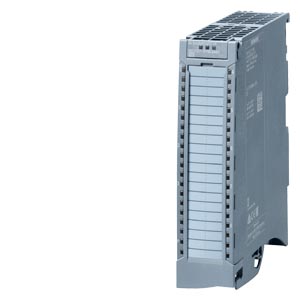

    Siemens 6ES7531-7PF00-0AB0 система автоматизации

    Siemens 6ES7531-7PF00-0AB0 система автоматизации

    SIMATIC S7-1500, Модуль аналоговых входов AI 8 X U/R/RTD/TC HF, разрешение 16 бит, точность 0,1%, 8 каналов (напряжение, сопротивление, термосопротивления, термопары) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, тревожные сообщения, включая вводной элемент, зажим и клемму заземления

    Купить 6ES75317PF000AB0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 86196 руб.

    Технические характеристики 6ES75317PF000AB0

    		 SIMATIC S7-1500 analog input module AI 8xU/R/RTD/TC HF, 16 bit resolution, up to 21 bit Resolution at RT and TC, accuracy 0.1%, 8 channels in groups of 1; common mode voltage: 30 V AC/60 V DC, Diagnostics; Hardware interrupts Scalable temperature measuring range, thermocouple type C, Calibrate in RUN; Delivery including infeed element, shield bracket and shield terminal: Front connector (screw terminals or push-in) to be ordered separately
    Общая информация
    Обозначение типа продукта AI 8 x U/R/RTD/TC HF
    Функциональный стандарт HW не ниже FS01
    Версия микропрограммного обеспечения Версия 1.1.0
    ● Возможно обновление микропрограммного обеспечения Да
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    ● Пуск согласно приоритету Да
    ● Масштабируемый диапазон измерений Да
    ● Измеренные значения масштабируемые Нет
    ● Адаптация измерительного диапазона Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V14 / -
    ● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
    ● PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
    ● PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
    Режим работы
    ● Выборка с запасом по частоте дискретизации Нет
    ● MSI Да
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Калибровка в режиме RUN возможна Да
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Входной ток
    Макс. потребление тока 55 mA; при питании 24 В пост. тока
    Мощность
    Потребляемая мощность шины на задней стенке 0,85 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 1,9 W
    Аналоговые вводы
    Число аналоговых входов 8; плюс один дополнительный канал RTD (эталонный)
    ● при измерении напряжения 8; плюс один дополнительный канал RTD (эталонный)
    ● при измерении сопротивления/измерении резистивным термометром 8; плюс один дополнительный канал RTD (эталонный)
    ● при измерении термочувствительным элементом 8; плюс один дополнительный канал RTD (эталонный)
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 20 V
    Нормальный стабилизированный измерительный ток для датчика сопротивления 150 Ом, 300 Ом, 600 Ом, Cu10, Cu50, Cu100, Ni10, Ni100, Ni120, Ni200, Pt10, Pt50, Pt100, Pt200 Klima: 1 мА; 6 кОм, Ni500, Ni1000, LG-Ni1000, Pt200 Standard, Pt500, Pt1000, PTC: 0,25 мА
    техническую единицу измерения температуры можно задать Да; °C/°F/K
    Входные диапазоны (номинальные значения), напряжения
    ● от 0 до +5 В Нет
    ● от 0 до +10 В Нет
    ● от 1 В до 5 В Нет
    ● от -1 до +1 В Да
    — Сопротивление на входе (от -1 до 1 В) 10 MΩ
    ● от -10 до +10 В Нет
    ● от -2,5 до +2,5 В Нет
    ● от -25 до +25 мВ Да
    — Сопротивление на входе (от -25 до +25 мВ) 10 MΩ
    ● от -250 до +250 мВ Да
    — Сопротивление на входе (от -250 до +250 мВ) 10 MΩ
    ● от -5 до +5 В Нет
    ● от -50 до +50 мВ Да
    — Сопротивление на входе (от -50 до +50 мВ) 10 MΩ
    ● от -500 до +500 мВ Да
    — Сопротивление на входе (от -500 до +500 мВ) 10 MΩ
    ● от -80 до +80 мВ Да
    — Сопротивление на входе (от -80 до 80 мВ) 10 MΩ
    Диапазоны входных параметров (номинальные значения), ток
    ● от 0 до 20 мА Нет
    ● от -20 мА до +20 мА Нет
    ● от 4 мА до 20 мA Нет
    Диапазоны входных параметров (номинальные значения), термоэлементы
    ● Тип B Да
    — Сопротивление на входе (тип B) 10 MΩ
    ● Тип C Да
    — Сопротивление на входе (тип C) 10 MΩ
    ● Тип E Да
    — Сопротивление на входе (тип E) 10 MΩ
    ● Тип J Да
    — Сопротивление на входе (тип J) 10 MΩ
    ● Тип K Да
    — Сопротивление на входе (тип K) 10 MΩ
    ● Тип L Нет
    ● Тип N Да
    — Сопротивление на входе (тип N) 10 MΩ
    ● Тип R Да
    — Сопротивление на входе (тип R) 10 MΩ
    ● Тип S Да
    — Сопротивление на входе (тип S) 10 MΩ
    ● Тип T Да
    — Сопротивление на входе (тип T) 10 MΩ
    ● Тип TXK/TXK(L) согласно ГОСТ Да
    — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 10 MΩ
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    ● Cu 10 Да; Стандарт/климатический
    — Сопротивление на входе (Cu 10) 10 MΩ
    ● Cu 10 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Cu 10 по ГОСТ) 10 MΩ
    ● Cu 50 Да; Стандарт/климатический
    — Сопротивление на входе (Cu 50) 10 MΩ
    ● Cu 50 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Cu 50 по ГОСТ) 10 MΩ
    ● Cu 100 Да; Стандарт/климатический
    — Сопротивление на входе (Cu 100) 10 MΩ
    ● Cu 100 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Cu 100 по ГОСТ) 10 MΩ
    ● Ni 10 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 10) 10 MΩ
    ● Ni 10 по GOST Да; Стандарт/климатический
    — Входное сопротивление (Ni 10 по ГОСТ) 10 MΩ
    ● Ni 100 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 100) 10 MΩ
    ● Ni 100 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Ni 100 по ГОСТ) 10 MΩ
    ● Ni 1000 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 1000) 10 MΩ
    ● Ni 1000 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Ni 1000 по ГОСТ) 10 MΩ
    ● LG-Ni 1000 Да; Стандарт/климатический
    — Сопротивление на входе (LG-Ni 1000) 10 MΩ
    ● Ni 120 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 120) 10 MΩ
    ● Ni 120 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Ni 120 по ГОСТ) 10 MΩ
    ● Ni 200 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 200) 10 MΩ
    ● Ni 200 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Ni 200 по ГОСТ) 10 MΩ
    ● Ni 500 Да; Стандарт/климатический
    — Сопротивление на входе (Ni 500) 10 MΩ
    ● Ni 500 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Ni 500 по ГОСТ) 10 MΩ
    ● Pt 10 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 10) 10 MΩ
    ● Pt 10 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Pt 10 по ГОСТ) 10 MΩ
    ● Pt 50 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 50) 10 MΩ
    ● Pt 50 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Pt 50 по ГОСТ) 10 MΩ
    ● Pt 100 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 100) 10 MΩ
    ● Pt 100 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Pt 100 по ГОСТ) 10 MΩ
    ● Pt 1000 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 1000) 10 MΩ
    ● Pt 1000 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Pt 1000 по ГОСТ) 10 MΩ
    ● Pt 200 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 200) 10 MΩ
    ● Pt 200 по ГОСТ Да; Стандарт/климатический
    — Входное сопротивление (Pt 200 по ГОСТ) 10 MΩ
    ● Pt 500 Да; Стандарт/климатический
    — Сопротивление на входе (Pt 500) 10 MΩ
    ● Pt 500 по ГОСТ Да; Стандарт/климатический
    — Сопротивление на входе (Pt 500 по ГОСТ) 10 MΩ
    Диапазоны входных параметров (номинальные значения), сопротивления
    ● от 0 до 150 Ом Да
    — Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
    ● от 0 до 300 Ом Да
    — Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
    ● от 0 до 600 Ом Да
    — Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
    ● от 0 до 3000 Ом Нет
    ● от 0 до 6000 Ом Да
    — Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ
    ● Позистор Да
    — Сопротивление на входе (позистор) 10 MΩ
    Термоэлемент (TC)
    Температурная компенсация
    — параметрируемое Да
    — внутренняя температурная компенсация Да
    — внешняя температурная компенсация посредством терморезистора Да
    — компенсация для устанавливаемой температуры сравнения 0 °C Да; задаваемое фиксированное значение
    — эталонный канал модуля Да; 9-й Канал, который независимо от параметрирования других каналов может использоваться в качестве истинного 9-го RTD-канала или при измерении ТС для компенсации
    Длина провода
    ● экранированные, макс. 800 m; при U; 200 м при R/RTD/TC
    Формирование аналоговой величины для входов
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 21 bit; При типе измерения RTC и TC при использовании функции «Масштабируемый диапазон измерения температуры» (32-битный формат REAL); 16 бит при типе измерения R и U; 16 бит все типы измерения при применении формата S7 (16-битный INTEGER)
    ● Настраиваемое время интегрирования Да
    ● Время интегрирования (мс) Fast Mode: 2,5 / 16,67 / 20 / 100 мс; Standard Mode: 7,5 / 50 / 60 / 300 мс
    ● Основное время преобразования, включая время интегрирования (мс) Fast Mode: 4 / 18 / 22 / 102 мс; Standard Mode: 9 / 52 / 62 / 302 мс
    — дополнительное время преобразования на контроль обрыва провода Термоэлементы, 150 Ом, 300 Ом, 600 Ом, Cu10, Cu50, Cu100, Ni10, Ni100, Ni120, Ni200, Pt10, Pt50, Pt100: 4 мс; 6 кОм, Ni500, Ni1000, LG-Ni1000, Pt200, Pt500, Pt1000: 13 мс
    ● Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10 Гц
    ● Основное время выполнения для узла (все каналы разрешены) соответствует каналу с самым большим базовым временем преобразования
    Выравнивание результатов измерений
    ● параметрируемое Да
    ● Ступень: без ступени Да
    ● Ступень: слабая Да
    ● Ступень: средняя Да
    ● Ступень: сильная Да
    Датчики
    Соединение сигнального датчика
    ● для измерения напряжения Да
    ● для измерения напряжения в качестве 2-проводного измерительного преобразователя Нет
    ● для измерения напряжения в качестве 4-проводного измерительного преобразователя Нет
    ● для измерения сопротивления с двухпроводным соединением Да
    ● для измерения сопротивления с трехпроводным соединением Да; все измерительные диапазоны за пределами положительного ТКС, внутренняя компенсация сопротивления проводов
    ● для измерения сопротивления с четырехпроводным соединением Да; все диапазоны измерений без положительного ТКС
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между входами, макс. -80 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,02 %
    Температурный датчик внутренней компенсации ±1,5 °C
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
    ● Термометр сопротивления относительно диапазона входных параметров, (+/-) Cuxxx стандарт: ±0,5 K, Cuxxx климат ±0,5 K, Ptxxx стандарт: ±1 K, Ptxxx климат: ±0,5 K, Nixxx стандарт: ±0,5 K, Nixxx климат: ±0,3 K
    ● Термоэлемент относительно диапазона входных параметров, (+/-) Тип B: > 600 °C ±2 K, тип E: > -200 °C ±1 K, тип J: > -210 °C ±1 K, тип K: > -200 °C ±2 K, тип N: > -200 °C ±2 K, тип R: > 0 °C ±2 K, тип S: > 0 °C ±2 K, тип T: > -200 °C ±1 K, тип C: ±4 K, тип TXK/TXK(L): ±1 K
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,05 %
    ● Термометр сопротивления относительно диапазона входных параметров, (+/-) Cuxxx стандарт: ±0,3 K, Cuxxx климат: ±0,2 K, Ptxxx стандарт: ±0,5 K, Ptxxx климат: ±0,2 K, Nixxx стандарт: ±0,3 K, Nixxx климат: ±0,15 K
    ● Термоэлемент относительно диапазона входных параметров, (+/-) Тип B: > 600 °C ±1 K, тип E: > -200 °C ±0,5 K, тип J: > -210 °C ±0,5 K, тип K: > -200 °C ±1 K, тип N: > -200 °C ±1 K, тип R: > 0 °C ±1 K, тип S: > 0 °C ±1 K, тип T: > -200 °C ±0,5 K, тип C: ±2 K, тип TXK/TXK(L): ±0,5 K
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 80 dB; в режиме эксплуатации стандарт, 40 дБ в режиме эксплуатации Fast
    ● Макс. синфазное напряжение 60 В пост. тока/30 В перем. тока
    ● Мин. синфазные помехи 80 dB
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да; только при TC, R, RTD
    ● Переполнение/незаполнение Да
    Диагностический светодиодный индикатор
    ● Светодиод RUN Да; зеленые светодиоды
    ● Светодиод ERROR Да; красный светодиод
    ● Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; красный светодиод
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Да
    ● между каналами, в блоках для 1
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением питания блока электроники Да
    Допустимая разность потенциалов
    между различными цепями 60 В пост. тока/30 В перем. тока; изоляция рассчитана для 120 В перем. тока базовая изоляция: между каналами и напряжением питания L+, между каналами и шиной на задней стенке, между каналами
    Изоляция
    Изоляция, испытанная посредством пост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке
    Стандарты, допуски, сертификаты
    экологический профиль Siemens (SEP) Siemens EcoTech
    Подходит для приложений согласно AMS 2750 Да; Декларация о соответствии, см. сообщение 109757262 в Online-Support
    Подходит для приложений согласно CQI-9 Да; На основе AMS 2750 E
    Воздействие на окружающую среду
    ● экологическая декларация изделия Да
    Потенциал парникового эффекта
    — потенциал парникового эффекта (общий) [экв. CO2] 38,6 kg
    — потенциал парникового эффекта (в процессе производства) [экв. CO2] 14,4 kg
    — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] 24,6 kg
    — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] -0,44 kg
    Безопасность
    обновление МПО с цифровой подписью Нет
    целостность данных Нет
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -30 °C; Не ниже FS02
    ● горизонтальный настенный монтаж, макс. 60 °C
    ● вертикальный настенный монтаж, мин. -30 °C; Не ниже FS02
    ● вертикальный настенный монтаж, макс. 40 °C
    Размеры
    Ширина 35 mm
    Высота 147 mm
    Глубина 129 mm
    Массы
    Масса, прибл. 290 g
    Прочее
    Примечание: При измерении трехпроводного проводника R/RTD компенсация проводника производится попеременно с измерением. То есть для измеренного значения необходимы два цикла модуля
    Классификации
    Версия Классификация
    eClass 14 27-24-22-01
    eClass 12 27-24-22-01
    eClass 9.1 27-24-22-01
    eClass 9 27-24-22-01
    eClass 8 27-24-22-01
    eClass 7.1 27-24-22-01
    eClass 6 27-24-22-01
    ETIM 10 EC001420
    ETIM 9 EC001420
    ETIM 8 EC001420
    ETIM 7 EC001420
    IDEA 4 3562
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    China RoHS

    Manufacturer Declaration

    Miscellaneous

    Declaration of Conformity

    General Product Approval EMV

    KC

    UL

    KC

    RCM

    EAC

    KC

    For use in hazardous locations

    FM

    UL

    FM

    CCC-Ex

    ATEX

    Type Examination Certificate

    For use in hazardous locations Maritime application

    IECEx

    Miscellaneous

    CCC-Ex

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    Maritime application

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    CCS (China Classification Society)

    KR (Korean Register of Shipping)

    Environment

    EPD Typ II/III (with life cylce assessment)

    Siemens EcoTech Profile (SEP)

    последнее изменение: 23.10.2025

    Техническая документация по 6ES7531-7PF00-0AB0

    Связанные документы
    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
