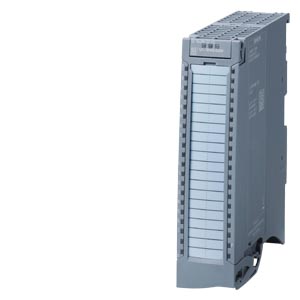

SIMATIC S7-1500, digital input Модуль DI 16x24 V DC AUX, 16 channels in groups of 8, for 24 V encoder, sensor supply 24 V DC, input type 2 (IEC 61131), input delay parameterizable 0.05..20 ms, isochronous mode up to 250 µs, integrated counting function up to 20 kHz, pulse stretching, chatter monitoring, signal inversion diagnostics, hardware interrupts: front connector (screw terminals or push-in) and, if applicable, order shield set separately
|
|
SIMATIC S7-1500, digital input module DI 16x24 V DC AUX; 16 channels in groups of 8; for 24 V encoder; sensor supply 24 V DC; input type 2 (IEC 61131); input delay parameterizable 0.05..20 ms; isochronous mode up to 250 µs; integrated counting function up to 20 kHz; pulse stretching; chatter monitoring; signal inversion diagnostics; hardware interrupts: front connector (screw terminals or push-in) and, if applicable, order shield set separately | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | DI 16x24VDC HS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | не ниже FS01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V1.0.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Пуск согласно приоритету | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | STEP 7, V17 или выше | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Цифровые входы | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Счетчики | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выборка с запасом по частоте дискретизации | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● MSI | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 550 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число выходов | 16; 2 x 24 В DC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 24 В | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да; На группу, электрон. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 150 mA; на группу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выходной ток на модуль, макс. | 300 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 0,6 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 7 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M/P-считывание | с втекающим током | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 2 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Увеличение длительности импульсов | Да; 0,05 с, 0,1 с, 0,2 с, 0,5 с, 1 с, 2 с | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Анализ флангов | Да; нарастающий фронт, спадающий фронт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дрожание при смене сигнала | Да; от 2 до 32 изменений сигнала | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Окно наблюдения за дрожанием | Да; 0,5 с, от 1 до 100 с, шаг 1 с | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функции цифровых входов, параметрируемые | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Запуск/остановка порта | Да; шлюз программного/ аппаратного обеспечения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● свободно используемый цифровый вход | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Счетчики | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число | 4; 4 счетчика макс. 10 кГц или 2 счетчика макс. 20 кГц + 2 счетчика макс. 10 кГц | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. частота счетчика | 20 kHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Диапазон счета | 32 bit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Направление счета вперед/назад | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Цифровой вход с супердискретизацией | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число значений на цикл | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Мин. разрешение | 15,625 µs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -30 до +5 В | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +30 В | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 9 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", мин. | 0,05 ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", мин. | 0,05 ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| для входов аварийной сигнализации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m; 600 м для технологических функций; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 20 кГц | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m; Для технологических функций: Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 2 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тактовая синхронизация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мин. время фильтрации и обработки (TWE) | 60 µs; при времени фильтрации 50 мкс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. время цикла шины (TDP) | 250 µs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль питания датчика | Да; короткое замыкание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да; на I < 350 мкА | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики модуля | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением нагрузки L+ | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| экологический профиль Siemens (SEP) | Siemens EcoTech | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 18,9 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 12,1 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 7,66 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -1,02 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| обновление МПО с цифровой подписью | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| целостность данных | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 35 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 147 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 129 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 240 g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
