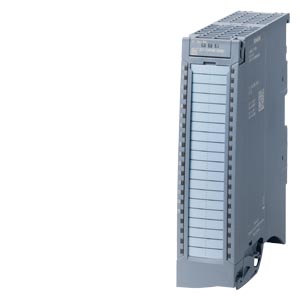

Siemens 6ES7531-7MH00-0AB0 система автоматизации

Name: Siemens 6ES7531-7MH00-0AB0 система автоматизации
Brand: Siemens
Price: 50012 RUB
Availability: InStock

SIMATIC S7-1500, модуль аналоговых входов AI 16xI BA, 16-битное разрешение, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, аппаратные прерывания, в объём поставки включены вводной элемент, зажим для экрана и клеммное подключение экрана: фронтальный соединитель (винтовыое или вытчное push-in-подключение) должен быть заказан отдельно

Купить 6ES75317MH000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 4 шт.

mdi-cash-multiple 50012 руб.

Технические характеристики 6ES75317MH000AB0

SIMATIC S7-1500, модуль аналоговых входов AI 16xI BA, 16-битное разрешение, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, аппаратные прерывания; в объём поставки включены вводной элемент, зажим для экрана и клеммное подключение экрана: фронтальный соединитель (винтовыое или вытчное push-in-подключение) должен быть заказан отдельно

Общая информация

Обозначение типа продукта

AI 16xI BA

Функциональный стандарт HW

не ниже FS01

Версия микропрограммного обеспечения

V1.0.0

● Возможно обновление микропрограммного обеспечения

Да

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Пуск согласно приоритету

Нет

● Масштабируемый диапазон измерений

Нет

● Измеренные значения масштабируемые

Нет

● Адаптация измерительного диапазона

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V16 с HSP 312/V17

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3/-

● PROFIBUS, версия не ниже GSD/GSD-Revision

V1.0/V5.1

● PROFINET, версия не ниже GSD/GSD-Revision

V2.3/-

Режим работы

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Да

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Нет

Мощность

Потребляемая мощность шины на задней стенке

0,85 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W

Аналоговые вводы

Число аналоговых входов

● при измерении тока

Макс. допустимый входной ток для токового входа (предел разрушения)

40 mA

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да

— Сопротивление на входе (от 0 до 20 мА)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

● от -20 мА до +20 мА

Да

— Входное сопротивление (от -20 мА до +20 мА)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

● от 4 мА до 20 мA

Да

— Входное сопротивление (от 4 мА до 20 мA)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

Длина провода

● экранированные, макс.

800 m

Формирование аналоговой величины для входов

Принцип измерения

встроен.

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

● Настраиваемое время интегрирования

Да

● Время интегрирования (мс)

2,5 / 16,67 / 20 / 100 ms

● Основное время преобразования, включая время интегрирования (мс)

10 / 24 / 27 / 107 мс

● Подавление напряжения помех для частоты помех f1 в Гц

400 / 60 / 50 / 10 Гц

Выравнивание результатов измерений

● параметрируемое

Да

● Ступень: без ступени

Да

● Ступень: слабая

Да

● Ступень: средняя

Да

● Ступень: сильная

Да

Датчики

Соединение сигнального датчика

● для измерения напряжения

Нет

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да; с внешним питанием

● для измерения напряжения в качестве 4-проводного измерительного преобразователя

Да

● для измерения сопротивления с двухпроводным соединением

Нет

● для измерения сопротивления с трехпроводным соединением

Нет

● для измерения сопротивления с четырехпроводным соединением

Нет

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,1 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,006 %/K

перекрестные модуляции между входами, макс.

-50 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,1 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,3 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)

40 dB

● Макс. синфазное напряжение

4 V

● Мин. синфазные помехи

60 dB

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Нет

● Обрыв провода

Да; Только при 4 ... 20 мА

● Короткое замыкание

Нет

● Суммарная ошибка

Нет

● Переполнение/незаполнение

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Нет

● Контроль напряжения питания (PWR-LED)

Нет

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

Допустимая разность потенциалов

между входами (UCM)

8 В пост. тока

между входами и массой аналогового модуля (UCM)

4 В пост. тока

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

38,6 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

14,4 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

24,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,44 kg

Безопасность

обновление МПО с цифровой подписью

Нет

целостность данных

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

40 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

250 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420
IDEA	4	3562
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
China RoHS	Manufacturer Declaration	Miscellaneous
General Product Approval			For use in hazardous locations
				FM	CCC-Ex
For use in hazardous locations					Maritime application
	Type Examination Certificate		Miscellaneous	CCC-Ex
Maritime application
			NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Maritime application	Environment
KR (Korean Register of Shipping)
