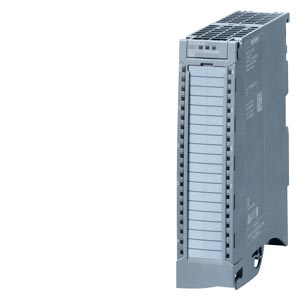

Siemens 6ES7531-7NF00-0AB0 система автоматизации

Name: Siemens 6ES7531-7NF00-0AB0 система автоматизации
Brand: Siemens
Price: 94649 RUB
Availability: InStock

SIMATIC S7-1500, Модуль аналоговых входов AI 8 X U/I HF, разрешение 16 бит, точность 0,1%, 8 каналов (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, тревожные сообщения, включая вводной элемент, зажим и клемму заземления

Купить 6ES75317NF000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 94649 руб.

Технические характеристики 6ES75317NF000AB0

SIMATIC S7-1500 analog input module AI 8xU/I HF, up to 24 bit resolution, accuracy 0.1%, 8 channels in groups of 1; common mode voltage: 30 V AC/60 V DC, Diagnostics; Hardware interrupts Measured values scalable, measuring range adjustment, Calibrate in RUN; Delivery including infeed element, shield bracket and shield terminal: Front connector (screw terminals or push-in) to be ordered separately

Общая информация

Обозначение типа продукта

AI 8 x U/I HF

Функциональный стандарт HW

не ниже FS01

Версия микропрограммного обеспечения

Версия 1.1.0

● Возможно обновление микропрограммного обеспечения

Да

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Пуск согласно приоритету

Да

● Масштабируемый диапазон измерений

Нет

● Измеренные значения масштабируемые

Да

● Адаптация измерительного диапазона

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14 / -

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3/-

● PROFIBUS, версия не ниже GSD/GSD-Revision

V1.0/V5.1

● PROFINET, версия не ниже GSD/GSD-Revision

V2.3/-

Режим работы

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Да

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

50 mA; при питании 24 В пост. тока

Мощность

Потребляемая мощность шины на задней стенке

0,85 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,9 W

Аналоговые вводы

Число аналоговых входов

● при измерении тока

● при измерении напряжения

Макс. допустимое входное напряжение для входа напряжения (предел разрушения)

28,8 V

Макс. допустимый входной ток для токового входа (предел разрушения)

40 mA

Входные диапазоны (номинальные значения), напряжения

● от 0 до +5 В

Нет

● от 0 до +10 В

Нет

● от 1 В до 5 В

Да

— Входное сопротивление (от 1 В до 5 В)

100 kΩ

● от -10 до +10 В

Да

— Сопротивление на входе (от -10 до 10 В)

100 kΩ

● от -2,5 до +2,5 В

Да

— Сопротивление на входе (от -2,5 до 2,5 В)

100 kΩ

● от -25 до +25 мВ

Нет

● от -250 до +250 мВ

Нет

● от -5 до +5 В

Да

— Сопротивление на входе (от -5 до +5 В)

100 kΩ

● от -50 до +50 мВ

Нет

● от -500 до +500 мВ

Нет

● от -80 до +80 мВ

Нет

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да

— Сопротивление на входе (от 0 до 20 мА)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

● от -20 мА до +20 мА

Да

— Входное сопротивление (от -20 мА до +20 мА)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

● от 4 мА до 20 мA

Да

— Входное сопротивление (от 4 мА до 20 мA)

25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

Диапазоны входных параметров (номинальные значения), термоэлементы

● Тип B

Нет

● Тип C

Нет

● Тип E

Нет

● Тип J

Нет

● Тип K

Нет

● Тип L

Нет

● Тип N

Нет

● Тип R

Нет

● Тип S

Нет

● Тип T

Нет

● Тип TXK/TXK(L) согласно ГОСТ

Нет

Диапазоны входных параметров (номинальные значения), термометр сопротивления

● Cu 10

Нет

● Cu 10 по ГОСТ

Нет

● Cu 50

Нет

● Cu 50 по ГОСТ

Нет

● Cu 100

Нет

● Cu 100 по ГОСТ

Нет

● Ni 10

Нет

● Ni 10 по GOST

Нет

● Ni 100

Нет

● Ni 100 по ГОСТ

Нет

● Ni 1000

Нет

● Ni 1000 по ГОСТ

Нет

● LG-Ni 1000

Нет

● Ni 120

Нет

● Ni 120 по ГОСТ

Нет

● Ni 200

Нет

● Ni 200 по ГОСТ

Нет

● Ni 500

Нет

● Ni 500 по ГОСТ

Нет

● Pt 10

Нет

● Pt 10 по ГОСТ

Нет

● Pt 50

Нет

● Pt 50 по ГОСТ

Нет

● Pt 100

Нет

● Pt 100 по ГОСТ

Нет

● Pt 1000

Нет

● Pt 1000 по ГОСТ

Нет

● Pt 200

Нет

● Pt 200 по ГОСТ

Нет

● Pt 500

Нет

● Pt 500 по ГОСТ

Нет

Диапазоны входных параметров (номинальные значения), сопротивления

● от 0 до 150 Ом

Нет

● от 0 до 300 Ом

Нет

● от 0 до 600 Ом

Нет

● от 0 до 3000 Ом

Нет

● от 0 до 6000 Ом

Нет

● Позистор

Нет

Длина провода

● экранированные, макс.

800 m

Формирование аналоговой величины для входов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

24 bit; При использовании функции «Масштабирование измеренных значений» или «Адаптация диапазона измерений» (32-битный формат REAL); 16 бит при применении формата S7 (16-битный INTEGER)

● Настраиваемое время интегрирования

Да

● Время интегрирования (мс)

Fast Mode: 2,5 / 16,67 / 20 / 100 мс; Standard Mode: 7,5 / 50 / 60 / 300 мс

● Основное время преобразования, включая время интегрирования (мс)

Fast Mode: 4 / 18 / 22 / 102 мс; Standard Mode: 9 / 52 / 62 / 302 мс

● Подавление напряжения помех для частоты помех f1 в Гц

400 / 60 / 50 / 10 Гц

● Основное время выполнения для узла (все каналы разрешены)

соответствует каналу с самым большим базовым временем преобразования

Выравнивание результатов измерений

● параметрируемое

Да

● Ступень: без ступени

Да

● Ступень: слабая

Да

● Ступень: средняя

Да

● Ступень: сильная

Да

Датчики

Соединение сигнального датчика

● для измерения напряжения

Да

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да; с внешним питанием измерительного преобразователя

● для измерения напряжения в качестве 4-проводного измерительного преобразователя

Да

● для измерения сопротивления с двухпроводным соединением

Нет

● для измерения сопротивления с трехпроводным соединением

Нет

● для измерения сопротивления с четырехпроводным соединением

Нет

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,02 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, макс.

-80 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,02 %

Примечание относительно точности

в случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются

Эксплуатационный предел погрешности во всем диапазоне температуры

● Напряжение относительно диапазона входных параметров, (+/-)

0,1 %

● Ток относительно диапазона входных параметров, (+/-)

0,1 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Напряжение относительно диапазона входных параметров, (+/-)

0,05 %

● Ток относительно диапазона входных параметров, (+/-)

0,05 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)

80 dB; в режиме эксплуатации стандарт, 40 дБ в режиме эксплуатации Fast

● Макс. синфазное напряжение

60 В пост. тока/30 В перем. тока

● Мин. синфазные помехи

80 dB

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; Только при 1 - 5 В и 4 - 20 мА

● Переполнение/незаполнение

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да

Допустимая разность потенциалов

между различными цепями

60 В пост. тока/30 В перем. тока; изоляция рассчитана для 120 В перем. тока базовая изоляция: между каналами и напряжением питания L+, между каналами и шиной на задней стенке, между каналами

Изоляция

Изоляция, испытанная посредством

пост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

38,6 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

14,4 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

24,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,44 kg

Безопасность

обновление МПО с цифровой подписью

Нет

целостность данных

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; Не ниже FS02

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; Не ниже FS02

● вертикальный настенный монтаж, макс.

40 °C

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

280 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420
IDEA	4	3562
UNSPSC	15	32-15-17-05
