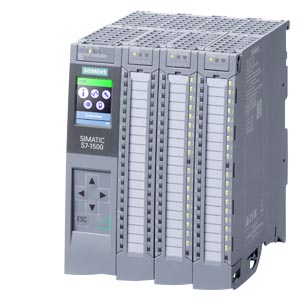

Компактный процессор SIMATIC S7-1500, CPU 1512C-1 PN, центральный процессор с рабочей памятью: 400 КБАЙТ для программ и 2 МБ для данных, 32 цифровых входа, 32 цифровых выхода, 5 аналоговых входов, 2 аналоговых выхода, 6 высокоскоростных счетчиков, 4 быстрых выхода для PTO/PWM/частотный выход, 1-й интерфейс: PROFINET IRT с 2-портовым коммутатором, скорость передачи данных 6 нс, включая вставной передний разъем, требуется карта памяти SIMATIC
|
|
SIMATIC S7-1500 compact CPU, CPU 1512C-1 PN, central processing unit with work memory: 400 KB for program and 2 MB for data, 32 digital inputs, 32 digital outputs, 5 analog inputs, 2 analog outputs, 6 high-speed counters, 4 fast outputs for PTO/PWM/frequency output, 1st interface: PROFINET IRT with 2-port switch, 6 ns bit performance, including front connector push-in, SIMATIC Memory Card required | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | ЦПУ 1512C-1 PN | |||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | FS01 | |||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V4.1 | |||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да; с минимальным числом OB 6x циклов 500 мкс (децентрализовано) | |||||||||||||||||||||||||||||||||||||
| ● SysLog | Да | |||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V21 (МПО V4.1) / не ниже V19 (МПО V3.1); проектируемое с предыдущими версиями TIA Portal как 6ES7512-1CK01-0AB0 | |||||||||||||||||||||||||||||||||||||
| Управление конфигурацией | ||||||||||||||||||||||||||||||||||||||
| посредством набора данных | Да | |||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||
| Диагональ экрана [см] | 3,45 cm | |||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||
| Число клавиш | 8 | |||||||||||||||||||||||||||||||||||||
| Кнопки рабочих режимов | 2 | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V; 20,4 В пост. тока для питания цифровых входов/выходов | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||||||||||||||||||||||||||||||||||||||
| ● Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms; относится к напряжению питания на ЦП | |||||||||||||||||||||||||||||||||||||
| ● Мин. частота повторения импульсов | 1/с | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,66 A; без нагрузки DI/DO | |||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 1 A; без нагрузки DI/DO | |||||||||||||||||||||||||||||||||||||
| Макс. ток включения | 1,22 A; Номинальное значение | |||||||||||||||||||||||||||||||||||||
| I²t | 0,6 A²·s | |||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||
| ● из источника напряжения нагрузки L+ (без нагрузки), макс. | 20 mA; на группу | |||||||||||||||||||||||||||||||||||||
| Цифровые выходы | ||||||||||||||||||||||||||||||||||||||
| ● из источника напряжения нагрузки L+, макс. | 30 mA; на группу, без нагрузки | |||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||
| Число выходов | 2; совместное питание датчика 24 В на 16 цифровых входов | |||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||
| ● 24 В | Да; L+ (-0,8 В) | |||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 1 A | |||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||
| Мощность питания шины на задней стенке | 10 W | |||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке (сбалансированная) | 9 W | |||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 6 W | |||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||
| Число гнезд для карты памяти SIMATIC | 1 | |||||||||||||||||||||||||||||||||||||
| Требуется карта памяти SIMATIC | Да | |||||||||||||||||||||||||||||||||||||
| Оперативное запоминающее устройство | ||||||||||||||||||||||||||||||||||||||
| ● встроенное (для программ) | 400 kbyte | |||||||||||||||||||||||||||||||||||||
| ● встроенное (для данных) | 2 Mbyte | |||||||||||||||||||||||||||||||||||||
| Память загрузки | ||||||||||||||||||||||||||||||||||||||
| ● вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |||||||||||||||||||||||||||||||||||||
| Хранение в буфере | ||||||||||||||||||||||||||||||||||||||
| ● не требует обслуживания | Да | |||||||||||||||||||||||||||||||||||||
| Время обработки ЦП | ||||||||||||||||||||||||||||||||||||||
| нормальное время операций побитовой обработки | 6 ns | |||||||||||||||||||||||||||||||||||||
| нормальное время операций со словами | 7 ns | |||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций арифметики с фиксированной точкой | 9 ns | |||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций с плавающей точкой | 37 ns | |||||||||||||||||||||||||||||||||||||
| Блоки ЦП | ||||||||||||||||||||||||||||||||||||||
| Число элементов (всего): | 4 000; Блоки (OB, FB, FC, DB) и UDTs | |||||||||||||||||||||||||||||||||||||
| Блоки данных (DB) | ||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999 | |||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 2 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт | |||||||||||||||||||||||||||||||||||||
| Функциональные блоки (FB) | ||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 400 kbyte | |||||||||||||||||||||||||||||||||||||
| Функции (FC) | ||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 400 kbyte | |||||||||||||||||||||||||||||||||||||
| Организационные блоки (OB) | ||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 400 kbyte | |||||||||||||||||||||||||||||||||||||
| ● Число свободных организационных блоков циклического выполнения | 100 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания по времени | 20 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний с задержкой | 20 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков циклических прерываний | 20; с минимальным числом OB 3 x цикл 250 мкс | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков аппаратного прерывания | 50 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания DPV1 | 3 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний циклов тактовой синхронизации | 1 | |||||||||||||||||||||||||||||||||||||
| ● Число пусковых организационных блоков | 100 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки асинхронных ошибок | 4 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки синхронных ошибок | 2 | |||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки диагностических сигналов | 1 | |||||||||||||||||||||||||||||||||||||
| Глубина вложенности | ||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета | 24 | |||||||||||||||||||||||||||||||||||||
| Счетчики, таймеры и их остаток | ||||||||||||||||||||||||||||||||||||||
| Счетчик S7 | ||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||
| Счетчик IEC | ||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||
| Таймеры S7 | ||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||
| Таймер IEC | ||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||
| Области данных и их остаток | ||||||||||||||||||||||||||||||||||||||
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 216 kbyte; суммарно; для хранения маркеров, значений времени, счетчиков, блоков данных и технологических параметров (осей): | |||||||||||||||||||||||||||||||||||||
| Расширенная остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 2 Mbyte; При использовании PS 60 W 24/48/60 V DC HF | |||||||||||||||||||||||||||||||||||||
| Маркер | ||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 16 kbyte | |||||||||||||||||||||||||||||||||||||
| ● Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |||||||||||||||||||||||||||||||||||||
| Блоки управляющих данных | ||||||||||||||||||||||||||||||||||||||
| ● Настраиваемый остаток | Да | |||||||||||||||||||||||||||||||||||||
| ● Предварительно заданный остаток | Нет | |||||||||||||||||||||||||||||||||||||
| Локальные данные | ||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||
| Число модулей ввода-вывода | 2 048; макс. количество модулей / подмодули | |||||||||||||||||||||||||||||||||||||
| Периферийная адресная область | ||||||||||||||||||||||||||||||||||||||
| ● Вводы | 32 kbyte; все входы включены в образ процесса | |||||||||||||||||||||||||||||||||||||
| ● Выводы | 32 kbyte; все выходы включены в образ процесса | |||||||||||||||||||||||||||||||||||||
| в том числе на каждую встроенную подсистему ввода-вывода | ||||||||||||||||||||||||||||||||||||||
| — Вводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||
| — Выводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||
| в том числе на CM/CP | ||||||||||||||||||||||||||||||||||||||
| — Вводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||
| — Выводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||
| Частичный образ процесса | ||||||||||||||||||||||||||||||||||||||
| ● Макс. число частичных образов процесса | 32 | |||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||
| Число децентрализованных систем ввода-вывода | 32; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link) | |||||||||||||||||||||||||||||||||||||
| Число ведущих устройств DP | ||||||||||||||||||||||||||||||||||||||
| ● по CM | 6; В совокупности может быть вставлено не более 6 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |||||||||||||||||||||||||||||||||||||
| Число контроллеров ввода-вывода | ||||||||||||||||||||||||||||||||||||||
| ● встроенный | 1 | |||||||||||||||||||||||||||||||||||||
| ● по CM | 6; В совокупности может быть вставлено не более 6 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |||||||||||||||||||||||||||||||||||||
| Монтажные стойки | ||||||||||||||||||||||||||||||||||||||
| ● Макс. число модулей на монтажную стойку | 32; ЦП + 31 модуль | |||||||||||||||||||||||||||||||||||||
| ● Макс. число строк | 1 | |||||||||||||||||||||||||||||||||||||
| Коммуникационный модуль для двухточечного соединения | ||||||||||||||||||||||||||||||||||||||
| ● Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд | |||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||
| ● Тип | Аппаратные часы | |||||||||||||||||||||||||||||||||||||
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |||||||||||||||||||||||||||||||||||||
| ● Макс. отклонение в день | 10 s; норм.: 2 с | |||||||||||||||||||||||||||||||||||||
| Счетчик рабочего времени | ||||||||||||||||||||||||||||||||||||||
| ● Число | 64 | |||||||||||||||||||||||||||||||||||||
| Синхронизация времени | ||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||
| ● на DP, ведущее устройство | Да; посредством PROFIBUS CM / CP | |||||||||||||||||||||||||||||||||||||
| ● на DP, устройство | Да; посредством PROFIBUS CM / CP | |||||||||||||||||||||||||||||||||||||
| ● в AS, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||
| ● в AS, устройство | Да | |||||||||||||||||||||||||||||||||||||
| ● на Ethernet по NTP | Да | |||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||
| встроенные каналы (цифровые входы) | 32 | |||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| M/P-считывание | с втекающим током | |||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||
| Функции цифровых входов, параметрируемые | ||||||||||||||||||||||||||||||||||||||
| ● Запуск/остановка порта | Да | |||||||||||||||||||||||||||||||||||||
| ● Сбор данных | Да | |||||||||||||||||||||||||||||||||||||
| ● Синхронизация | Да | |||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид входного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -3 до +5 В | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +30 В | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 2,5 mA | |||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; нет / 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 мс | |||||||||||||||||||||||||||||||||||||
| — с "0" на "1", мин. | 4 µs; при параметрировании "нет" | |||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||
| — с "1" на "0", мин. | 4 µs; при параметрировании "нет" | |||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 20 ms | |||||||||||||||||||||||||||||||||||||
| для входов аварийной сигнализации | ||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; идентично как для стандартных входов | |||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; идентично как для стандартных входов | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m; 600 м для технологических функций; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 100 кГц | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m; Для технологических функций: Нет | |||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||
| Вид цифровых выходов | Транзистор | |||||||||||||||||||||||||||||||||||||
| встроенные каналы (цифровые выходы) | 32 | |||||||||||||||||||||||||||||||||||||
| с втекающим током | Да; Двухтактный выход | |||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да; электронная/тепловая | |||||||||||||||||||||||||||||||||||||
| ● Нормальный порог срабатывания | 1,6 А при стандартном выходе, 0,5 А при выходе High Speed; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | Штекер X11: -0,8 В; штекер X12: L+ (-53 В) | |||||||||||||||||||||||||||||||||||||
| Включение цифрового входа | Да | |||||||||||||||||||||||||||||||||||||
| Точность длительности импульса | До ±100 ppm ±2 мкс при выходе High Speed; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| Минимальная длительность импульса | 2 µs; при выходе High Speed | |||||||||||||||||||||||||||||||||||||
| Функции цифровых выходов, параметрируемые | ||||||||||||||||||||||||||||||||||||||
| ● Переключение при сравнительных значениях | Да; в качестве выходного сигнала высокоскоростного счетчика | |||||||||||||||||||||||||||||||||||||
| ● Выход PWM | Да | |||||||||||||||||||||||||||||||||||||
| — Макс. число | 4 | |||||||||||||||||||||||||||||||||||||
| — Продолжительность периода параметрируемая | Да | |||||||||||||||||||||||||||||||||||||
| — Продолжительность включения, мин. | 0 % | |||||||||||||||||||||||||||||||||||||
| — Продолжительность включения, макс. | 100 % | |||||||||||||||||||||||||||||||||||||
| — Разрешение продолжительности включения | 0,0036 %; При формате S7 аналог, мин. 40 нс | |||||||||||||||||||||||||||||||||||||
| ● Выдача частоты | Да | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A; 0,1 А при выходе High Speed, то есть при использовании быстрого выхода; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 5 W; 1 Вт при выходе High Speed, то есть при использовании быстрого выхода; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| Диапазон сопротивления нагрузке | ||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 48 Ω; 240 Ом при выходе High Speed, то есть при использовании быстрого выхода; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| ● верхний предел | 12 kΩ | |||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид выходного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. | 1 V; при выходе High Speed, то есть при использовании быстрого выхода; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | 23,2 V; L+ (-0,8 В) | |||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A; 0,1 А при выходе High Speed, то есть при использовании быстрого выхода, учитывать снижение номинальных значений параметров; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, мин. | 2 mA | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,6 A; 0,12 А при выходе High Speed, то есть при использовании быстрого выхода, учитывать снижение номинальных значений параметров; подробности см. в руководстве | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", ток покоя, макс. | 0,5 mA | |||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 200 µs | |||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", макс. | 500 µs; в зависимости от нагрузки | |||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||
| ● для логических схем | Да; Для технологических функций: Нет | |||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Да; Для технологических функций: Нет | |||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 100 kHz; При выходе High Speed, 100 Гц при стандартном выходе | |||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров | |||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 10 Hz | |||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на канал | 0,5 A; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| ● Макс. суммарный ток на узел | 8 A; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| ● Электрический ток на источник питания, макс. | 4 A; 2 источника питания на группу, ток на источник питания макс. 4 А, см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||
| — Макс. ток на канал | 0,5 A; см. дополнительное описание в руководстве | |||||||||||||||||||||||||||||||||||||
| Релейные выходы | ||||||||||||||||||||||||||||||||||||||
| ● Число релейных выходов | 0 | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m; 600 м для технологических функций; в зависимости от выходной частоты, нагрузки и качества кабеля; макс. 50 м при 100 кГц | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m; Для технологических функций: Нет | |||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 5; 4x для U/I, 1x для R/RTD | |||||||||||||||||||||||||||||||||||||
| ● при измерении тока | 4; макс. | |||||||||||||||||||||||||||||||||||||
| ● при измерении напряжения | 4; макс. | |||||||||||||||||||||||||||||||||||||
| ● при измерении сопротивления/измерении резистивным термометром | 1 | |||||||||||||||||||||||||||||||||||||
| встроенные каналы (аналоговые входы) | 5 | |||||||||||||||||||||||||||||||||||||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |||||||||||||||||||||||||||||||||||||
| Мин. время цикла (все каналы) | 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве | |||||||||||||||||||||||||||||||||||||
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | |||||||||||||||||||||||||||||||||||||
| Входные диапазоны (номинальные значения), напряжения | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до +10 В | Да; физический диапазон измерения: ± 10 В | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |||||||||||||||||||||||||||||||||||||
| ● от 1 В до 5 В | Да; физический диапазон измерения: ± 10 В | |||||||||||||||||||||||||||||||||||||
| — Входное сопротивление (от 1 В до 5 В) | 100 kΩ | |||||||||||||||||||||||||||||||||||||
| ● от -10 до +10 В | Да | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от -10 до 10 В) | 100 kΩ | |||||||||||||||||||||||||||||||||||||
| ● от -5 до +5 В | Да; физический диапазон измерения: ± 10 В | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от -5 до +5 В) | 100 kΩ | |||||||||||||||||||||||||||||||||||||
| Диапазоны входных параметров (номинальные значения), ток | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да; физический диапазон измерения: ± 20 В | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |||||||||||||||||||||||||||||||||||||
| ● от -20 мА до +20 мА | Да | |||||||||||||||||||||||||||||||||||||
| — Входное сопротивление (от -20 мА до +20 мА) | 50 Ω; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |||||||||||||||||||||||||||||||||||||
| ● от 4 мА до 20 мA | Да; физический диапазон измерения: ± 20 В | |||||||||||||||||||||||||||||||||||||
| — Входное сопротивление (от 4 мА до 20 мA) | 50 Ω; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |||||||||||||||||||||||||||||||||||||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||||||||||||||||||||||||||||||||||||||
| ● Ni 100 | Да; Стандарт/климатический | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (Ni 100) | 10 MΩ | |||||||||||||||||||||||||||||||||||||
| ● Pt 100 | Да; Стандарт/климатический | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (Pt 100) | 10 MΩ | |||||||||||||||||||||||||||||||||||||
| Диапазоны входных параметров (номинальные значения), сопротивления | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до 150 Ом | Да; физический диапазон измерения: 0 ... 600 Ом | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 150 Ом) | 10 MΩ | |||||||||||||||||||||||||||||||||||||
| ● от 0 до 300 Ом | Да; физический диапазон измерения: 0 ... 600 Ом | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 300 Ом) | 10 MΩ | |||||||||||||||||||||||||||||||||||||
| ● от 0 до 600 Ом | Да | |||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 600 Ом) | 10 MΩ | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 800 m; при U/I, 200 м при R/RTD | |||||||||||||||||||||||||||||||||||||
| Аналоговые выводы | ||||||||||||||||||||||||||||||||||||||
| встроенные каналы (аналоговые выходы) | 2 | |||||||||||||||||||||||||||||||||||||
| Выход напряжения, защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| Мин. время цикла (все каналы) | 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве | |||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, напряжение | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до 10 В | Да | |||||||||||||||||||||||||||||||||||||
| ● от 1 В до 5 В | Да | |||||||||||||||||||||||||||||||||||||
| ● от -10 до +10 В | Да | |||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, ток | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да | |||||||||||||||||||||||||||||||||||||
| ● от -20 мА до +20 мА | Да | |||||||||||||||||||||||||||||||||||||
| ● от 4 мА до 20 мA | Да | |||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||||||||||||||||||||||||||||||||||||||
| ● при выходных напряжениях мин. | 1 kΩ | |||||||||||||||||||||||||||||||||||||
| ● при выходных напряжениях, емкостная нагрузка, макс. | 100 nF | |||||||||||||||||||||||||||||||||||||
| ● при выходных токах, макс. | 500 Ω | |||||||||||||||||||||||||||||||||||||
| ● при выходных токах, индуктивная нагрузка, макс. | 1 mH | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 200 m | |||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для входов | ||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |||||||||||||||||||||||||||||||||||||
| ● Настраиваемое время интегрирования | Да; 2,5 / 16,67 / 20 / 100 мс, воздействует на все каналы | |||||||||||||||||||||||||||||||||||||
| ● Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 | |||||||||||||||||||||||||||||||||||||
| Выравнивание результатов измерений | ||||||||||||||||||||||||||||||||||||||
| ● параметрируемое | Да | |||||||||||||||||||||||||||||||||||||
| ● Ступень: без ступени | Да | |||||||||||||||||||||||||||||||||||||
| ● Ступень: слабая | Да | |||||||||||||||||||||||||||||||||||||
| ● Ступень: средняя | Да | |||||||||||||||||||||||||||||||||||||
| ● Ступень: сильная | Да | |||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для выходов | ||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |||||||||||||||||||||||||||||||||||||
| Время установления | ||||||||||||||||||||||||||||||||||||||
| ● для омической нагрузки | 1,5 ms | |||||||||||||||||||||||||||||||||||||
| ● для емкостной нагрузки | 2,5 ms | |||||||||||||||||||||||||||||||||||||
| ● для индуктивной нагрузки | 2,5 ms | |||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||
| ● для измерения напряжения | Да | |||||||||||||||||||||||||||||||||||||
| ● для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |||||||||||||||||||||||||||||||||||||
| ● для измерения сопротивления с двухпроводным соединением | Да | |||||||||||||||||||||||||||||||||||||
| ● для измерения сопротивления с трехпроводным соединением | Да | |||||||||||||||||||||||||||||||||||||
| ● для измерения сопротивления с четырехпроводным соединением | Да | |||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |||||||||||||||||||||||||||||||||||||
| Сигналы датчика, инкрементальный датчик (асимметричный) | ||||||||||||||||||||||||||||||||||||||
| ● Входное напряжение | 24 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. входная частота | 100 kHz | |||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 400 kHz; при четырехкратной обработке | |||||||||||||||||||||||||||||||||||||
| ● Сигнальный фильтр параметрируемый | Да | |||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик с путями A/B, 90° со смещением фаз | Да | |||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем | Да | |||||||||||||||||||||||||||||||||||||
| ● импульсный датчик | Да | |||||||||||||||||||||||||||||||||||||
| ● импульсный датчик с направлением | Да | |||||||||||||||||||||||||||||||||||||
| ● импульсный датчик, один импульсный сигнал на каждое направление счета | Да | |||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,1 % | |||||||||||||||||||||||||||||||||||||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |||||||||||||||||||||||||||||||||||||
| перекрестные модуляции между входами, макс. | -60 dB | |||||||||||||||||||||||||||||||||||||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |||||||||||||||||||||||||||||||||||||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % | |||||||||||||||||||||||||||||||||||||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |||||||||||||||||||||||||||||||||||||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,005 %/K | |||||||||||||||||||||||||||||||||||||
| перекрестные модуляции между выходами, макс. | -80 dB | |||||||||||||||||||||||||||||||||||||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % | |||||||||||||||||||||||||||||||||||||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |||||||||||||||||||||||||||||||||||||
| ● Сопротивление относительно диапазона входных параметров, (+/-) | 0,3 % | |||||||||||||||||||||||||||||||||||||
| ● Термометр сопротивления относительно диапазона входных параметров, (+/-) | Pt100 стандарт: ±2 K, Pt100 климат: ±1 K, Ni100 стандарт: ±1,2 K, Ni100 климат: ±1 K | |||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | |||||||||||||||||||||||||||||||||||||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона входных параметров, (+/-) | 0,2 % | |||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона входных параметров, (+/-) | 0,2 % | |||||||||||||||||||||||||||||||||||||
| ● Сопротивление относительно диапазона входных параметров, (+/-) | 0,2 % | |||||||||||||||||||||||||||||||||||||
| ● Термометр сопротивления относительно диапазона входных параметров, (+/-) | Pt100 стандарт: ±1 K, Pt100 климат: ±0,5 K, Ni100 стандарт: ±0,6 K, Ni100 климатический: ±0,5 K | |||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона выходных параметров, (+/-) | 0,2 % | |||||||||||||||||||||||||||||||||||||
| ● Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |||||||||||||||||||||||||||||||||||||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||||||||||||||||||||||||||||||||||||||
| ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 10 V | |||||||||||||||||||||||||||||||||||||
| ● Мин. синфазные помехи | 60 dB; при 400 Гц: 50 дБ | |||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 1 | |||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X1 | |||||||||||||||||||||||||||||||||||||
| ● Число портов | 2 | |||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Да | |||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Да | |||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да | |||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да; в качестве опции версия с шифрованием | |||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Да | |||||||||||||||||||||||||||||||||||||
| ● Резервирование среды передачи | Да | |||||||||||||||||||||||||||||||||||||
| Контроллер PROFINET IO | ||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Да | |||||||||||||||||||||||||||||||||||||
| — Прямой обмен данными | Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально) | |||||||||||||||||||||||||||||||||||||
| — IRT | Да | |||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||
| — Пуск согласно приоритету | Да; макс. 32 PROFINET-устройства | |||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода | 128; В совокупности может быть подключено не более 512 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET | |||||||||||||||||||||||||||||||||||||
| — из них IO-устройств с IRT, макс. | 64 | |||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |||||||||||||||||||||||||||||||||||||
| — из них на линию, макс. | 128 | |||||||||||||||||||||||||||||||||||||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8; В совокупности через все интерфейсы | |||||||||||||||||||||||||||||||||||||
| — Макс. число устройств ввода-вывода на инструмент | 8 | |||||||||||||||||||||||||||||||||||||
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |||||||||||||||||||||||||||||||||||||
| Время обновления при IRT | ||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 500 мкс синхронного по такту OB является основополагающим | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 500 мкс | от 500 мкс до 8 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 16 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 2 мс | от 2 мс до 32 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 4 мс | от 4 мс до 64 мс | |||||||||||||||||||||||||||||||||||||
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) | |||||||||||||||||||||||||||||||||||||
| Время обновления при RT | ||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 128 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 500 мкс | от 500 мкс до 256 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 2 мс | от 2 мс до 512 мс | |||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 4 мс | от 4 мс до 512 мс | |||||||||||||||||||||||||||||||||||||
| Устройство ввода-вывода PROFINET | ||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Нет | |||||||||||||||||||||||||||||||||||||
| — IRT | Да | |||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||
| — Shared Device | Да | |||||||||||||||||||||||||||||||||||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |||||||||||||||||||||||||||||||||||||
| — Активация/ деактивация устройств "I-Device" | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||
| — Asset-Management-Record | Да; На программу пользователя | |||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| RJ 45 (Ethernet) | ||||||||||||||||||||||||||||||||||||||
| ● 100 Мбит/с | Да | |||||||||||||||||||||||||||||||||||||
| ● Автоматическое определение | Да | |||||||||||||||||||||||||||||||||||||
| ● Автоматическая коммутация | Да | |||||||||||||||||||||||||||||||||||||
| ● сеть Industrial Ethernet, светодиод состояния | Да | |||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||
| Число соединений | ||||||||||||||||||||||||||||||||||||||
| ● Макс. число соединений | 128; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям | |||||||||||||||||||||||||||||||||||||
| ● Число соединений, резервируемых для ES/HMI/интернета | 10 | |||||||||||||||||||||||||||||||||||||
| ● Число соединений по встроенным интерфейсам | 88 | |||||||||||||||||||||||||||||||||||||
| ● Число соединений S7-маршрутизации | 16 | |||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||
| ● H-Sync-Forwarding | Да | |||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||
| — Резервирование среды передачи | только через 1-й интерфейс (X1) | |||||||||||||||||||||||||||||||||||||
| — MRP | Да; MRP-Automanager согласно IEC 62439-2, версия 2.0; менеджер MRP; клиент MRP | |||||||||||||||||||||||||||||||||||||
| — Межкомпонентное соединение MRP, поддерживается | Да; как абонент кольцевой сети MRP согласно IEC 62439-2, редакция 3.0 | |||||||||||||||||||||||||||||||||||||
| — MRPD | Да; Необходимое условие: IRT | |||||||||||||||||||||||||||||||||||||
| — Нормальное время переключения в случае прерывания линии | 200 ms; при MRP; без толчков при MRPD | |||||||||||||||||||||||||||||||||||||
| — Макс. число абонентов в кольце | 50 | |||||||||||||||||||||||||||||||||||||
| Связь SIMATIC | ||||||||||||||||||||||||||||||||||||||
| ● Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |||||||||||||||||||||||||||||||||||||
| ● S7-маршрутизация | Да | |||||||||||||||||||||||||||||||||||||
| ● Маршрутизация наборов данных | Да | |||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве сервера | Да | |||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве клиента | Да | |||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |||||||||||||||||||||||||||||||||||||
| Открытая связь IE | ||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да | |||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||
| — Несколько пассивных соединений на порт, поддерживается | Да | |||||||||||||||||||||||||||||||||||||
| ● ISO-on-TCP (RFC1006) | Да | |||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||
| ● UDP | Да | |||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 2 kbyte; 1 472 байт при UDP Broadcast | |||||||||||||||||||||||||||||||||||||
| — UDP-Multicast | Да; макс. 78 широковещательных контуров | |||||||||||||||||||||||||||||||||||||
| ● DHCP | Да | |||||||||||||||||||||||||||||||||||||
| ● DNS | Да | |||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||
| ● Кодирование | Да; опция | |||||||||||||||||||||||||||||||||||||
| Интернет-сервер | ||||||||||||||||||||||||||||||||||||||
| ● HTTP | Да; Страницы стандартные и пользовательские | |||||||||||||||||||||||||||||||||||||
| ● HTTPS | Да; Страницы стандартные и пользовательские | |||||||||||||||||||||||||||||||||||||
| ● Web API | ||||||||||||||||||||||||||||||||||||||
| — Количество сеансов, макс. | 50 | |||||||||||||||||||||||||||||||||||||
| — число одновременных HTTP-запросов, макс. | 4 | |||||||||||||||||||||||||||||||||||||
| — тело HTTP-запроса, макс. | 131 072 byte | |||||||||||||||||||||||||||||||||||||
| OPC UA | ||||||||||||||||||||||||||||||||||||||
| ● Требуется лицензия Runtime | Да; Требуется лицензия Small | |||||||||||||||||||||||||||||||||||||
| ● OPC UA Client | Да; доступ к данным (зарегистрированные чтение/запись), вызов метода | |||||||||||||||||||||||||||||||||||||
| — Аутентификация приложения | Да | |||||||||||||||||||||||||||||||||||||
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |||||||||||||||||||||||||||||||||||||
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |||||||||||||||||||||||||||||||||||||
| — Макс. число соединений | 4 | |||||||||||||||||||||||||||||||||||||
| — Число узлов клиентских интерфейсов, рекомендованное, макс. | 1 000 | |||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. | 300 | |||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. | 20 | |||||||||||||||||||||||||||||||||||||
| — Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. | 100 | |||||||||||||||||||||||||||||||||||||
| — Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. | 1 | |||||||||||||||||||||||||||||||||||||
| — Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. | 5; для OPC_UA_MethodCall всего 50 (без ограничений на соединение) | |||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых узлов, макс. | 5 000 | |||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. | 100 | |||||||||||||||||||||||||||||||||||||
| — Количество входов/выходов при вызове OPC_UA_MethodCall, макс. | 20 | |||||||||||||||||||||||||||||||||||||
| ● OPC UA Server | Да; Data Access (Read, Write, Subscribe), Method Call, Alarms & Condition (A&C), Custom Address Space, Role-Based Access Control | |||||||||||||||||||||||||||||||||||||
| — Аутентификация приложения | Да | |||||||||||||||||||||||||||||||||||||
| — Политика безопасности | доступные политики безопасности: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss | |||||||||||||||||||||||||||||||||||||
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |||||||||||||||||||||||||||||||||||||
| — поддерживает GDS (управление сертификатами) | Да | |||||||||||||||||||||||||||||||||||||
| — Количество сеансов, макс. | 32 | |||||||||||||||||||||||||||||||||||||
| — Количество доступных переменных, макс. | 50 000 | |||||||||||||||||||||||||||||||||||||
| — Количество регистрируемых узлов, макс. | 10 000 | |||||||||||||||||||||||||||||||||||||
| — Количество подписок на сеанс, макс. | 50 | |||||||||||||||||||||||||||||||||||||
| — Мин. интервал сканирования | 100 ms | |||||||||||||||||||||||||||||||||||||
| — Мин. интервал отправки | 200 ms | |||||||||||||||||||||||||||||||||||||
| — Количество методов сервера, макс. | 500; не более 25 одновременно выполняемых заданий для асинхронных инструкций OPC_UA_ServerMethodPre и OPC_UA_ServerMethodPost | |||||||||||||||||||||||||||||||||||||
| — Количество входов/выходов на метод сервера, макс. | 20 | |||||||||||||||||||||||||||||||||||||
| — Число контролируемых элементов (monitored items), рекомендованное, макс. | 4 000; При интервале считывания 1 с и интервале передачи 1 с | |||||||||||||||||||||||||||||||||||||
| — Количество серверных интерфейсов, макс. | на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен" | |||||||||||||||||||||||||||||||||||||
| — Количество узлов пользовательских интерфейсов сервера, макс. | 15 000 | |||||||||||||||||||||||||||||||||||||
| ● аварийные сигналы и условия | Да | |||||||||||||||||||||||||||||||||||||
| — Количество программных сообщений | 100 | |||||||||||||||||||||||||||||||||||||
| — Количество сообщений для диагностики системы | 50 | |||||||||||||||||||||||||||||||||||||
| Другие протоколы | ||||||||||||||||||||||||||||||||||||||
| ● MODBUS | Да; MODBUS TCP | |||||||||||||||||||||||||||||||||||||
| Функции оповещения S7 | ||||||||||||||||||||||||||||||||||||||
| Макс. число запрашиваемых станций для функций оповещения | 32 | |||||||||||||||||||||||||||||||||||||
| число подписок, макс. | 250 | |||||||||||||||||||||||||||||||||||||
| число переменных/ атрибутов для подписок, макс. | 2 000 | |||||||||||||||||||||||||||||||||||||
| Программные сообщения | Да | |||||||||||||||||||||||||||||||||||||
| Количество конфигурируемых программных сообщений, макс. | 5 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH | |||||||||||||||||||||||||||||||||||||
| Количество загружаемых программных сообщений в режиме RUN, макс. | 5 000 | |||||||||||||||||||||||||||||||||||||
| Количество одновременно активных сообщений, макс. | ||||||||||||||||||||||||||||||||||||||
| ● Количество программных сообщений | 600 | |||||||||||||||||||||||||||||||||||||
| ● Количество сообщений для диагностики системы | 100 | |||||||||||||||||||||||||||||||||||||
| ● Количество сообщений для технологических объектов Motion | 160 | |||||||||||||||||||||||||||||||||||||
| Функции испытания и ввода в эксплуатацию | ||||||||||||||||||||||||||||||||||||||
| Общий ввод в эксплуатацию (Team Engineering) | Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга | |||||||||||||||||||||||||||||||||||||
| Блок состояния | Да; до 8 одновременно (в сумме через все клиенты ES) | |||||||||||||||||||||||||||||||||||||
| Одиночный шаг | Нет | |||||||||||||||||||||||||||||||||||||
| Число контрольных точек | 8 | |||||||||||||||||||||||||||||||||||||
| профилирование | Да | |||||||||||||||||||||||||||||||||||||
| Состояние/управление | ||||||||||||||||||||||||||||||||||||||
| ● Переменные состояние/управления | Да | |||||||||||||||||||||||||||||||||||||
| ● Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | ||||||||||||||||||||||||||||||||||||||
| — из них переменных состояния, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||
| — из них переменных управления, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||
| Принудительное исполнение | ||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение | Да | |||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение, переменные | Периферийные входы/выходы | |||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | 200 | |||||||||||||||||||||||||||||||||||||
| Диагностический буфер | ||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||
| ● Макс. число элементов | 1 000 | |||||||||||||||||||||||||||||||||||||
| — из них устойчивых к отказу сети | 500 | |||||||||||||||||||||||||||||||||||||
| Слежения | ||||||||||||||||||||||||||||||||||||||
| ● Количество слежений с возможностью проектирования | 4 | |||||||||||||||||||||||||||||||||||||
| ● Объем памяти на слежение, макс. | 512 kbyte | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да | |||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да; для аналоговых входов/выходов, см. описание в руководстве | |||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да; для аналоговых выходов, см. описание в руководстве | |||||||||||||||||||||||||||||||||||||
| ● Ошибка перехода A/B инкрементального датчика | Да | |||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN/STOP | Да | |||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да | |||||||||||||||||||||||||||||||||||||
| ● Светодиод MAINT | Да | |||||||||||||||||||||||||||||||||||||
| ● STOP ACTIVE-СИД | Да | |||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да | |||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да | |||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Да; для аналоговых входов/выходов | |||||||||||||||||||||||||||||||||||||
| ● Индикатор соединения LINK TX/RX | Да | |||||||||||||||||||||||||||||||||||||
| Поддерживаемые технологические объекты | ||||||||||||||||||||||||||||||||||||||
| Управление перемещениями | Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool | |||||||||||||||||||||||||||||||||||||
| ● Количество располагаемых ресурсов Motion Control для технологических объектов | 1 120 | |||||||||||||||||||||||||||||||||||||
| ● Необходимые ресурсы Motion Control | ||||||||||||||||||||||||||||||||||||||
| — на ось числа оборотов | 40 | |||||||||||||||||||||||||||||||||||||
| — на ось позиционирования | 80 | |||||||||||||||||||||||||||||||||||||
| — на ведомую ось | 160 | |||||||||||||||||||||||||||||||||||||
| — на внешний датчик | 80 | |||||||||||||||||||||||||||||||||||||
| — на кулачок | 20 | |||||||||||||||||||||||||||||||||||||
| — на кривую кулачка | 160 | |||||||||||||||||||||||||||||||||||||
| — на измерительный щуп | 40 | |||||||||||||||||||||||||||||||||||||
| ● Ось позиционирования | ||||||||||||||||||||||||||||||||||||||
| — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) | 11 | |||||||||||||||||||||||||||||||||||||
| — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) | 14 | |||||||||||||||||||||||||||||||||||||
| Регулятор | ||||||||||||||||||||||||||||||||||||||
| ● PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |||||||||||||||||||||||||||||||||||||
| ● PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |||||||||||||||||||||||||||||||||||||
| ● PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |||||||||||||||||||||||||||||||||||||
| Счет и измерение | ||||||||||||||||||||||||||||||||||||||
| ● Высокоскоростной датчик | Да | |||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||
| Счетчики | ||||||||||||||||||||||||||||||||||||||
| ● Число счетчиков | 6 | |||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 400 kHz; при четырехкратной обработке | |||||||||||||||||||||||||||||||||||||
| Функции счета | ||||||||||||||||||||||||||||||||||||||
| ● Непрерывный счет | Да | |||||||||||||||||||||||||||||||||||||
| ● Режим счета параметрируется | Да | |||||||||||||||||||||||||||||||||||||
| ● Аппаратный затвор через цифровой вход | Да | |||||||||||||||||||||||||||||||||||||
| ● Программный затвор | Да | |||||||||||||||||||||||||||||||||||||
| ● Остановка в зависимости от события | Да | |||||||||||||||||||||||||||||||||||||
| ● Синхронизация через цифровой вход | Да | |||||||||||||||||||||||||||||||||||||
| ● Диапазон счета параметрируемый | Да | |||||||||||||||||||||||||||||||||||||
| Блоки сравнения | ||||||||||||||||||||||||||||||||||||||
| — Число блоков сравнения | 2; на счетный канал; подробную информацию см. в руководстве | |||||||||||||||||||||||||||||||||||||
| — Зависимость от направления | Да | |||||||||||||||||||||||||||||||||||||
| — изменяется в программе пользователя | Да | |||||||||||||||||||||||||||||||||||||
| Определение положения | ||||||||||||||||||||||||||||||||||||||
| ● инкрементальное определение | Да | |||||||||||||||||||||||||||||||||||||
| ● подходит для S7-1500 Motion Control | Да | |||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||
| ● Время измерения параметрируемое | Да | |||||||||||||||||||||||||||||||||||||
| ● динамическая регулировка измерения времени | Да | |||||||||||||||||||||||||||||||||||||
| ● Число пороговых значений, параметрируется | 2 | |||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||
| — Мин. измерение частоты | 0,04 Hz | |||||||||||||||||||||||||||||||||||||
| — Макс. измерение частоты | 400 kHz; при четырехкратной обработке | |||||||||||||||||||||||||||||||||||||
| — Мин. измерение периодов | 2,5 µs | |||||||||||||||||||||||||||||||||||||
| — Макс. измерение периодов | 25 s | |||||||||||||||||||||||||||||||||||||
| Точность | ||||||||||||||||||||||||||||||||||||||
| — Измерение частоты | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |||||||||||||||||||||||||||||||||||||
| — Измерение периодов | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |||||||||||||||||||||||||||||||||||||
| — Измерение скорости | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 16 | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 16 | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением нагрузки L+ | Нет | |||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||
| имеется Recycler Guide | Да | |||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 145 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 60,1 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 90,4 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -5,78 kg | |||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||
| класс безопасности PROFINET | 1 | |||||||||||||||||||||||||||||||||||||
| обновление МПО с цифровой подписью | Да | |||||||||||||||||||||||||||||||||||||
| защищенная загрузка | Да | |||||||||||||||||||||||||||||||||||||
| надежное удаление данных | Да | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C; Без конденсации | |||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 50 °C; при рабочей температуре тип. 50 °C дисплей отключается | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C; Без конденсации | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 40 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 40 °C; при рабочей температуре тип. 40 °C дисплей отключается | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||
| Программирование | ||||||||||||||||||||||||||||||||||||||
| Язык программирования | ||||||||||||||||||||||||||||||||||||||
| — KOP | Да | |||||||||||||||||||||||||||||||||||||
| — FUP | Да | |||||||||||||||||||||||||||||||||||||
| — AWL | Да | |||||||||||||||||||||||||||||||||||||
| — SCL | Да | |||||||||||||||||||||||||||||||||||||
| — GRAPH | Да | |||||||||||||||||||||||||||||||||||||
| Защита ноу-хау | ||||||||||||||||||||||||||||||||||||||
| ● Защита программ пользователя/защита паролем | Да | |||||||||||||||||||||||||||||||||||||
| ● Защита от копирования | Да | |||||||||||||||||||||||||||||||||||||
| ● Защита блоков | Да | |||||||||||||||||||||||||||||||||||||
| Защита доступа | ||||||||||||||||||||||||||||||||||||||
| ● защита конфиденциальных конфигурационных параметров | Да | |||||||||||||||||||||||||||||||||||||
| ● Пароль для дисплея | Да | |||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи | Да | |||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи/чтения | Да | |||||||||||||||||||||||||||||||||||||
| ● Степень защиты: Защита от записи для отказоустойчивой системы | Нет | |||||||||||||||||||||||||||||||||||||
| ● Степень защиты: полная защита | Да | |||||||||||||||||||||||||||||||||||||
| ● Управление пользователями | Да; на всех устройствах и централизовано | |||||||||||||||||||||||||||||||||||||
| ● Число пользователей | 100 | |||||||||||||||||||||||||||||||||||||
| ● Кол-во групп | 100 | |||||||||||||||||||||||||||||||||||||
| ● Число ролей | 50 | |||||||||||||||||||||||||||||||||||||
| Контроль времени цикла | ||||||||||||||||||||||||||||||||||||||
| ● нижний предел | настраиваемое минимальное время цикла | |||||||||||||||||||||||||||||||||||||
| ● верхний предел | задаваемое максимальное время цикла | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина | 110 mm | |||||||||||||||||||||||||||||||||||||
| Высота | 147 mm | |||||||||||||||||||||||||||||||||||||
| Глубина | 129 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 1 233 g; с фронтальным штекером | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 24.11.2025 | |||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
