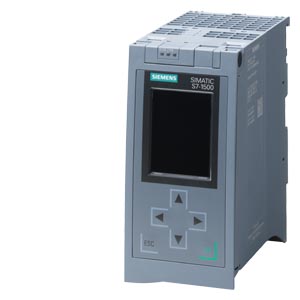

SIMATIC S7-1500R, центральный процессор CPU 1515R-2 PN, рабочая память 500 кБ для программы и 3 МБ для данных, 1 интерфейс - PROFINET RT с 2х-портовым коммутатором, 2. интерфейс PROFINET RT, необходима карта памяти SIMATIC MC
Цена: по запросу
|
|
*** spare part *** SIMATIC S7-1500R, CPU 1515R-2 PN central processing unit with work memory 500 KB for program and 3 MB for data, 1st interface: PROFINET RT with 2-port switch, 2nd interface: PROFINET, SIMATIC Memory Card required | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | ЦП 1515R-2 PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | FS01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V2.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V17 (МПО V2.9)/ V16 (МПО V2.8)/ V15.1 (МПО V2.6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана [см] | 6,1 cm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число клавиш | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель режимов работы | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,8 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. ток включения | 2,4 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I²t | 0,02 A²·s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 6,3 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число гнезд для карты памяти SIMATIC | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Требуется карта памяти SIMATIC | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Оперативное запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенное (для программ) | 500 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенное (для данных) | 3 Mbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Память загрузки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Хранение в буфере | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● не требует обслуживания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время обработки ЦП | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| нормальное время операций побитовой обработки | 60 ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| нормальное время операций со словами | 72 ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций арифметики с фиксированной точкой | 96 ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций с плавающей точкой | 384 ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Блоки ЦП | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число элементов (всего): | 8 000; Блоки (OB, FB, FC, DB) и UDTs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Блоки данных (DB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | Диапазон числовых значений: от 1 до 59 999 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 3 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функциональные блоки (FB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 500 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функции (FC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон числовых значений | 0 до 65 535 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 500 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Организационные блоки (OB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 500 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число свободных организационных блоков циклического выполнения | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания по времени | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний с задержкой | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков циклических прерываний | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков аппаратного прерывания | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число пусковых организационных блоков | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки асинхронных ошибок | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки синхронных ошибок | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки диагностических сигналов | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина вложенности | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счетчики, таймеры и их остаток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счетчик S7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счетчик IEC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Таймеры S7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 2 048 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Таймер IEC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Области данных и их остаток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 512 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Маркер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 16 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Блоки управляющих данных | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Настраиваемый остаток | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Предварительно заданный остаток | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Локальные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число модулей ввода-вывода | 4 096; макс. количество модулей / подмодули | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Периферийная адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 32 kbyte; все входы включены в образ процесса | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 32 kbyte; все выходы включены в образ процесса | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в том числе на каждую встроенную подсистему ввода-вывода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Вводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Выводы (объем) | 8 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Частичный образ процесса | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число частичных образов процесса | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число децентрализованных систем ввода-вывода | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число контроллеров ввода-вывода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Тип | Аппаратные часы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. отклонение в день | 10 s; норм.: 2 с | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счетчик рабочего времени | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Синхронизация времени | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● на Ethernet по NTP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да; Только серверы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Резервирование среды передачи | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Контроллер PROFINET IO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Связь PG/OP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — IRT | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — PROFIenergy | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число подключаемых устройств ввода-вывода | 64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время обновления при RT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; X2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроллер PROFINET IO | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Связь SIMATIC | Да; Только серверы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Резервирование среды передачи | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RJ 45 (Ethernet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 100 Мбит/с | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое определение | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическая коммутация | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● сеть Industrial Ethernet, светодиод состояния | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PROFIsafe | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число соединений | 108 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений, резервируемых для ES/HMI/интернета | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений S7-маршрутизации | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — MRP | Да; MRP-Automanager согласно IEC 62439-2 Edition 2.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Межкомпонентное соединение MRP, поддерживается | Да; как абонент кольцевой сети MRP согласно IEC 62439-2, редакция 3.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — MRPD | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число абонентов в кольце | 50; Однако рекомендуется лишь 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Связь SIMATIC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● S7-маршрутизация | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве сервера | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● S7-связь, в качестве клиента | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Открытая связь IE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Несколько пассивных соединений на порт, поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● ISO-on-TCP (RFC1006) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● UDP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. размер данных | 2 kbyte; 1 472 байт при UDP Broadcast | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — UDP-Multicast | Да; Макс. 5 цепей Multicast | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● DHCP | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● DNS | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интернет-сервер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● HTTP | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● HTTPS | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OPC UA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● OPC UA Client | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● OPC UA Server | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Другие протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● MODBUS | Да; MODBUS TCP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тактовая синхронизация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Равноудаленность | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функции оповещения S7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. число запрашиваемых станций для функций оповещения | 64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Программные сообщения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество конфигурируемых программных сообщений, макс. | 10 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество загружаемых программных сообщений в режиме RUN, макс. | 5 000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество одновременно активных сообщений, макс. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Количество программных сообщений | 800 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Количество сообщений для диагностики системы | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функции испытания и ввода в эксплуатацию | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общий ввод в эксплуатацию (Team Engineering) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Блок состояния | Да; до 8 одновременно | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Одиночный шаг | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число контрольных точек | 8; Точки останова поддерживаются только в состоянии RUN-Solo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Состояние/управление | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Переменные состояние/управления | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — из них переменных состояния, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — из них переменных управления, макс. | 200; на запрос | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Принудительное исполнение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение, переменные | Периферийные входы/выходы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический буфер | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число элементов | 3 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — из них устойчивых к отказу сети | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Слежения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Количество слежений с возможностью проектирования | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Объем памяти на слежение, макс. | 512 kbyte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN/STOP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод MAINT | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор соединения LINK TX/RX | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поддерживаемые технологические объекты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Управление перемещениями | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Регулятор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счет и измерение | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Программирование | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Язык программирования | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — KOP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — FUP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — AWL | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — SCL | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — CFC | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — GRAPH | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита ноу-хау | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита программ пользователя/защита паролем | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от копирования | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита блоков | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита доступа | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● защита конфиденциальных конфигурационных параметров | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Пароль для дисплея | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: защита от записи/чтения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Степень защиты: полная защита | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Контроль времени цикла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | настраиваемое минимальное время цикла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | задаваемое максимальное время цикла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 70 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 147 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 129 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 830 g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 08.12.2024 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
