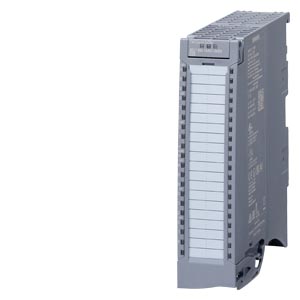

    Siemens 6ES7550-1AA01-0AB0 система автоматизации

    Siemens 6ES7550-1AA01-0AB0 система автоматизации

    SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал

    Купить 6ES75501AA010AB0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 62569 руб.

    Технические характеристики 6ES75501AA010AB0

    		 SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
    Общая информация
    Обозначение типа продукта Модуль скоростного счета TM Count 2x24 В
    Версия микропрограммного обеспечения V2.0
    ● Возможно обновление микропрограммного обеспечения Да
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Да
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V16 с HSP 0332/V17
    ● PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
    ● PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
    Вид конструкции/монтаж
    Монтаж на шины Да; Профильная шина S7-1500
    Напряжение питания
    Напряжение нагрузки L+
    ● Номинальное значение (пост. ток) 24 V
    ● Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    ● Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    ● Защита от перепутывания полярности Да
    Входной ток
    Макс. потребление тока 75 mA; без нагрузки
    Питание датчика
    Число выходов 1; общее питание датчика 24 В для обоих каналов
    Питание датчика 24 В
    ● 24 В Да; L+ (-0,8 В)
    ● Защита от короткого замыкания Да
    ● Макс. выходной ток 1 A; Суммарный ток всех датчиков/каналов
    Мощность
    Потребляемая мощность шины на задней стенке 1,3 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 4 W
    Адресная область
    Адресное пространство на модуль
    ● Вводы 32 byte; 16 байт на канал; 4 байт в режиме Fast Mode
    ● Выводы 24 byte; 12 байт на канал; 4 байт в режиме Motion Control, 0 байт в режиме Fast Mode
    Цифровые входы
    Число входов 6; 3 на канал
    Цифровые входы параметрируемые Да
    Входная характеристика по IEC 61131, тип 3 Да
    Функции цифровых входов, параметрируемые
    ● Запуск/остановка порта Да
    ● Сбор данных Да
    ● Синхронизация Да
    ● свободно используемый цифровый вход Да
    ● Измерительный щуп Да
    Входное напряжение
    ● Вид входного напряжения DC
    ● Номинальное значение (пост. ток) 24 V
    ● для сигнала "0" -5 ... +5 В
    ● для сигнала "1" от +11 до +30 В
    ● Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
    ● Макс. допустимое напряжение на входе 30 V
    Входной ток
    ● для сигнала "1", тип. 2,5 mA
    Задержка на входе (при номинальном значении входного напряжения)
    для стандартных входов
    — параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
    для технологических функций
    — параметрируемое Да
    Длина провода
    ● экранированные, макс. 1 000 m
    ● неэкранированные, макс. 600 m
    Цифровые выводы
    Вид цифровых выходов Транзистор
    Вид выходов 4; 2 на канал
    Цифровые выходы параметрируемые Да
    Защита от короткого замыкания Да; электронная/тепловая
    ● Нормальный порог срабатывания 1 A
    Ограничение индуктивного напряжения отключения L+ (-53 В)
    Включение цифрового входа Да
    Функции цифровых выходов, параметрируемые
    ● Переключение при сравнительных значениях Да
    ● свободно используемый цифровой выход Да
    Коммутационная способность выходов
    ● при омической нагрузке, макс. 0,5 A; на цифровой выход
    ● при ламповой нагрузке, макс. 5 W
    Диапазон сопротивления нагрузке
    ● нижний предел 48 Ω
    ● верхний предел 12 kΩ
    Выходное напряжение
    ● Вид выходного напряжения DC
    ● для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
    Выходной ток
    ● для сигнала "1", номинальное значение 0,5 A; на цифровой выход
    ● для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
    ● для сигнала "1", минимальный ток нагрузки 2 mA
    ● для сигнала "0", ток покоя, макс. 0,5 mA
    Задержка на выходе при омической нагрузке
    ● с "0" на "1", макс. 50 µs
    ● с "1" на "0", макс. 50 µs
    Частота коммутации
    ● при омической нагрузке, макс. 10 kHz
    ● при индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
    ● при ламповой нагрузке, макс. 10 Hz
    Суммарный ток выходов
    ● Макс. ток на модуль 2 A
    Длина провода
    ● экранированные, макс. 1 000 m
    ● неэкранированные, макс. 600 m
    Датчики
    Подключаемые датчики
    ● 2-проводной датчик Да
    — макс. допустимый ток покоя (2-проводной датчик) 1,5 mA
    Сигналы датчика, инкрементальный датчик (асимметричный)
    ● Входное напряжение 24 V
    ● Макс. входная частота 200 kHz
    ● Макс. частота счетчика 800 kHz; при четырехкратной обработке
    ● Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 200 кГц
    ● Сигнальный фильтр параметрируемый Да
    ● Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
    ● Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
    ● импульсный датчик Да
    ● импульсный датчик с направлением Да
    ● импульсный датчик, один импульсный сигнал на каждое направление счета Да
    Физические параметры интерфейсов
    ● M/P-считывание Да
    ● Входная характеристика по IEC 61131, тип 3 Да
    Аварийные сигналы/диагностика/информация о состоянии
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Аварийный сигнал процесса Да
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да
    ● Короткое замыкание Да
    ● Ошибка перехода A/B инкрементального датчика Да
    Диагностический светодиодный индикатор
    ● Светодиод RUN Да; зеленые светодиоды
    ● Светодиод ERROR Да; красный светодиод
    ● Светодиод MAINT Да; желтые светодиоды
    ● Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    Встроенные функции
    Счетчики Да
    ● Число счетчиков 2
    ● Макс. частота счетчика 800 kHz; при четырехкратной обработке
    Fast Mode (ускоренный режим) Да
    Функции счета
    ● применяется с высокоскоростным счетчиком TO Да
    ● Непрерывный счет Да
    ● Режим счета параметрируется Да
    ● Аппаратный затвор через цифровой вход Да
    ● Программный затвор Да
    ● Остановка в зависимости от события Да
    ● Синхронизация через цифровой вход Да
    ● Диапазон счета параметрируемый Да
    Блоки сравнения
    — Число блоков сравнения 2; на канал
    — Зависимость от направления Да
    — изменяется в программе пользователя Да
    Определение положения
    ● инкрементальное определение Да
    ● подходит для S7-1500 Motion Control Да
    ● пригодно для SIMOTION Да
    Функции измерения
    ● Время измерения параметрируемое Да
    ● динамическая регулировка измерения времени Да
    ● Число пороговых значений, параметрируется 2
    Диапазон измерений
    — Мин. измерение частоты 0,04 Hz
    — Макс. измерение частоты 800 kHz
    — Мин. измерение периодов 1,25 µs
    — Макс. измерение периодов 25 s
    Точность
    — Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    — Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    — Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением нагрузки L+ Нет
    Изоляция
    Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -30 °C
    ● горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений при индуктивных нагрузках
    ● вертикальный настенный монтаж, мин. -30 °C
    ● вертикальный настенный монтаж, макс. 40 °C; Учитывать снижение номинальных значений при индуктивных нагрузках
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 5 000 m; ограничения по высоте над уровнем моря >2 000 м, см. системное руководство ET 200MP
    Абсолютная атмосферная влажность
    ● точка росы, мин. -60 °C
    Децентрализованный режим работы
    на SIMATIC S7-300 Да
    на SIMATIC S7-400 Да
    на SIMATIC S7-1200 Да
    на SIMATIC S7-1500 Да
    на ведущем устройстве Standard PROFIBUS Да
    на контроллере Standard PROFINET Да
    Размеры
    Ширина 35 mm
    Высота 147 mm
    Глубина 129 mm
    Массы
    Масса, прибл. 250 g
    Классификации
    Версия Классификация
    eClass 14 27-24-22-05
    eClass 12 27-24-22-05
    eClass 9.1 27-24-22-05
    eClass 9 27-24-22-05
    eClass 8 27-24-22-05
    eClass 7.1 27-24-22-05
    eClass 6 27-24-22-05
    ETIM 10 EC001422
    ETIM 9 EC001422
    ETIM 8 EC001422
    ETIM 7 EC001422
    IDEA 4 3567
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    Miscellaneous

    Manufacturer Declaration

    EU declaration of conformity

    UK Declaration of Conformity

    China RoHS

    UL

    General Product Approval For use in hazardous locations

    KC

    RCM

    EAC

    CCC-Ex

    FM

    ATEX

    For use in hazardous locations Maritime application

    Type Examination Certificate

    IECEx

    Miscellaneous

    CCC-Ex

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    Maritime application

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    CCS (China Classification Society)

    KR (Korean Register of Shipping)

    последнее изменение: 12.12.2025
