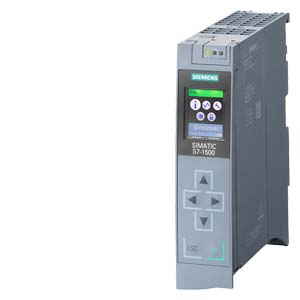

    Siemens 6ES7511-1AK00-0AB0 система автоматизации

    Siemens 6ES7511-1AK00-0AB0 система автоматизации

    SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511-1 PN, РАБОЧАЯ ПАМЯТЬ 150 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 60 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

    Купить 6ES75111AK000AB0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 6ES75111AK000AB0

    		 ***Spare part*** SIMATIC S7-1500, CPU 1511-1 PN, Central processing unit with Work memory 150 KB for program and 1 MB for data, 1st interface, PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC Memory Card required
    Общая информация
    Обозначение типа продукта ЦП 1511-1 PN
    Функциональный стандарт HW FS06
    Версия микропрограммного обеспечения V1.8
    Функция продукта
    ● Режим тактовой синхронизации Да; с мин. числом OB 6 x цикл 625 мкс
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1 обновление 4
    Управление конфигурацией
    посредством набора данных Да
    Дисплей
    Диагональ экрана [см] 3,45 cm
    Элементы управления
    Число клавиш 6
    Переключатель режимов работы 1
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Перемыкание при отказе сетевого питания и отключении напряжения
    ● Время перемыкания при отказе сетевого питания и отключении напряжения 5 ms
    Входной ток
    Потребление тока (номинальное) 0,7 A
    Макс. ток включения 1,9 A; Номинальное значение
    I²t 0,02 A²·s
    Мощность
    Мощность питания шины на задней стенке 10 W
    Потребляемая мощность шины на задней стенке (сбалансированная) 5,5 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 5,7 W
    Запоминающее устройство
    Требуется карта памяти SIMATIC Да
    Оперативное запоминающее устройство
    ● встроенное (для программ) 150 kbyte
    ● встроенное (для данных) 1 Mbyte
    Память загрузки
    ● вставная (карта памяти SIMATIC), макс. 32 Gbyte
    Хранение в буфере
    ● не требует обслуживания Да
    Время обработки ЦП
    нормальное время операций побитовой обработки 60 ns
    нормальное время операций со словами 72 ns
    нормальное время выполнения операций арифметики с фиксированной точкой 96 ns
    нормальное время выполнения операций с плавающей точкой 384 ns
    Блоки ЦП
    Число элементов (всего): 2 000; Блоки (OB, FB, FC, DB) и UDTs
    Блоки данных (DB)
    ● Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
    ● Макс. размер 1 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
    Функциональные блоки (FB)
    ● Диапазон числовых значений 0 до 65 535
    ● Макс. размер 150 kbyte
    Функции (FC)
    ● Диапазон числовых значений 0 до 65 535
    ● Макс. размер 150 kbyte
    Организационные блоки (OB)
    ● Макс. размер 150 kbyte
    ● Число свободных организационных блоков циклического выполнения 100
    ● Число организационных блоков прерывания по времени 20
    ● Число организационных блоков прерываний с задержкой 20
    ● Число организационных блоков циклических прерываний 20
    ● Число организационных блоков аппаратного прерывания 50
    ● Число организационных блоков прерывания DPV1 3
    ● Число организационных блоков прерываний циклов тактовой синхронизации 1
    ● Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
    ● Число пусковых организационных блоков 100
    ● Число организационных блоков обработки асинхронных ошибок 4
    ● Число организационных блоков обработки синхронных ошибок 2
    ● Число организационных блоков обработки диагностических сигналов 1
    Глубина вложенности
    ● на класс приоритета 24
    Счетчики, таймеры и их остаток
    Счетчик S7
    ● Число 2 048
    Остаточность
    — настраивается Да
    Счетчик IEC
    ● Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Таймеры S7
    ● Число 2 048
    Остаточность
    — настраивается Да
    Таймер IEC
    ● Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Области данных и их остаток
    Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт
    Маркер
    ● Макс. размер 16 kbyte
    ● Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
    Блоки управляющих данных
    ● Настраиваемый остаток Да
    ● Предварительно заданный остаток Нет
    Локальные данные
    ● на класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
    Адресная область
    Число модулей ввода-вывода 1 024; макс. количество модулей / подмодули
    Периферийная адресная область
    ● Вводы 32 kbyte; все входы включены в образ процесса
    ● Выводы 32 kbyte; все выходы включены в образ процесса
    в том числе на каждую встроенную подсистему ввода-вывода
    — Вводы (объем) 8 kbyte
    — Выводы (объем) 8 kbyte
    в том числе на CM/CP
    — Вводы (объем) 8 kbyte
    — Выводы (объем) 8 kbyte
    Частичный образ процесса
    ● Макс. число частичных образов процесса 32
    Конфигурация аппаратного обеспечения
    Число децентрализованных систем ввода-вывода 20
    Число ведущих устройств DP
    ● по CM 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
    Число контроллеров ввода-вывода
    ● встроенный 1
    ● по CM 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
    Монтажные стойки
    ● Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль
    ● Макс. число строк 1
    Коммуникационный модуль для двухточечного соединения
    ● Число коммуникационных модулей для двухточечного соединения число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
    Время
    Часы
    ● Тип Аппаратные часы
    ● Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
    ● Макс. отклонение в день 10 s; норм.: 2 с
    Счетчик рабочего времени
    ● Число 16
    Синхронизация времени
    ● поддерживается Да
    ● в AS, ведущее устройство Да
    ● в AS, устройство Да
    ● на Ethernet по NTP Да
    Интерфейсы
    Число разъемов PROFINET 1
    1. интерфейс
    Физические параметры интерфейсов
    ● RJ 45 (Ethernet) Да; X1
    ● Число портов 2
    ● встроенный коммутатор Да
    Протоколы
    ● Контроллер PROFINET IO Да
    ● Устройство ввода-вывода PROFINET Да
    ● Связь SIMATIC Да
    ● Открытая связь IE Да
    ● Интернет-сервер Да
    ● Резервирование среды передачи Да
    Контроллер PROFINET IO
    Службы
    — Связь PG/OP Да
    — Тактовая синхронизация Да
    — IRT Да
    — PROFIenergy Да
    — Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
    — Макс. число подключаемых устройств ввода-вывода 128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
    — из них IO-устройств с IRT, макс. 64
    — Макс. число подключаемых устройств ввода-вывода для RT 128
    — из них на линию, макс. 128
    — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
    — Макс. число устройств ввода-вывода на инструмент 8
    — Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
    Время обновления при IRT
    — для тактового импульса передачи 250 мкс от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
    — для тактового импульса передачи 500 мкс от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
    — для тактового импульса передачи 1 мс от 1 мс до 16 мс
    — для тактового импульса передачи 2 мс от 2 мс до 32 мс
    — для тактового импульса передачи 4 мс от 4 мс до 64 мс
    — при IRT и параметрировании «непрямых» тактовых импульсов передачи Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
    Время обновления при RT
    — для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
    — для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
    — для тактового импульса передачи 1 мс от 1 мс до 512 мс
    — для тактового импульса передачи 2 мс от 2 мс до 512 мс
    — для тактового импульса передачи 4 мс от 4 мс до 512 мс
    Устройство ввода-вывода PROFINET
    Службы
    — Связь PG/OP Да
    — Тактовая синхронизация Нет
    — IRT Да
    — PROFIenergy Да
    — Shared Device Да
    — Макс. число контроллеров ввода-вывода при использовании Shared Device 4
    Физические параметры интерфейсов
    RJ 45 (Ethernet)
    ● 100 Мбит/с Да
    ● Автоматическое определение Да
    ● Автоматическая коммутация Да
    ● сеть Industrial Ethernet, светодиод состояния Да
    Протоколы
    PROFIsafe Нет
    Число соединений
    ● Макс. число соединений 96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
    ● Число соединений, резервируемых для ES/HMI/интернета 10
    ● Число соединений по встроенным интерфейсам 64
    ● Число соединений S7-маршрутизации 16
    Режим дублирования
    Резервирование среды передачи
    — MRP Да; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50
    — Нормальное время переключения в случае прерывания линии 200 ms
    — Макс. число абонентов в кольце 50
    Связь SIMATIC
    ● S7-маршрутизация Да
    ● S7-связь, в качестве сервера Да
    ● S7-связь, в качестве клиента Да
    ● Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
    Открытая связь IE
    ● TCP/IP Да
    — Макс. размер данных 64 kbyte
    — Несколько пассивных соединений на порт, поддерживается Да
    ● ISO-on-TCP (RFC1006) Да
    — Макс. размер данных 64 kbyte
    ● UDP Да
    — Макс. размер данных 1 472 byte
    ● DHCP Нет
    ● SNMP Да
    ● DCP Да
    ● LLDP Да
    Интернет-сервер
    ● HTTP Да; Стандартные страницы и страницы, определяемые пользователем
    ● HTTPS Да; Стандартные страницы и страницы, определяемые пользователем
    Другие протоколы
    ● MODBUS Да; MODBUS TCP
    Тактовая синхронизация
    Равноудаленность Да
    Функции оповещения S7
    Макс. число запрашиваемых станций для функций оповещения 32
    Программные сообщения Да
    Количество конфигурируемых программных сообщений, макс. 5 000
    Количество одновременно активных сообщений, макс.
    ● Количество программных сообщений 300
    ● Количество сообщений для диагностики системы 100
    ● Количество сообщений для технологических объектов Motion 80
    Функции испытания и ввода в эксплуатацию
    Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга
    Блок состояния Да; до 8 одновременно (в сумме через все клиенты ES)
    Одиночный шаг Нет
    Состояние/управление
    ● Переменные состояние/управления Да
    ● Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
    ● Макс. число переменных
    — из них переменных состояния, макс. 200; на запрос
    — из них переменных управления, макс. 200; на запрос
    Принудительное исполнение
    ● Принудительное исполнение, переменные Периферийные входы/выходы
    ● Макс. число переменных 200
    Диагностический буфер
    ● есть Да
    ● Макс. число элементов 1 000
    — из них устойчивых к отказу сети 500
    Слежения
    ● Количество слежений с возможностью проектирования 4; на одно слежение возможны данные в объеме 512 кбайт
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностический светодиодный индикатор
    ● Светодиод RUN/STOP Да
    ● Светодиод ERROR Да
    ● Светодиод MAINT Да
    ● Индикатор соединения LINK TX/RX Да
    Поддерживаемые технологические объекты
    Управление перемещениями Да
    ● Ось числа оборотов
    — Макс. число осей числа оборотов 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    ● Ось позиционирования
    — Макс. число осей позиционирования 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    ● Оси равномерного хода (относительный равномерный ход редукторов)
    — Количество осей, макс. 3; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    ● Внешние датчики
    — Макс. число внешних датчиков 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    Регулятор
    ● PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
    ● PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
    ● PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
    Счет и измерение
    ● Высокоскоростной датчик Да
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. 0 °C
    ● горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
    ● вертикальный настенный монтаж, мин. 0 °C
    ● вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
    Проектирование
    Программирование
    Язык программирования
    — KOP Да
    — FUP Да
    — AWL Да
    — SCL Да
    — GRAPH Да
    Защита ноу-хау
    ● Защита программ пользователя/защита паролем Да
    ● Защита от копирования Да
    ● Защита блоков Да
    Защита доступа
    ● Пароль для дисплея Да
    ● Степень защиты: защита от записи Да
    ● Степень защиты: защита от записи/чтения Да
    ● Степень защиты: полная защита Да
    Контроль времени цикла
    ● нижний предел настраиваемое минимальное время цикла
    ● верхний предел задаваемое максимальное время цикла
    Размеры
    Ширина 35 mm
    Высота 147 mm
    Глубина 129 mm
    Массы
    Масса, прибл. 430 g
    Классификации
    Версия Классификация
    eClass 14 27-24-22-07
    eClass 12 27-24-22-07
    eClass 9.1 27-24-22-07
    eClass 9 27-24-22-07
    eClass 8 27-24-22-07
    eClass 7.1 27-24-22-07
    eClass 6 27-24-22-07
    ETIM 10 EC000236
    ETIM 9 EC000236
    ETIM 8 EC000236
    ETIM 7 EC000236
    IDEA 4 3565
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval Railway Environment

    China RoHS

    EU declaration of conformity

    UK Declaration of Conformity

    Confirmation

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 31.07.2025

    Техническая документация по 6ES7511-1AK00-0AB0

    Связанные документы
    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
