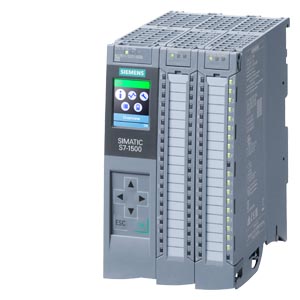

    6ES7511-1CK00-0AB0 Программируемый контроллер

    6ES7511-1CK00-0AB0

    SIMATIC S7-1500, КОМПАКТНЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1511C-1 PN, РАБОЧАЯ ПАМЯТЬ 175 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 16 ДИСКРЕТНЫХ ВХОДОВ, 16 ДИСКРЕТНЫХ ВЫХОДОВ, 5 АНАЛОГОВЫХ ВХОДОВ, 2 АНАЛОГОВЫХ ВЫХОДА, 6 ВЫСОКОСКОРОСТНЫХ СЧЁТЧИКОВ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 60 НС НА БИТОВУЮ ОПЕРАЦИЮ, ФРОНТШТЕКЕРЫ В КОМПЛЕКТЕ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

    Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.

    Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.

    Состав 6ES7511-1CK00-0AB0

    Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.

    С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.

    Технические характеристики 6ES75111CK000AB0

    8 A; см. дополнительное описание в руководстве
    SIMATIC S7-1500 COMPACT CPU CPU 1511C-1PN, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 175 KB FOR PROGRAM AND 1 MB FOR DATA, 16 DIGITAL INPUTS, 16 DIGITAL OUTPUTS, 5 ANALOG INPUTS, 2 ANALOG OUTPUTS, 6 HIGH SPEED COUNTERS, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 60 NS BIT-PERFORMANCE, INCL. FRONT CONNECTOR PUSH-IN, SIMATIC MEMORY CARD NECESSARY
    Общая информация
    Обозначение типа продукта ЦП 1511C-1 PN
    Функциональный стандарт HW FS01
    Версия микропрограммного обеспечения V1.8
    Инженерное обеспечение с помощью
    STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1 обновление 4
    Управление конфигурацией
    посредством набора данных Да
    Дисплей
    Диагональ экрана (см) 3,45 cm
    Элементы управления
    Число клавиш 6
    Переключатель режимов работы 1
    Напряжение питания
    Вид напряжения питания 24 В пост. тока
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V; 20,4 В пост. тока для питания цифровых входов/выходов
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Перемыкание при отказе сетевого питания и отключении напряжения
    Время перемыкания при отказе сетевого питания и отключнии напряжения 5 ms; относится к напряжению питания на ЦП
    Входной ток
    Потребление тока (номинальное) 0,8 A; цифровая периферия на системе запитывается отдельно
    Макс. ток включения 1,9 A; Номинальное значение
    It 0,34 A·s
    Цифровые входы
    из источника напряжения нагрузки L+ (без нагрузки), макс. 20 mA; на группу
    Цифровые выходы
    из источника напряжения нагрузки L+, макс. 30 mA; на группу, без нагрузки
    Выходное напряжение
    Номинальное значение (пост. ток) 24 V
    Питание датчика
    Число выходов 1; совместное питание датчика 24 В
    Питание датчика 24 В
    24 В Да; L+ (-0,8 В)
    Защита от короткого замыкания Да
    Макс. выходной ток 1 A
    Мощность
    Потребляемая мощность шины на задней стенке (сбалансированная) 8,5 W
    Мощность питания шины на задней стенке 10 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 11,8 W
    Запоминающее устройство
    Оперативное запоминающее устройство
    встроенное (для программ) 175 kbyte
    встроенное (для данных) 1 Mbyte
    Память загрузки
    вставная (карта памяти SIMATIC), макс. 32 Gbyte
    Хранение в буфере
    не требует обслуживания Да
    Время обработки ЦП
    нормальное время операций побитовой обработки 60 ns
    нормальное время операций со словами 72 ns
    нормальное время выполнения операций арифметики с фиксированной точкой 96 ns
    нормальное время выполнения операций с плавающей точкой 384 ns
    Блоки ЦП
    Число элементов (всего): 2 000
    Блоки данных (DB)
    Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
    Макс. размер 1 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
    Функциональные блоки (FB)
    Диапазон числовых значений 0 до 65 535
    Макс. размер 175 kbyte
    Функции (FC)
    Диапазон числовых значений 0 до 65 535
    Макс. размер 175 kbyte
    Организационные блоки (OB)
    Макс. размер 175 kbyte
    Число свободных организационных блоков циклического выполнения 100
    Число организационных блоков прерывания по времени 20
    Число организационных блоков прерываний с задержкой 20
    Число организационных блоков циклических прерываний 20
    Число организационных блоков аппаратного прерывания 50
    Число организационных блоков прерывания DPV1 3
    Число организационных блоков прерываний циклов тактовой синхронизации 1
    Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
    Число пусковых организационных блоков 100
    Число организационных блоков обработки асинхронных ошибок 4
    Число организационных блоков обработки синхронных ошибок 2
    Число организационных блоков обработки диагностических сигналов 1
    Глубина вложенности
    на класс приоритета 24
    Счетчики, таймеры и их остаток
    Счетчик S7
    Число 2 048
    Остаточность
    — настраивается Да
    Счетчик IEC
    Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Таймеры S7
    Число 2 048
    Остаточность
    — настраивается Да
    Таймер IEC
    Число неограниченное число (ограничение только посредством ОЗУ)
    Остаточность
    — настраивается Да
    Области данных и их остаток
    общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт
    Маркер
    Макс. число 16 kbyte
    Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
    Блоки управляющих данных
    Настраиваемый остаток Да
    Предварительно заданный остаток Нет
    Локальные данные
    на класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
    Адресная область
    Число модулей ввода-вывода 1 024; макс. количество модулей / подмодули
    Периферийная адресная область
    Вводы 32 kbyte; все входы включены в образ процесса
    Выводы 32 kbyte; все выходы включены в образ процесса
    в том числе на каждую встроенную подсистему ввода-вывода
    — Вводы (объем) 8 kbyte
    — Выводы (объем) 8 kbyte
    в том числе на CM/CP
    — Вводы (объем) 8 kbyte
    — Выводы (объем) 8 kbyte
    Частичный образ процесса
    Макс. число частичных образов процесса 32
    Конфигурация аппаратного обеспечения
    Число децентрализованных систем ввода-вывода 20
    Число ведущих устройств DP
    по CM 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
    Число контроллеров ввода-вывода
    встроенный 1
    по CM 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
    Монтажные стойки
    Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль
    Макс. число строк 1
    Коммуникационный модуль для двухточечного соединения
    Число коммуникационных модулей для двухточечного соединения число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
    Время
    Часы
    Тип Аппаратные часы
    Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
    Макс. отклонение в день 10 s; норм.: 2 с
    Счетчик рабочего времени
    Число 16
    Синхронизация времени
    поддерживается Да
    в AS, ведущее устройство Да
    в AS, подчиненное устройство Да
    на Ethernet по NTP Да
    Цифровые входы
    встроенные каналы (цифровые входы) 16
    Входная характеристика по IEC 61131, тип 3 Да
    Функции цифровых входов, параметрируемые
    Запуск/остановка порта Да; при активированной технологической функции
    Сбор данных Да; при активированной технологической функции
    Синхронизация Да; при активированной технологической функции
    Входное напряжение
    Вид входного напряжения пост. ток
    Номинальное значение (пост. ток) 24 V
    для сигнала "0" от -3 до +5 В
    для сигнала "1" от +11 до +30 В
    Входной ток
    для сигнала "1", тип. 2,5 mA
    Задержка на входе (при номинальном значении входного напряжения)
    для стандартных входов
    — параметрируемое Да; нет / 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 мс
    — с "0" на "1", мин. 6 µs; при параметрировании "нет"
    — с "0" на "1", макс. 20 ms
    — с "1" на "0", мин. 6 µs; при параметрировании "нет"
    — с "1" на "0", макс. 20 ms
    для входов аварийной сигнализации
    — параметрируемое Да; идентично как для стандартных входов
    для счетчиков/технологических функций
    — параметрируемое Да; идентично как для стандартных входов
    — с "0" на "1", мин. 6 µs; при параметрировании "нет"
    — с "0" на "1", макс. 20 ms
    — с "1" на "0", мин. 6 µs; при параметрировании "нет"
    — с "1" на "0", макс. 20 ms
    Длина провода
    экранированные, макс. 1 000 m; 600 м для технологических функций; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 100 кГц
    неэкранированные, макс. 600 m; Для технологических функций: Нет
    Цифровые выводы
    Вид цифровых выходов Транзистор
    встроенные каналы (цифровые выходы) 16
    с втекающим током Да; Двухтактный выход
    Защита от короткого замыкания Да; электронная/тепловая
    Нормальный порог срабатывания 1,6 А при стандартном выходе, 0,5 А при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода
    Ограничение индуктивного напряжения отключения -0,8 В
    Включение цифрового входа Да
    Функции цифровых выходов, параметрируемые
    Переключение при сравнительных значениях Да; в качестве выходного сигнала высокоскоростного счетчика
    Коммутационная способность выходов
    при омической нагрузке, макс. 0,5 A; 0,1 А при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода
    при ламповой нагрузке, макс. 5 W; 1 Вт при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода
    Диапазон сопротивления нагрузке
    нижний предел 48 ; 240 Ом при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода
    верхний предел 12 k
    Выходное напряжение
    Вид выходного напряжения пост. ток
    для сигнала "0", макс. 1 V; при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода
    для сигнала "1", мин. L+ (-0,8 В)
    Выходной ток
    для сигнала "1", номинальное значение 0,5 A; 0,1 А при выходе High Speed, то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода, учитывать снижение номинальных значений параметров
    для сигнала "1", диапазон допустимых значений, мин. 2 mA
    для сигнала "1", диапазон допустимых значений, макс. 0,6 A; 0,12 А при выходе High Speed, то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода, учитывать снижение номинальных значений параметров
    для сигнала "0", ток покоя, макс. 0,5 mA
    Задержка на выходе при омической нагрузке
    с "0" на "1", макс. 100 µs
    с "1" на "0", макс. 500 µs; в зависимости от нагрузки
    для технологических функций
    — с "0" на "1", макс. 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве
    — с "1" на "0", макс. 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве
    Параллельное подключение двух выходов
    для логических схем Да; Для технологических функций: Нет
    для повышения мощности Нет
    для резервного включения нагрузки Да; Для технологических функций: Нет
    Частота коммутации
    при омической нагрузке, макс. 100 Hz
    при индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
    при ламповой нагрузке, макс. 10 Hz
    Суммарный ток выходов
    Макс. ток на канал 0,5 A; см. дополнительное описание в руководстве
    Макс. суммарный ток на узел
    Электрический ток на источник питания, макс. 4 A; 2 источника питания на группу, ток на источник питания макс. 4 А, см. дополнительное описание в руководстве
    для технологических функций
    — Макс. ток на канал 0,1 A; см. дополнительное описание в руководстве
    Длина провода
    экранированные, макс. 1 000 m; 600 м для технологических функций; в зависимости от выходной частоты, нагрузки и качества кабеля
    неэкранированные, макс. 600 m; Для технологических функций: Нет
    Аналоговые вводы
    Число аналоговых входов 5; 4x для U/I, 1x для R/RTD
    при измерении тока 4; макс.
    при измерении напряжения 4; макс.
    при измерении сопротивления/измерении резистивным термометром 1
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 V
    Макс. допустимый входной ток для токового входа (предел разрушения) 40 mA
    Мин. время цикла (все каналы) 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве
    техническую единицу измерения температуры можно задать Да; °C/°F/K
    Входные диапазоны (номинальные значения), напряжения
    от 0 до +10 В Да; физический диапазон измерения: ± 10 В
    Сопротивление на входе (от 0 до 10 В) 100 k
    от 1 В до 5 В Да; физический диапазон измерения: ± 10 В
    Входное соротивление (от 1 В до 5 В) 100 k
    от -10 до +10 В Да
    Сопротивление на входе (от -10 до 10 В) 100 k
    от -5 до +5 В Да; физический диапазон измерения: ± 10 В
    Сопротивление на входе (от -5 до +5 В) 100 k
    Диапазоны входных параметров (номинальные значения), ток
    от 0 до 20 мА Да; физический диапазон измерения: ± 20 В
    Сопротивление на входе (от 0 до 20 мА) 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора
    от -20 мА до +20 мА Да
    Входное сопротивление (от -20 мА до +20 мА) 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора
    от 4 мА до 20 мA Да; физический диапазон измерения: ± 20 В
    Входное сопротивление (от 4 мА до 20 мA) 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    Ni 100 Да; Стандарт/климатический
    Сопротивление на входе (Ni 100) 10 M
    Pt 100 Да; Стандарт/климатический
    Сопротивление на входе (Pt 100) 10 M
    Диапазоны входных параметров (номинальные значения), сопротивления
    от 0 до 150 Ом Да; физический диапазон измерения: 0 ... 600 Ом
    Сопротивление на входе (от 0 до 150 Ом) 10 M
    от 0 до 300 Ом Да; физический диапазон измерения: 0 ... 600 Ом
    Сопротивление на входе (от 0 до 300 Ом) 10 M
    от 0 до 600 Ом Да
    Сопротивление на входе (от 0 до 600 Ом) 10 M
    Длина провода
    экранированные, макс. 800 m; при U/I, 200 м при R/RTD
    Аналоговые выводы
    встроенные каналы (аналоговые выходы) 2
    Мин. время цикла (все каналы) 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве
    Диапазоны выходных параметров, напряжение
    от 0 до 10 В Да
    от 1 В до 5 В Да
    от -10 до +10 В Да
    Диапазоны выходных параметров, ток
    от 0 до 20 мА Да
    от -20 мА до +20 мА Да
    от 4 мА до 20 мA Да
    Сопротивление нагрузки (в номинальном диапазоне выхода)
    при выходных напряжениях мин. 1 k
    при выходных напряжениях, емкостная нагрузка, макс. 100 nF
    при выходных токах, макс. 500
    при выходных токах, индуктивная нагрузка, макс. 1 mH
    Длина провода
    экранированные, макс. 200 m
    Формирование аналоговой величины для входов
    Время интегрирования и преобразования/разрешение на канал
    Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    Настраиваемое время интегрирования Да; 2,5 / 16,67 / 20 / 100 мс, воздействует на все каналы
    Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10
    Выравнивание результатов измерений
    параметрируемое Да
    Ступень: без ступени Да
    Ступень: слабая Да
    Ступень: средняя Да
    Ступень: сильная Да
    Формирование аналоговой величины для выходов
    Время интегрирования и преобразования/разрешение на канал
    Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    Время установления
    для омической нагрузки 1,5 ms
    для емкостной нагрузки 2,5 ms
    для индуктивной нагрузки 2,5 ms
    Датчики
    Соединение сигнального датчика
    для измерения напряжения Да
    для измерения напряжения в качестве 4-проводного измерительного преобразователя Да
    для измерения сопротивления с двухпроводным соединением Да
    для измерения сопротивления с трехпроводным соединением Да
    для измерения сопротивления с четырехпроводным соединением Да
    Подключаемые датчики
    2-проводной датчик Да
    — макс. допустимый ток покоя (2-проводной датчик) 1,5 mA
    Сигналы датчика, инкрементальный датчик (асимметричный)
    Входное напряжение 24 V
    Макс. входная частота 100 kHz
    Макс. частота счетчика 400 kHz; при четырехкратной обработке
    Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
    Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
    Импульсный датчик Да
    Импульсный датчик с направлением Да
    Импульсный датчик, один импульс на каждое направление счета Да
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,1 %
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между входами, макс. -60 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %
    Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
    Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,15 %
    Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между выходами, макс. -80 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) 0,05 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    Напряжение относительно диапазона входных параметров, (+/-) 0,3 %
    Ток относительно диапазона входных параметров, (+/-) 0,3 %
    Сопротивление относительно диапазона входных параметров, (+/-) 0,3 %
    Термометр сопротивления относительно диапазона входных параметров, (+/-) Pt100 стандарт: ±2 K, Pt100 климат: ±1 K, Ni100 стандарт: ±1,2 K, Ni100 климат: ±1 K
    Напряжение относительно диапазона выходных параметров, (+/-) 0,3 %
    Ток относительно диапазона выходных параметров, (+/-) 0,3 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
    Ток относительно диапазона входных параметров, (+/-) 0,2 %
    Сопротивление относительно диапазона входных параметров, (+/-) 0,2 %
    Термометр сопротивления относительно диапазона входных параметров, (+/-) Pt100 стандарт: ±1 K, Pt100 климат: ±0,5 K, Ni100 стандарт: ±0,6 K, Ni100 климатический: ±0,5 K
    Напряжение относительно диапазона выходных параметров, (+/-) 0,2 %
    Ток относительно диапазона выходных параметров, (+/-) 0,2 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 30 dB
    Макс. синфазное напряжение 10 V
    Мин. синфазные помехи 60 dB; при 400 Гц: 50 дБ
    Интерфейсы
    Число разъемов PROFINET 1
    1. интерфейс
    Физические параметры интерфейсов
    Число портов 2
    встроенный коммутатор Да
    RJ 45 (Ethernet) Да; X1
    Функции
    Контроллер PROFINET IO Да
    Устройство ввода-вывода PROFINET Да
    Связь SIMATIC Да
    Открытая связь IE Да
    Интернет-сервер Да
    Резервирование среды передачи Да
    Физические параметры интерфейсов
    RJ 45 (Ethernet)
    100 Мбит/с Да
    Автоматическое определние Да
    Автоматическая коммутация Да
    Светодиодный индикатор состояния Industrial-Ethernet Да
    Протоколы
    Число соединений
    Макс. число соединений 96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
    Число соединений, резервируемых для ES/HMI/интернета 10
    Число соединений по встроенным интерфейсам 64
    Число соединений S7-маршрутизации 16
    Контроллер PROFINET IO
    Службы
    — Связь PG/OP Да
    — S7-маршрутизация Да
    — Тактовая синхронизация Да
    — Открытая связь IE Да
    — IRT Да
    — MRP Да; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50
    — PROFIenergy Да
    — Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
    — Макс. число подключаемых устройств ввода-вывода 128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
    — из них IO-устройств с IRT, макс. 64
    — Макс. чсло подключаемых устройств ввода-вывода для RT 128
    — из них на линию, макс. 128
    — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
    — Макс. число устройств ввода-вывода на инструмент 8
    — Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
    Время обновления при IRT
    — для тактового импульса передачи 250 мкс от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
    — для тактового импульса передачи 500 мкс от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
    — для тактового импульса передачи 1 мс от 1 мс до 16 мс
    — для тактового импульса передачи 2 мс от 2 мс до 32 мс
    — для тактового импульса передачи 4 мс от 4 мс до 64 мс
    — при IRT и параметрировании «непрямых» тактовых импульсов передачи Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
    Время обновления при RT
    — для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
    — для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
    — для тактового импульса передачи 1 мс от 1 мс до 512 мс
    — для тактового импульса передачи 2 мс от 2 мс до 512 мс
    — для тактового импульса передачи 4 мс от 4 мс до 512 мс
    Устройство ввода-вывода PROFINET
    Службы
    — Связь PG/OP Да
    — S7-маршрутизация Да
    — Тактовая синхронизация Нет
    — Открытая связь IE Да
    — IRT Да
    — MRP Да
    — PROFIenergy Да
    — Shared Device Да
    — Макс. число контроллеров ввода-вывода при использовании Shared Device 4
    Связь SIMATIC
    S7-связь, в качестве сервера Да
    S7-связь, в качестве клиента Да
    Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
    Открытая связь IE
    TCP/IP Да
    — Макс. размер данных 64 kbyte
    — Несколько пассивных соединений на порт, поддерживается Да
    ISO-on-TCP (RFC1006) Да
    — Макс. размер данных 64 kbyte
    UDP Да
    — Макс размер данных 1 472 byte
    DHCP Нет
    SNMP Да
    DCP Да
    LLDP Да
    Интернет-сервер
    HTTP Да; Стандартные страницы и страницы, определяемые пользователем
    HTTPS Да; Стандартные страницы и страницы, определяемые пользователем
    Другие протоколы
    MODBUS Да; MODBUS TCP
    Резервирование среды передачи
    Нормальное время переключения в случае прерывания линии 200 ms
    Макс. число абонентов в кольце 50
    Тактовая синхронизация
    Режим тактовой синхронизации (исполнение до синхронизации клеммы) Да; с мин. числом OB 6 x цикл 625 мкс
    Равноудаленность Да
    Функции оповещения S7
    Макс. число запрашиваемых станций для функций оповещения 32
    Сообщения относительно блоков Да
    Макс. число настраиваемых аварийных сигналов 5 000
    Число одновременно активных аварийных сигналов в пуле аварийных сигналов
    Число резервированных аварийных сигналов пользователя 300
    Число резервированных аварийных сигналов для системной диагностики 100
    Количество резервированных аварийных сигналов для технологических объектов Motion Control 80
    Функции испытания и ввода в эксплуатацию
    Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга
    Блок состояния Да; до 8 одновременно (в сумме через все клиенты ES)
    Одиночный шаг Нет
    Состояние/управление
    Переменные состояние/управления Да
    Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
    Макс. число переменных
    — из них переменных состояния, макс. 200; на запрос
    — из них переменных управления, макс. 200; на запрос
    Принудительное исполнение
    Принудительное исполнение, переменные Периферийные входы/выходы
    Макс. число переменных 200
    Диагностический буфер
    есть Да
    Макс. число элементов 1 000
    — из них устойчивых к отказу сети 500
    Слежения
    Количество слежений с возможностью проектирования 4; на одно слежение возможны данные в объеме 512 кбайт
    Аварийные сигналы/диагнстика/информация о состоянии
    Аварийные сигналы
    Диагностический сигнал Да
    Аварийный сигнал процесса Да
    Диагностические сообщения
    Контроль напряжения питания Да
    Обрыв провода Да; для аналоговых входов/выходов, см. описание в руководстве
    Короткое замыкание Да; для аналоговых выходов, см. описание в руководстве
    Ошибка перехода A/B инкрементального датчика Да
    Диагностический светодиодный индикатор
    Светодиод RUN/STOP Да
    Светодиод ERROR Да
    Светодиод MAINT Да
    Контроль напряжения питания (PWR-LED) Да
    Индикатор состояния канала Да
    для диагностики канала Да; для аналоговых входов/выходов
    Индикатор соединения LINK TX/RX Да
    Поддерживаемые технологические объекты
    Управление перемещениями Да
    Ось числа оборотов
    — Макс. число осей числа оборотов 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    Ось позиционирования
    — Макс. число осей позиционирования 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    Оси равномерного хода (относительный равномерный ход редукторов)
    — Количество осей, макс. 3; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    Внешние датчики
    — Макс. число внешних датчиков 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
    Регулятор
    PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
    PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
    PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
    Счет и измерение
    Высокоскоростной датчик Да
    Встроенные функции
    Число счетчиков 6; из них макс. 4x A/B/N
    Макс. частота счета (счетчик) 400 kHz; при четырехкратной обработке
    Функции счета
    Непрерывный счет Да
    Режим счета параметрируется Да
    Аппаратный затвор через цифровой вход Да
    Программный затвор Да
    Остановка в зависимости от события Да
    Синхронизация через цифровой вход Да
    Блоки сравнения
    — Число блоков сравнения 2; на счетный канал; подробную информацию см. в руководстве
    — Зависимость от направления Да
    — изменяется в программе пользователя Да
    Определение положения
    инкрементальное определение Да
    подходит для S7-1500 Motion Control Да
    Функции измерения
    динамическая регулировка измерения времени Да
    Число пороговых значений, параметрируется 2
    Диапазон измерений
    — Мин. измерение частоты 0,04 Hz
    — Макс. измерение частоты 400 kHz; при четырехкратной обработке
    — Мин. измерение периодов 2,5 µs
    — Макс. измерение периодов 25 s
    Точность
    — Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    — Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    — Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
    Гальваническая развязка
    Гальваническая развязка цифровых вводов
    между каналами Нет
    между каналами, в блоках для 16
    Гальваническая развязка цифровых выводов
    между каналами Нет
    между каналами, в блоках для 16
    Гальваническая развязка каналов
    между каналами и шиной на задней стенке Да
    между каналами и напряжением нагрузки L+ Нет
    Изоляция
    Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
    Окружающие условия
    Температура окружающей среды при эксплуатации
    Горизонтальное монтажное положение, мин. 0 °C
    Горизонтальное монтажное положение, макс. 60 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 50 °C; при рабочей температуре тип. 50 °C дисплей отключается
    Вертикальное монтажное положение, мин. 0 °C
    Вертикальное монтажное положение, макс. 40 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 40 °C; при рабочей температуре тип. 40 °C дисплей отключается
    Проектирование
    Программирование
    Язык программирования
    — KOP Да
    — FUP Да
    — AWL Да
    — SCL Да
    — GRAPH Да
    Защита ноу-хау
    Защита программ пользователя Да
    Защита от копирования Да
    Защита блоков Да
    Защита доступа
    Пароль для дисплея Да
    Степень защиты: защита от записи Да
    Степень защиты: защита от записи/чтения Да
    Степень защиты: полная защита Да
    Контроль времени цикла
    нижний предел настраиваемое минимальное время цикла
    верхний предел задаваемое максимальное время цикла
    Размеры
    Ширина 85 mm
    Высота 147 mm
    Глубина 129 mm
    Массы
    Масса, прибл. 1 050 g
    последнее изменение: 28.06.2016

    Техническая документация по 6ES75111CK000AB0

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
