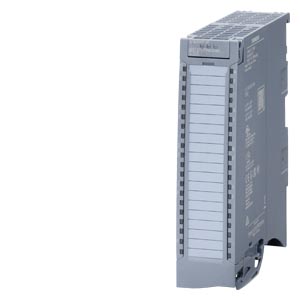

Siemens 6ES7531-7TF00-0AB0 система автоматизации

Name: Siemens 6ES7531-7TF00-0AB0 система автоматизации
Brand: Siemens
Price: 126667 RUB
Availability: InStock

SIMATIC S7-1500, Аналоговый модуль AI 8xHART HF, accuracy 0.1%, 8 channels in groups of 4, common mode voltage: 30 V AC/60 V DC, diagnostics, hardware interrupts calibrate in RUN, delivery including infeed element, shielding bracket and shield terminal

Купить 6ES75317TF000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 126667 руб.

Технические характеристики 6ES75317TF000AB0

SIMATIC S7-1500, analog input module AI 8xHART HF, accuracy 0.1%, 8 channels in groups of 4, common mode voltage: 30 V AC/60 V DC, diagnostics; hardware interrupts calibrate in RUN; delivery including infeed element, shielding bracket and shield terminal

Общая информация

Обозначение типа продукта

AI 8xHART HF

Функциональный стандарт HW

не ниже FS01

Версия микропрограммного обеспечения

V1.0.0

● Возможно обновление микропрограммного обеспечения

Да

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Пуск согласно приоритету

Нет

● Масштабируемый диапазон измерений

Нет

● Измеренные значения масштабируемые

Нет

● Адаптация измерительного диапазона

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V17/V18 с HSP 383

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3/-

● PROFIBUS, версия не ниже GSD/GSD-Revision

V1.0/V5.1

● PROFINET, версия не ниже GSD/GSD-Revision

V2.42 / -

Режим работы

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Да

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

163 mA

Питание датчика

Питание датчика 24 В

● Защита от короткого замыкания

Да

● Макс. выходной ток

20 mA; Макс. 47 мА на канал продолжительностью < 10 с

Мощность

Потребляемая мощность шины на задней стенке

1,15 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,8 W

Аналоговые вводы

Число аналоговых входов

● при измерении тока

Макс. допустимый входной ток для токового входа (предел разрушения)

40 mA

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да

— Сопротивление на входе (от 0 до 20 мА)

125 Ω

● от -20 мА до +20 мА

Да

— Входное сопротивление (от -20 мА до +20 мА)

125 Ω

● от 4 мА до 20 мA

Да

— Входное сопротивление (от 4 мА до 20 мA)

125 Ω; плюс порядка 17 Ом при использовании выключателя против M

Длина провода

● экранированные, макс.

800 m

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

● Настраиваемое время интегрирования

Да

● Время интегрирования (мс)

Fast Mode: 2,5 / 16,67 / 20 / 100 мс; Standard Mode: 7,5 / 50 / 60 / 300 мс

● Основное время преобразования, включая время интегрирования (мс)

ускоренный режим: 7 / 22 / 25 / 106 мс; стандартный режим: 12 / 55 / 65 / 308 мс

● Подавление напряжения помех для частоты помех f1 в Гц

10 / 50 / 60 / 400 Hz

● Основное время выполнения для узла (все каналы разрешены)

каналы 0 и 4, 1 и 5 и т. д. - одновременное попарное измерение; более медленный канал каждой пары определяет базовое время выполнения соответствующей пары каналов; базовое время выполнения представляет собой сумму базового времени преобразования все пар каналов

Выравнивание результатов измерений

● параметрируемое

Да

● Ступень: без ступени

Да

● Ступень: слабая

Да

● Ступень: средняя

Да

● Ступень: сильная

Да

Датчики

Соединение сигнального датчика

● для измерения напряжения

Нет

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

— Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя

820 Ω; при входном напряжении 24 В

● для измерения напряжения в качестве 4-проводного измерительного преобразователя

Да

● для измерения сопротивления с двухпроводным соединением

Нет

● для измерения сопротивления с трехпроводным соединением

Нет

● для измерения сопротивления с четырехпроводным соединением

Нет

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,02 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, макс.

-80 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,02 %

Примечание относительно точности

в случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,1 %; без связи HART

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,05 %; без связи HART

влияние сигнала HART, накладывающегося на входной сигнал, относительно входного диапазона

● ошибка при подавлении частоты помех: 400 Гц

0,19 %; в режиме Standard, 0,55% в режиме Fast

● ошибка при подавлении частоты помех: 60 Гц

0,05 %; в режиме Standard, 0,1% в режиме Fast

● ошибка при подавлении частоты помех: 50 Гц

0,04 %; в режиме Standard, 0,09% в режиме Fast

● ошибка при подавлении частоты помех: 10 Гц

0,02 %; в режиме Standard, 0,03% в режиме Fast

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)

80 dB; в режиме эксплуатации стандарт, 40 дБ в режиме эксплуатации Fast

● Макс. синфазное напряжение

60 В пост. тока/30 В перем. тока

● Мин. синфазные помехи

80 dB

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Да; по два значения верхнего и нижнего пределов

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; при 4 мА до 20 мА, поканально

● Переполнение/незаполнение

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка аналоговых вводов

● между каналами

Нет; но повышенная допустимая разность потенциалов между входами.

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Допустимая разность потенциалов

между различными цепями

60 В пост. тока/30 В перем. тока

между входами (UCM)

60 В пост. тока/30 В перем. тока

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

38,6 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

14,4 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

24,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,44 kg

Безопасность

обновление МПО с цифровой подписью

Нет

целостность данных

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

40 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

270 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420

Разрешения / Сертификаты

General Product Approval
			Miscellaneous	Manufacturer Declaration	China RoHS
General Product Approval			EMV	For use in hazardous locations
					FM
For use in hazardous locations
CCC-Ex		Type Examination Certificate		Miscellaneous	CCC-Ex
Maritime application
				NK / Nippon Kaiji Kyokai
Maritime application			Environment
	CCS (China Classification Society)	KR (Korean Register of Shipping)
