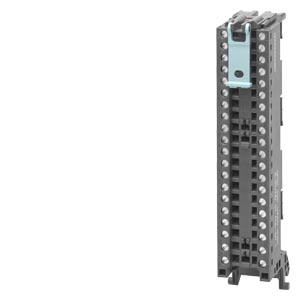

6ES7592-1AM00-0XB0 Программируемый контроллер
SIMATIC S7-1500, ФРОНТШТЕКЕР С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7592-1AM00-0XB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75921AM000XB0
| | SIMATIC S7-1500, FRONTCONNECTOR SCREW-TYPE, 40PIN, FOR 35MM WIDE MODULES, INCL. 4 JUMPERS, AND CABLE STRAP | |
| Соединения | ||
| Соединение периферийных устройств | ||
| Соединения | Винтовые клеммы | |
| Число проводов на одно соединение | 1; или комбинация 2 проводов с сечением до 1,5 мм (сумма) в общем кабельном зажиме | |
| Поперечное сечение провода в мм | ||
| — мин. подсоединяемое сечение для цельных проводов | 0,25 mm | |
| — макс. подсоединяемое сечение для цельных проводов | 1,5 mm | |
| — мин. подсоединяемое сечение для гибких проводов без кабельного зажима | 0,25 mm | |
| — макс. подсоединяемое сечение для гибких проводов без кабельного зажима | 1,5 mm | |
| — мин. подсоединяемое сечение для гибких проводов с кабельным зажимом | 0,25 mm | |
| — макс. подсоединяемое сечение для гибких проводов с кабельным зажимом | 1,5 mm | |
| Поперечное сечение провода по AWG | ||
| — мин. подсоединяемое сечение для цельных проводов | 24 | |
| — макс. подсоединяемое сечение для цельных проводов | 16 | |
| — мин. подсоединяемое сечение для гибких проводов без кабельного зажима | 24 | |
| — макс. подсоединяемое сечение для гибких проводов без кабельного зажима | 16 | |
| — мин. подсоединяемое сечение для гибких проводов с кабельным зажимом | 24 | |
| — макс. подсоединяемое сечение для гибких проводов с кабельным зажимом | 16 | |
| Обработка концов жил | ||
| — Мин. длина зачистки изоляции проводов | 10 mm | |
| — Макс. длина зачистки изоляции проводов | 11 mm | |
| — Кабельный зажим согласно DIN 46228 без пластмассовой муфты | Форма A, длиной 10 мм и 12 мм | |
| — Кабельный зажим согласно DIN 46228 с пластмассовой муфтой | Форма E длиной 10 мм и 12 мм | |
| Монтаж | ||
| — Инструмент | Отвертка, коническое исполнение, от 3 до 3,5 мм | |
| — Мин. момент затяжки | 0,4 N·m | |
| — Макс. момент затяжки | 0,7 N·m | |
| Размеры | ||
| Ширина | 25,5 mm | |
| Высота | 131 mm | |
| Глубина | 37 mm | |
| Массы | ||
| Масса, прибл. | 123 g | |
| последнее изменение: | 20.06.2016 | |
