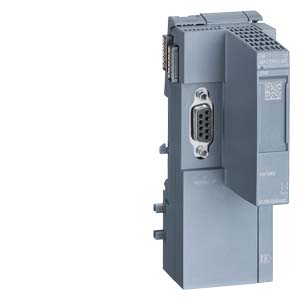

6ES7545-5DA00-0AB0 Программируемый контроллер
SIMATIC DP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PROFIBUS DP ДЛЯ ОСНАЩЕНИЯ МОДУЛЕЙ ET 200SP CPU ИНТЕРФЕЙСОМ PROFIBUS DP (9-ПОЛЮСНЫЙ, SUB-D, РОЗЕТКА) DP-МАСТЕР ДЛЯ 125 DP-ПОДЧИНЁННЫХ
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7545-5DA00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75455DA000AB0
| | SIMATIC DP, CM PROFIBUS DP FOR ET 200SP CPU MODULE WITH PROFIBUS DP INTERF. (9 PIN SUB-D, FEMALE) DP-MASTER FOR 125 DP-SLAVES | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, CM DP | |
| Функциональный стандарт HW | FS01 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 обновление 3 | |
| Вид конструкции/монтаж | ||
| Возможен монтаж в стойку | Нет | |
| Возможен монтаж на шину | Да; Стандартная монтажная шина | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Интерфейсы | ||
| Число интерфейсов PROFIBUS | 1 | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| RS 485 | Да | |
| Функции | ||
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Связь SIMATIC | Да | |
| Физические параметры интерфейсов | ||
| RS 485 | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. длина провода | 100 m | |
| Протоколы | ||
| Ведущее устройство PROFIBUS DP | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Маршрутизация наборов данных | Да | |
| — Тактовая синхронизация | Нет | |
| — Равноудаленность | Нет | |
| — Число подчиненных устройств DP | 125 | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| Подчиненное устройство PROFIBUS DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да | |
| Макс. адресная область | 120 | |
| Макс. количество полезных данных на адресную область | 128 byte | |
| Службы | ||
| — Связь PG/OP | Да; только при активном интерфейсе | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — S7-связь | Да; только при активном интерфейсе | |
| — Прямой обмен данными (поперечная связь) | Да; без абонента – только пассивный издатель | |
| — DPV1 | Да | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Диагностический светодиодный индикатор | ||
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| между шиной на задней стенке и интерфейсом | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Размеры | ||
| Ширина | 35 mm | |
| Высота | 117 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 80 g | |
| последнее изменение: | 20.06.2016 | |
