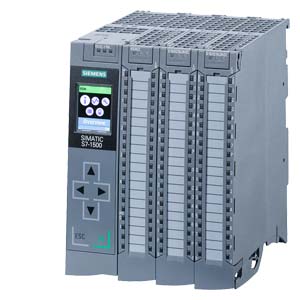

6ES7512-1CK00-0AB0 Программируемый контроллер
SIMATIC S7-1500, КОМПАКТНЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1512C-1 PN, РАБОЧАЯ ПАМЯТЬ 250 КБ ДЛЯ ПРОГРАММЫ И 1 МБ ДЛЯ ДАННЫХ, 32 ДИСКРЕТНЫХ ВХОДА, 32 ДИСКРЕТНЫХ ВЫХОДА, 5 АНАЛОГОВЫХ ВХОДОВ, 2 АНАЛОГОВЫХ ВЫХОДА, 6 ВЫСОКОСКОРОСТНЫХ СЧЁТЧИКОВ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ПРОИЗВОДИТЕЛЬНОСТЬ 48 НС НА БИТОВУЮ ОПЕРАЦИЮ, ФРОНТШТЕКЕРЫ В КОМПЛЕКТЕ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7512-1CK00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75121CK000AB0
| | SIMATIC S7-1500 COMPACT CPU CPU 1512C-1 PN, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 250 KB FOR PROGRAM AND 1 MB FOR DATA, 32 DIGITAL INPUTS, 32 DIGITAL OUTPUTS, 5 ANALOG INPUTS, 2 ANALOG OUTPUTS, 6 HIGH SPEED COUNTERS, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 48 NS BIT-PERFORMANCE, INCL. FRONT CONNECTOR PUSH-IN, SIMATIC MEMORY CARD NECESSARY | |
| Общая информация | ||
| Обозначение типа продукта | ЦПУ 1512C-1 PN | |
| Функциональный стандарт HW | FS01 | |
| Версия микропрограммного обеспечения | V1.8 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 обновление 4 | |
| Управление конфигурацией | ||
| посредством набора данных | Да | |
| Дисплей | ||
| Диагональ экрана (см) | 3,45 cm | |
| Элементы управления | ||
| Число клавиш | 6 | |
| Переключатель режимов работы | 1 | |
| Напряжение питания | ||
| Вид напряжения питания | 24 В пост. тока | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V; 20,4 В пост. тока для питания цифровых входов/выходов | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отклчении напряжения | 5 ms; относится к напряжению питания на ЦП | |
| Входной ток | ||
| Потребление тока (номинальное) | 0,8 A; цифровая периферия на системе запитывается отдельно | |
| Макс. ток включения | 1,9 A; Номинальное значение | |
| It | 0,34 A·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 20 mA; на группу | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 30 mA; на группу, без нагрузки | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Питание датчика | ||
| Число выходов | 2; совместное питание датчика 24 В на 16 цифровых входов | |
| Питание датчика 24 В | ||
| 24 В | Да; L+ (-0,8 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 1 A | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке (сбалансированная) | 9 W | |
| Мощность питания шины на задней стенке | 10 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 15,2 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенное (для программ) | 250 kbyte | |
| встроенное (для данных) | 1 Mbyte | |
| Память загрузки | ||
| вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |
| Хранение в буфере | ||
| не требует обслуживания | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 48 ns | |
| нормальное время операций со словами | 58 ns | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 77 ns | |
| нормальное время выполнения операций с плавающей точкой | 307 ns | |
| Блоки ЦП | ||
| Число элементов (всего): | 2 000 | |
| Блоки данных (DB) | ||
| Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999 | |
| Макс. размер | 1 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт | |
| Функциональные блоки (FB) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 250 kbyte | |
| Функции (FC) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 250 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 250 kbyte | |
| Число свободных организационных блоков циклического выполнения | 100 | |
| Число организационных блоков прерывания по времени | 20 | |
| Число организационных блоков прерываний с задержкой | 20 | |
| Число организационных блоков циклических прерываний | 20 | |
| Число организационных блоков аппаратного прерывания | 50 | |
| Число организационных блоков прерывания DPV1 | 3 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1 | |
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | 2 | |
| Число пусковых организационных блоков | 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4 | |
| Число организационных блоков обработки синхронных ошибок | 2 | |
| Число организационных блоков обработки диагностических сигналов | 1 | |
| Глубина вложенности | ||
| на класс приоритета | 24 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| Счетчик IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| Остаточность | ||
| — настраивается | Да | |
| Таймеры S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| Таймер IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| Остаточность | ||
| — настраивается | Да | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт | |
| Маркер | ||
| Макс. число | 16 kbyte | |
| Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да | |
| Предварительно заданный остаток | Нет | |
| Локальные данные | ||
| на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |
| Адресная область | ||
| Число модулей ввода-вывода | 2 048; макс. количество модулей / подмодули | |
| Периферийная адресная область | ||
| Вводы | 32 kbyte; все входы включены в образ процесса | |
| Выводы | 32 kbyte; все выходы включены в образ процесса | |
| в том числе на каждую встроенную подсистему ввода-вывода | ||
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| в том числе на CM/CP | ||
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 32 | |
| Конфигурация аппаратного обеспечения | ||
| Число децентрализованных систем ввода-вывода | 20 | |
| Число ведущих устройств DP | ||
| по CM | 6; В совокупности может быть вставлено не более 6 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Число контроллеров ввода-вывода | ||
| встроенный | 1 | |
| по CM | 6; В совокупности может быть вставлено не более 6 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 32; ЦП + 31 модуль | |
| Макс. число строк | 1 | |
| Коммуникационный модуль для двухточечного соединения | ||
| Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд | |
| Время | ||
| Часы | ||
| Тип | Аппаратные часы | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Счетчик рабочего времени | ||
| Число | 16 | |
| Синхронизация времени | ||
| поддерживается | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | Да | |
| Цифровые входы | ||
| встроенные каналы (цифровые входы) | 32 | |
| Входная характеристика по IEC 61131, тип 3 | Да | |
| Функции цифровых входов, параметрируемые | ||
| Запуск/остановка порта | Да; при активированной технологической функции | |
| Сбор данных | Да; при активированной технологической функции | |
| Синхронизация | Да; при активированной технологической функции | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 2,5 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; нет / 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 мс | |
| — с "0" на "1", мин. | 6 µs; при параметрировании "нет" | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 6 µs; при параметрировании "нет" | |
| — с "1" на "0", макс. | 20 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да; идентично как для стандартных входов | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Да; идентично как для стандартных входов | |
| — с "0" на "1", мин. | 6 µs; при параметрировании "нет" | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 6 µs; при параметрировании "нет" | |
| — с "1" на "0", макс. | 20 ms | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 600 м для технологических функций; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 100 кГц | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид цифровых выходов | Транзистор | |
| встроенные каналы (цифровые выходы) | 32 | |
| с втекающим током | Да; Двухтактный выход | |
| Защита от короткого замыкания | Да; электронная/тепловая | |
| Нормальный порог срабатывания | 1,6 А при стандартном выходе, 0,5 А при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода | |
| Ограничение индуктивного напряжения отключения | -0,8 В | |
| Включение цифрового входа | Да | |
| Функции цифровых выходов, параметрируемые | ||
| Переключение при сравнительных значениях | Да; в качестве выходного сигнала высокоскоростного счетчика | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A; 0,1 А при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода | |
| при ламповой нагрузке, макс. | 5 W; 1 Вт при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 ; 240 Ом при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода | |
| верхний предел | 12 k | |
| Выходное напряжение | ||
| Вид выходного напряжения | пост. ток | |
| для сигнала "0", макс. | 1 V; при выходе High Speed; то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода | |
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A; 0,1 А при выходе High Speed, то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода, учитывать снижение номинальных значений параметров | |
| для сигнала "1", диапазон допустимых значений, мин. | 2 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A; 0,12 А при выходе High Speed, то есть при использовании быстрого выхода (DQ1, DQ3 ... DQ7) в качестве HSC-выхода, учитывать снижение номинальных значений параметров | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 100 µs | |
| с "1" на "0", макс. | 500 µs; в зависимости от нагрузки | |
| для технологических функций | ||
| — с "0" на "1", макс. | 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве | |
| — с "1" на "0", макс. | 5 µs; в зависимости от используемого выхода, см. дополнительное описание в руководстве | |
| Параллельное подключение двух выходов | ||
| для логических схем | Да; Для технологических функций: Нет | |
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да; Для технологических функций: Нет | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 0,5 A; см. дополнительное описание в руководстве | |
| Макс. суммарный ток на узл | 8 A; см. дополнительное описание в руководстве | |
| Электрический ток на источник питания, макс. | 4 A; 2 источника питания на группу, ток на источник питания макс. 4 А, см. дополнительное описание в руководстве | |
| для технологических функций | ||
| — Макс. ток на канал | 0,1 A; см. дополнительное описание в руководстве | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 600 м для технологических функций; в зависимости от выходной частоты, нагрузки и качества кабеля | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| Аналоговые вводы | ||
| Число аналоговых входов | 5; 4x для U/I, 1x для R/RTD | |
| при измерении тока | 4; макс. | |
| при измерении напряжения | 4; макс. | |
| при измерении сопротивления/измерении резистивным термометром | 1 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 28,8 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Мин. время цикла (все каналы) | 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве | |
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да; физический диапазон измерения: ± 10 В | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| от 1 В до 5 В | Да; физический диапазон измерения: ± 10 В | |
| Входное сопротивление (от 1 В до 5 В) | 100 k | |
| от -10 до +10 В | Да | |
| Сопротивление на входе (от -10 до 10 В) | 100 k | |
| от -5 до +5 В | Да; физический диапазон измерения: ± 10 В | |
| Сопротивление на входе (от -5 до +5 В) | 100 k | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да; физический диапазон измерения: ± 20 В | |
| Сопротивление на входе (от 0 до 20 мА) | 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |
| от 4 мА до 20 мA | Да; физический диапазон измерения: ± 20 В | |
| Входное сопротивление (от 4 мА до 20 мA) | 50 ; не включая прибл. 55 Ом на защиту от перенапряжения посредством позистора | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да; Стандарт/климатический | |
| Сопротивление на входе (Ni 100) | 10 M | |
| Pt 100 | Да; Стандарт/климатический | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да; физический диапазон измерения: 0 ... 600 Ом | |
| Сопротивление на входе (от 0 до 150 Ом) | 10 M | |
| от 0 до 300 Ом | Да; физический диапазон измерения: 0 ... 600 Ом | |
| Сопротивление на входе (от 0 до 300 Ом) | 10 M | |
| от 0 до 600 Ом | Да | |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | |
| Длина провода | ||
| экранированные, макс. | 800 m; при U/I, 200 м при R/RTD | |
| Аналоговые выводы | ||
| встроенные каналы (аналоговые выходы) | 2 | |
| Мин. время цикла (все каналы) | 1 ms; в зависимости от параметрированного подавления частотных помех, подробности см. в способе преобразования в руководстве | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от 1 В до 5 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 100 nF | |
| при выходных токах, макс. | 500 | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да; 2,5 / 16,67 / 20 / 100 мс, воздействует на все каналы | |
| Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да | |
| Ступень: без ступени | Да | |
| Ступень: слабая | Да | |
| Ступень: средняя | Да | |
| Ступень: сильная | Да | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Время установления | ||
| для омической нагрузки | 1,5 ms | |
| для емкостной нагрузки | 2,5 ms | |
| для индуктивной нагрузки | 2,5 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Сигналы датчика, инкрементальный датчик (асимметричный) | ||
| Входное напряжение | 24 V | |
| Макс. входная частота | 100 kHz | |
| Макс. частота счетчика | 400 kHz; при четырехкратной обработке | |
| Инкрементальный датчик с путями A/B, 90° со смещением фаз | Да | |
| Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем | Да | |
| Импульсный датчик | Да | |
| Импульсный датчик с направлением | Да | |
| Импульсный датчик, один импульс на каждое направление счета | Да | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,1 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, макс. | -60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между выходами, макс. | -80 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | Pt100 стандарт: ±2 K, Pt100 климат: ±1 K, Ni100 стандарт: ±1,2 K, Ni100 климат: ±1 K | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | Pt100 стандарт: ±1 K, Pt100 климат: ±0,5 K, Ni100 стандарт: ±0,6 K, Ni100 климатический: ±0,5 K | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 60 dB; при 400 Гц: 50 дБ | |
| Интерфейсы | ||
| Число разъемов PROFINET | 1 | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| RJ 45 (Ethernet) | Да; X1 | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Связь SIMATIC | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | Да | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | ||
| 100 Мбит/с | Да | |
| втоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Светодиодный индикатор состояния Industrial-Ethernet | Да | |
| Протоколы | ||
| Число соединений | ||
| Макс. число соединений | 128; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям | |
| Число соединений, резервируемых для ES/HMI/интернета | 10 | |
| Число соединений по встроенным интерфейсам | 88 | |
| Число соединений S7-маршрутизации | 16 | |
| Контроллер PROFINET IO | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Тактовая синхронизация | Да | |
| — Открытая связь IE | Да | |
| — IRT | Да | |
| — MRP | Да; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50 | |
| — PROFIenergy | Да | |
| — Пуск согласно приоритету | Да; макс. 32 PROFINET-устройства | |
| — Макс. число подключаемых устройств ввода-вывода | 128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по PROFIBUS или PROFINET. | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |
| Время обновления при IRT | ||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим | |
| — для тактового импульса передачи 1 мс | от 1 мс до 16 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 32 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 64 мс | |
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) | |
| Время обновления при RT | ||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 128 мс | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 256 мс | |
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 512 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 512 мс | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да | |
| — IRT | Да | |
| — MRP | Да | |
| — PROFIenergy | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |
| Связь SIMATIC | ||
| S7-связь, в качестве сервера | Да | |
| S7-связь, в качестве клиента | Да | |
| Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| — Макс. размер данных | 64 kbyte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| — Макс. размер данных | 64 kbyte | |
| UDP | Да | |
| — Макс. размер данных | 1 472 byte | |
| DHCP | Нет | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Интернет-сервер | ||
| HTTP | Да; Стандартные страницы и страницы, определяемые пользователем | |
| HTTPS | Да; Стандартные страницы и страницы, определяемые пользователем | |
| Другие протоколы | ||
| MODBUS | Да; MODBUS TCP | |
| Резервирование среды передачи | ||
| Нормальное время переключения в случае прерывания линии | 200 ms | |
| Макс. число абонентов в кольце | 50 | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; с мин. числом OB 6 x цикл 625 мкс | |
| Равноудаленность | Да | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 32 | |
| Сообщения относительно блоков | Да | |
| Макс. число настраиваемых аварийных сигналов | 5 000 | |
| Число одновременно активных аварийных сигналов в пуле аварийных сигналов | ||
| Число резервированных аварийных сигналов пользователя | 300 | |
| Число резервированных аварийных сигналов для системной диагностики | 100 | |
| Количество резервированных аварийных сигналов для технологических объектов Motion Control | 80 | |
| Функции испытания и ввода в эксплуатацию | ||
| Общий ввод в эксплуатацию (Team Engineering) | возможен параллельный онлайн-доступ для до 5 систем инжиниринга | |
| Блок состояния | Да; до 8 одновременно (в сумме через все клиенты ES) | |
| Одиночный шаг | Нет | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 200; на запрос | |
| — из них переменных управления, макс. | 200; на запрос | |
| Принудительное исполнение | ||
| Принудительное исполнение, переменные | Периферийные входы/выходы | |
| Макс. число переменных | 200 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 1 000 | |
| — из них устойчивых к отказу сети | 500 | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 4; на одно слежение возможны данные в объеме 512 кбайт | |
| Аварйные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; для аналоговых входов/выходов, см. описание в руководстве | |
| Короткое замыкание | Да; для аналоговых выходов, см. описание в руководстве | |
| Ошибка перехода A/B инкрементального датчика | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN/STOP | Да | |
| Светодиод ERROR | Да | |
| Светодиод MAINT | Да | |
| Контроль напряжения питания (PWR-LED) | Да | |
| Индикатор состояния канала | Да | |
| для диагностики канала | Да; для аналоговых входов/выходов | |
| Индикатор соединения LINK TX/RX | Да | |
| Поддерживаемые технологические объекты | ||
| Управление перемещениями | ||
| Ось числа оборотов | ||
| — Макс. число осей числа оборотов | 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| Ось позиционирования | ||
| — Макс. число осей позиционирования | 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| Оси равномерного хода (относительный равномерный ход редукторов) | ||
| — Количество осей, макс. | 3; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| Внешние датчики | ||
| — Макс. число внешних датчиков | 6; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| Регулятор | ||
| PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |
| PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |
| PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |
| Счет и измерение | ||
| Высокоскоростной датчик | Да | |
| Встроенные функции | ||
| Число счетчиков | 6 | |
| Макс. частота счета (счетчик) | 400 kHz; при четырехкратной обработке | |
| Функции счета | ||
| Непрерывный счет | Да | |
| Режим счета параметрируется | Да | |
| Аппаратный затвор через цифровой вход | Да | |
| Программный затвор | Да | |
| Остановка в зависимости от события | Да | |
| Синхронизация через цифровой вход | Да | |
| Блоки сравнения | ||
| — Число блоков сравнения | 2; на счетный канал; подробную информацию см. в руководстве | |
| — Зависимость от направления | Да | |
| — изменяется в программе пользователя | Да | |
| Определение положения | ||
| инкрементальное определение | Да | |
| подходит для S7-1500 Motion Control | Да | |
| Функции измерения | ||
| динамическая регулировка измерения времени | Да | |
| Число пороговых значений, параметрируется | 2 | |
| Диапазон измерений | ||
| — Мин. измерение частоты | 0,04 Hz | |
| — Макс. измерение частоты | 400 kHz; при четырехкратной обработке | |
| — Мин. измерение периодов | 2,5 µs | |
| — Макс. измерение периодов | 25 s | |
| Точность | ||
| — Измерение частоты | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| — Измерение периодов | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| — Измерение скорости | 100 имп./м; в зависимости от интервала измерения и обработки сигналов | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 16 | |
| Гальваническая развязка цифровых выводов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 16 | |
| Гальваническая развязка каналов | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 50 °C; при рабочей температуре тип. 50 °C дисплей отключается | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 40 °C; См. данные для снижения значений параметров для периферии на борту в руководстве; дисплей: 40 °C; при рабочей температуре тип. 40 °C дисплей отключается | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — GRAPH | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя | Да | |
| Защита от копирования | Да | |
| Защита блоков | Да | |
| Защита доступа | ||
| Степень защиты: защита от записи | Да | |
| Степень защиты: защита от записи/чтения | Да | |
| Степень защиты: полная защита | Да | |
| Контроль времени цикла | ||
| нижний предел | настраиваемое минимальное время цикла | |
| верхний предел | задаваемое максимальное время цикла | |
| Размеры | ||
| Ширина | 110 mm | |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | ||
| Масса, прибл. | 1 360 g | |
| последнее изменение: | 28.06.2016 | |
Техническая документация по 6ES75121CK000AB0
- Каталог продукции «Программируемые контроллеры S7-1500»
язык: RU, страниц: 164, размер: 12.71 Мб - Брошюра «SIMATIC S7-1500 - универсальные программируемые контроллеры нового поколения»
язык: RU, страниц: , размер: 231.19 Кб - Брошюра «SIMATIC S7-1500 плюс TIA Portal. Мощность + эффективность. Безусловный плюс в автоматизации»
язык: RU, страниц: 8, размер: 939.67 Кб - Обзорный буклет «S7-1500 — программируемый контроллер нового поколения»
язык: RU, страниц: , размер: 5.14 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AI 4xU/I/RTD/TC»
язык: RU, страниц: 98, размер: 1.76 Мб - Руководство по конфигурированию/установке «SIMATI S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I HS»
язык: RU, страниц: 500, размер: 1.98 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I/RTD/TC ST»
язык: RU, страниц: 500, размер: 3.17 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AQ 2xU/I ST»
язык: RU, страниц: , размер: 946.81 Кб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 4xU/I ST»
язык: RU, страниц: 500, размер: 1.43 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 8xU/I HS»
язык: RU, страниц: 500, размер: 1.90 Мб
