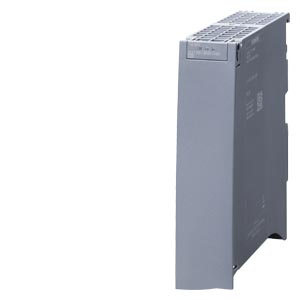

Siemens 6ES7556-1AA00-0AB0 система автоматизации

Name: Siemens 6ES7556-1AA00-0AB0 система автоматизации
Brand: Siemens
Price: 90994 RUB
Availability: InStock

SIMATIC S7-1500, TM NPU, Technology модуль for Applications with artificial Intelligence, 1 x Ethernet, 1 x USB, 1 x SD ******************************* Special sales release required

Купить 6ES75561AA000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 90994 руб.

Технические характеристики 6ES75561AA000AB0

***spare part*** SIMATIC S7-1500, TM NPU, technology module for applications with artificial intelligence, 1x Ethernet, 1x USB, 1x SD

Общая информация

Обозначение типа продукта

TM NPU

Функциональный стандарт HW

Версия микропрограммного обеспечения

V2.0

● Возможно обновление микропрограммного обеспечения

Да

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Искусственный интеллект/использование нейронных сетей

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V17 с HSP

● STEP 7 проектируемая/интегрированная среда, версия не ниже

- / -

● PROFIBUS, версия не ниже GSD/GSD-Revision

- / -

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.35

Вид конструкции/монтаж

Монтажное положение

горизонтальная установка, вертикальная установка

Монтаж на шины

Да

Монтаж в распределительный шкаф

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Защита от короткого замыкания

Да

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms

Входной ток

Потребление тока (номинальное)

0,35 A; входное напряжение 24 В, нагрузка на USB 800 мА, окружающая температура 25°C

Макс. потребление тока

0,6 A

Макс. ток включения

3 A

I²t

0,17 A²·s

Мощность

Потребляемая мощность шины на задней стенке

0,65 W

Потребляемая мощность шины на задней стенке (сбалансированная)

1,1 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,6 W

Процессор

Тип процессора

процессор LEON Myriad X 2x, 700 МГц

Адресная область

Адресное пространство на модуль

● Вводы

254 byte; +2 байта для информации QI и битов состояния, зависящих от приложения

● Выводы

254 byte; +2 прикладных управляющих байта

Интерфейсы

Количество интерфейсов Ethernet

Число USB-разъемов

Слот для карты памяти SD Card

Да

1. интерфейс

Тип интерфейса

Ethernet

гальванически развязанный

Да; AC 1 500 В (типовые испытания)

поддерживаемый формат изображения

YUYV422, UYVY422

поддерживаемое разрешение изображения

1280 x 1024, 1280 x 720, 640 x 480

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да

● Число портов

● встроенный коммутатор

Нет

2. интерфейс

Тип интерфейса

USB

гальванически развязанный

Да; 500 В DC (типовые испытания)

поддерживаемый формат изображения

YUYV422

поддерживаемое разрешение изображения

1280 x 720

Физические параметры интерфейсов

● USB

Да; только для пусконаладки и тестирования

● Число портов

● Макс. выходной ток на интерфейс

900 mA

Физические параметры интерфейсов

RJ 45 (Ethernet)

● 1000 Мбит/с

Да

USB-порт

● Спецификация USB

USB 3.1

● Исполнение USB-порта

Тип USB-разъема: A

Протоколы

Протоколы (Ethernet)

● GigE Vision

Да; V2.1

Интернет-сервер

● поддерживается

Да; только для целей отладки; в штатном режиме подлежит деактивации

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да

Аварийные сигналы

Нет

Диагностическая функция

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да

● Светодиод ERROR

Да

● Светодиод MAINT

Да

● Светодиод LINK

Да

● Контроль напряжения питания (PWR-LED)

Да

Изоляция

Изоляция, испытанная посредством

1.500 В AC между Ethernet и функциональным заземлением

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-25 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-25 °C

● вертикальный настенный монтаж, макс.

40 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Децентрализованный режим работы

на SIMATIC S7-300

Да

на SIMATIC S7-400

Да

на SIMATIC S7-1200

Да

на SIMATIC S7-1500

Да

на ведущем устройстве Standard PROFIBUS

Нет

на контроллере Standard PROFINET

Нет

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

400 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
IDEA	4	3567
UNSPSC	15	32-15-17-05
