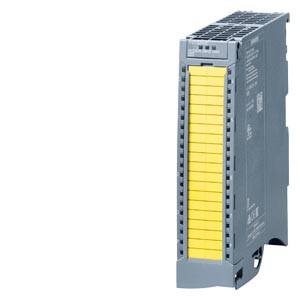

Siemens 6AG2526-2BF00-1AB0 система автоматизации

Name: Siemens 6AG2526-2BF00-1AB0 система автоматизации
Brand: Siemens
Price: 178917 RUB
Availability: InStock

SIPLUS S7-1500, Отказобезопасный модуль дискретных выходов F-DQ 8x24VDC/2A RAIL, в исполнении для ж/д, рабочая температура -25 ... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-2BF00-0AB0 . Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2A PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)

Купить 6AG25262BF001AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 178917 руб.

Технические характеристики 6AG25262BF001AB0

SIPLUS S7-1500 F-DQ 8x24VDC 2A T1 rail based on 6ES7526-2BF00-0AB0 with conformal coating, -30…+60 °C, OT1 with ST1/2 (+70 °C für 10 minutes), F digital output module, 35 mm overall width; up to PL e (ISO 13849-1)/ SIL3 (IEC 61508)

Общая информация

Обозначение типа продукта

F-DQ 8x24VDC/2A PPM

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

основано на

6ES7526-2BF00-0AB0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Режим работы

● DQ

Да

● MSO

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Нет

Входной ток

Потребление тока (номинальное)

110 mA; без нагрузки

Макс. потребление тока

130 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Мощность

Потребляемая мощность шины на задней стенке

0,8 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

11 W

Адресная область

Адресное пространство на модуль

● Вводы

6 byte; S7-300/400F CPU, 5 байт

● Выводы

6 byte; S7-300/400F CPU, 5 байт

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● электронный кодирующий элемент тип F

Да

Цифровые выводы

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Защита от короткого замыкания

Да

Распознавание обрыва провода

Да

● Нормальный порог срабатывания

8 mA

Защита от перегрузки

Да

● Нормальный порог срабатывания

2,9 A

Ограничение индуктивного напряжения отключения

Включает PM: -24 В + (-47 В), включает PP: -24 В

Включение цифрового входа

Да; дискретный выход согласно МЭК 61131-2, тип 2

Коммутационная способность выходов

● при омической нагрузке, макс.

2 A

● при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

● нижний предел

12 Ω

● верхний предел

2 000 Ω

Выходное напряжение

● для сигнала "1", мин.

24 V; L+ (-0,5 В)

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "0", ток покоя, макс.

0,5 mA; Переключение PP или P- и M-переключатель отдельно, переключение PM: макс. 1 мА

Частота коммутации

● при омической нагрузке, макс.

30 Hz

● при индуктивной нагрузке, макс.

0,1 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

2 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

16 A

— до 60 ℃, макс.

8 A

вертикальный настенный монтаж

— до 40 °C, макс.

8 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

500 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Нет

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Да

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 3

● SIL согласно EN 50126, 50128, 50129

SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 6,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-09 1/ч

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50121-5

Да; ЭМС для стационарных установок и оборудования железнодорожного электроснабжения (необходимы экранированные кабели)

● EN 50124-1

Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; Рельсовый транспорт - температурный класс OT1, ST1/ST2, горизонтальное монтажное положение

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; = Tмин (вкл. конденсацию / мороз)

● горизонтальный настенный монтаж, макс.

60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)

● вертикальный настенный монтаж, мин.

-30 °C; = Tмин

● вертикальный настенный монтаж, макс.

40 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

300 g

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
