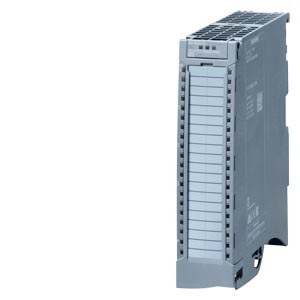

    Siemens 6ES7532-5ND00-0AB0 система автоматизации

    Siemens 6ES7532-5ND00-0AB0 система автоматизации

    SIMATIC S7-1500, Модуль аналоговых выходов AQ 4 X U/I HF, разрешение 16 бит, точность 0,1%, 4 канала (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, замещающее значение, включая вводной элемент, зажим и клемму заземления

    Купить 6ES75325ND000AB0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 86196 руб.

    Технические характеристики 6ES75325ND000AB0

    		 SIMATIC S7-1500, analog output module AQ 4xU/I HF, 16-bit resolution accuracy 0.1%, 4 channels in groups of 1, common mode voltage: 30 V AC/60 V DC, diagnostics; substitute value, isochronous mode; the module supports the safety-oriented shutdown of load groups up to SIL2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015. delivery including infeed element, shielding bracket and shield terminal: front connector (screw terminals or push-in) to be ordered separately
    Общая информация
    Обозначение типа продукта AQ 4 x U/I HF
    Функциональный стандарт HW не ниже FS01
    Версия микропрограммного обеспечения Версия 1.1.0
    ● Возможно обновление микропрограммного обеспечения Да
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Да
    ● Пуск согласно приоритету Да
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V14 / -
    ● STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
    ● PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
    ● PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
    Режим работы
    ● Выборка с запасом по частоте дискретизации Нет
    ● MSO Да
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Калибровка в режиме RUN возможна Да
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Входной ток
    Макс. потребление тока 160 mA
    Мощность
    Потребляемая мощность шины на задней стенке 0,95 W
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 5 W
    Аналоговые выводы
    Число аналоговых выходов 4
    Выход напряжения, защита от короткого замыкания Да
    Макс. выходное напряжение, ток короткого замыкания 24 mA
    Макс. выходной ток, напряжение при работе без нагрузки 22 V
    Мин. время цикла (все каналы) 125 µs; независимо от числа активированных каналов
    Диапазоны выходных параметров, напряжение
    ● от 0 до 10 В Да
    ● от 1 В до 5 В Да
    ● от -5 до +5 В Нет
    ● от -10 до +10 В Да
    Диапазоны выходных параметров, ток
    ● от 0 до 20 мА Да
    ● от -20 мА до +20 мА Да
    ● от 4 мА до 20 мA Да
    Подключение исполнительных элементов
    ● для выхода напряжения двухпроводного соединения Да
    ● для выхода напряжения четырехпроводного соединения Да
    ● для выхода тока двухпроводного соединения Да
    Сопротивление нагрузки (в номинальном диапазоне выхода)
    ● при выходных напряжениях мин. 1 kΩ; 0,5 кОм при 1 - 5 В
    ● при выходных напряжениях, емкостная нагрузка, макс. 1 µF
    ● при выходных токах, макс. 750 Ω
    ● при выходных токах, индуктивная нагрузка, макс. 10 mH
    Длина провода
    ● экранированные, макс. 800 m; для тока, 200 м для напряжения
    Формирование аналоговой величины для выходов
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    ● Время преобразования (на канал) 125 µs; независимо от числа активированных каналов
    Время установления
    ● для омической нагрузки 0,2 ms; см. дополнительное описание в руководстве
    ● для емкостной нагрузки 1,8 ms; см. дополнительное описание в руководстве
    ● для индуктивной нагрузки 2 ms; см. дополнительное описание в руководстве
    Погрешности/точность
    Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
    Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,015 %
    Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,002 %/K
    перекрестные модуляции между выходами, макс. -100 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) 0,005 %
    Примечание относительно точности в случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона выходных параметров, (+/-) ±10 В; от 0 В до 10 В: ±0,12 %; от 1 В до 5 В: ±0,1 %
    ● Ток относительно диапазона выходных параметров, (+/-) ±20 мА; от 0 мА до 20 мА: ±0,2 %; от 4 мА до 20 мА: ±0,12 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона выходных параметров, (+/-) 0,06 %
    ● Ток относительно диапазона выходных параметров, (+/-) 0,1 %
    Тактовая синхронизация
    Мин. время обработки и активации (TWA) 100 µs
    Макс. время цикла шины (TDP) 250 µs
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Возможность включения заменяющих значений Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да; только при выводе тока
    ● Короткое замыкание Да; только при выводе напряжения
    ● Переполнение/незаполнение Да
    Диагностический светодиодный индикатор
    ● Светодиод RUN Да; зеленые светодиоды
    ● Светодиод ERROR Да; красный светодиод
    ● Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; красный светодиод
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Да
    ● между каналами, в блоках для 1
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением нагрузки L+ Да
    Допустимая разность потенциалов
    между различными цепями 60 В пост. тока/30 В перем. тока; изоляция рассчитана для 120 В перем. тока базовая изоляция: между каналами и напряжением питания L+, между каналами и шиной на задней стенке, между каналами
    Изоляция
    Изоляция, испытанная посредством пост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке
    Стандарты, допуски, сертификаты
    пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS03
    Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
    ● Уровень производительности согласно ISO 13849-1 PL d
    ● Категория согласно ISO 13849-1 Кат. 3
    ● Уровень полноты безопасности согласно IEC 62061 SIL 2
    ● примечание о противоаварийном отключении https://support.industry.siemens.com/cs/de/en/view/39198632
    Безопасность
    обновление МПО с цифровой подписью Нет
    целостность данных Нет
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -25 °C; Не ниже FS02
    ● горизонтальный настенный монтаж, макс. 60 °C
    ● вертикальный настенный монтаж, мин. -25 °C; Не ниже FS02
    ● вертикальный настенный монтаж, макс. 40 °C
    Размеры
    Ширина 35 mm
    Высота 147 mm
    Глубина 129 mm
    Массы
    Масса, прибл. 300 g
    Классификации
    Версия Классификация
    eClass 14 27-24-22-01
    eClass 12 27-24-22-01
    eClass 9.1 27-24-22-01
    eClass 9 27-24-22-01
    eClass 8 27-24-22-01
    eClass 7.1 27-24-22-01
    eClass 6 27-24-22-01
    ETIM 10 EC001420
    ETIM 9 EC001420
    ETIM 8 EC001420
    ETIM 7 EC001420
    IDEA 4 3562
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    Manufacturer Declaration

    последнее изменение: 23.10.2025
