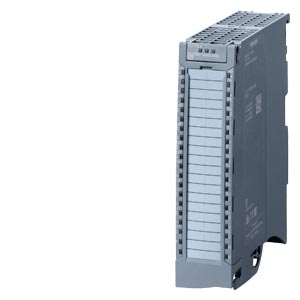

Siemens 6ES7553-1AA01-0AB0 система автоматизации

Name: Siemens 6ES7553-1AA01-0AB0 система автоматизации
Brand: Siemens
Price: 93922 RUB
Availability: InStock

SIMATIC S7-1500, TM Интерфейсный модуль PTO 4 для шаговых приводов, 4 канала выхода импульсной последовательности PTO: 24 В, RS-422, 5 В, 2 цифровых входа, 1 цифровой вход 24 В постоянного тока на канал

Купить 6ES75531AA010AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 93922 руб.

Технические характеристики 6ES75531AA010AB0

SIMATIC S7-1500, TM PTO 4 interface module for stepper drives 4 channels pulse train output PTO: 24 V, RS-422, 5 V, 2 DI, 1 DQ 24 V DC per channel

Общая информация

Обозначение типа продукта

TM PTO 4

Число каналов

4; Оси

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V19

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3 с файлом GSD/-

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.43

Вид конструкции/монтаж

Монтаж на шины

Да; Профильная шина S7-1500

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

19,2 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

70 mA; без нагрузки

Мощность

Потребляемая мощность шины на задней стенке

1,3 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4 W

Адресная область

Адресное пространство на модуль

● Вводы

72 byte; 18 на канал

● Выводы

40 byte; 10 на канал

Цифровые входы

Число входов

12; 3 на канал, из них 1 DIQ

Цифровые входы параметрируемые

Да

Входная характеристика по IEC 61131, тип 3

Да

Функции цифровых входов, параметрируемые

● Синхронизация

Да

● Измерительный щуп

Да

● Привод готов

Да

Входное напряжение

● Вид входного напряжения

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

-5 ... +5 В

● для сигнала "1"

от +11 до +30 В

● Мин. допустимое напряжение на входе

-5 V

● Макс. допустимое напряжение на входе

30 V

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс

для технологических функций

— параметрируемое

Да

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Цифровые выводы

Вид выходов

12; 3 на канал, из них 1 DIQ

с вытекающим током

Да; При DQn.0 и DQn.1 выходы Push Pull

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да; электронная/тепловая

● Нормальный порог срабатывания

0,2 A при DQn.0 и DQn.1, 0,9 A при DIQn.2

Включение цифрового входа

Да

Функции цифровых выходов, параметрируемые

● PTO (Pulse Train Output) сигнальный интерфейс

— 24 В асимметрично

Да

— RS 422 симметрично

Да

— TTL (5В) асимметрично

Да

● PTO (Pulse Train Output) вид сигнала

— Импульс и направление

Да

— Считать вперед, считать назад

Да

— Инкрементальный датчик (A, B со смещением по фазе)

Да

— Инкрементальный датчик (A, B со смещением по фазе, четырехкратно)

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,1 A; 0,5 A при DIQn.2

Диапазон сопротивления нагрузке

● нижний предел

240 Ω; 48 Ом при DIQn.2

● верхний предел

12 kΩ

Выходное напряжение

● Вид выходного напряжения

● для сигнала "1", мин.

23,2 V; L+ (-0,8 В), L+ (-1,3 В) при DIQn.2

Выходной ток

● для сигнала "1", номинальное значение

0,1 A; 0,5 A при DIQn.2

● для сигнала "1", диапазон допустимых значений, макс.

0,12 A; 0,6 A при DIQn.2

● для сигнала "1", минимальный ток нагрузки

2 mA

● для сигнала "0", ток покоя, макс.

0,5 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", тип.

1 µs; 28 мкс при DIQn.2

● с "1" на "0", тип.

1 µs; 25 мкс при DIQn.2

Частота коммутации

● при омической нагрузке, макс.

1 kHz; При DIQn.2

● при индуктивной нагрузке, макс.

0,5 Hz; Согласно IEC 60947-5-1, DC-13, при DIQn.2

● при сигнальном интерфейсе 24 В асимметрично

200 kHz; При DQn.0 и DQn.1

● при сигнальном интерфейсе RS 422 симметрично

1 MHz

● при сигнальном интерфейсе TTL (5В) асимметрично

200 kHz

Длина провода

● экранированные, макс.

600 m; 600 м для технологических функций; в зависимости от выходной частоты, нагрузки и качества кабеля

Тактовая синхронизация

Макс. время цикла шины (TDP)

250 µs; 375 мкс, если используются все 4 канала

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Короткое замыкание

Да; Защита от тепловой перегрузки

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Светодиод MAINT

Да; желтые светодиоды

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Безопасность

обновление МПО с цифровой подписью

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C; Учитывать снижение номинальных значений

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

40 °C; Учитывать снижение номинальных значений

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; ограничения по высоте над уровнем моря >2 000 м, см. системное руководство ET 200MP

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C

Децентрализованный режим работы

на SIMATIC S7-300

Да; По интерфейсу управления и обратной связи

на SIMATIC S7-400

Да; По интерфейсу управления и обратной связи

на SIMATIC S7-1200

Да

на SIMATIC S7-1500

Да

на контроллере Standard PROFINET

Да; По интерфейсу управления и обратной связи

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

300 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422

Разрешения / Сертификаты

General Product Approval
		Manufacturer Declaration	Miscellaneous	China RoHS
General Product Approval	EMV	For use in hazardous locations
			CCC-Ex	FM
For use in hazardous locations				Maritime application
	Type Examination Certificate	Miscellaneous	CCC-Ex
Maritime application
		NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Maritime application
KR (Korean Register of Shipping)
