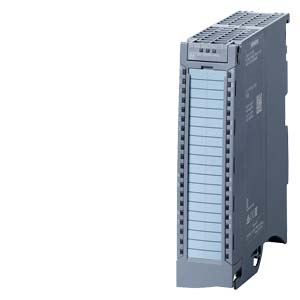

Siemens 6ES7522-5EH00-0AB0 система автоматизации

Name: Siemens 6ES7522-5EH00-0AB0 система автоматизации
Brand: Siemens
Price: 104182 RUB
Availability: InStock

SIMATIC S7-1500, DIGITAL OUTPUT MODULE DQ16 X 24... 48VUC/125VDC/0.5A, 16 CHANNELS IN GROUPS OF 1, 0.5A PER GROUP, SUBSTITUTE VALUE, PLEASE NOTE DERATING

Купить 6ES75225EH000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 104182 руб.

Технические характеристики 6ES75225EH000AB0

SIMATIC S7-1500, digital output module DQ16x24..48VUC/125V DC/0.5A ST; 16 channels in groups of 1; 0.5 A per group; substitute value: observe derating the module supports the safety-oriented shutdown of load groups up to SIL2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015. front connector (screw terminals or push-in) to be ordered separately

Общая информация

Обозначение типа продукта

DQ 16 x 24 ... 48 VUC/125 В пост. тока/0,5 A ST

Функциональный стандарт HW

не ниже FS01

Версия микропрограммного обеспечения

начиная с V1.0.0

● Возможно обновление микропрограммного обеспечения

Да

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Пуск согласно приоритету

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V13 SP1 / -

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3/-

● PROFIBUS, версия не ниже GSD/GSD-Revision

V1.0/V5.1

● PROFINET, версия не ниже GSD/GSD-Revision

V2.3/-

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Кулачковое управление (переключение при сравнительных значениях)

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Да

● встроенный счетчик циклов коммутации

Да; МПО не ниже V1.1.0

Выходное напряжение

Номинальное значение (пост. ток)

24 V; 48 В, 125 В

Номинальное значение (перем. ток)

24 V; 48 В (50 - 60 Гц)

Мощность

Потребляемая мощность шины на задней стенке

2 W

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,8 W

Цифровые выводы

Вид цифровых выходов

Транзистор

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Ограничение индуктивного напряжения отключения

200 В (помехоподавляющий диод)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

40 W; при 125 В пост. тока, 10 Вт при 48 В номинального напряжения цепи управления, 5 Вт при 24 В номинального напряжения цепи управления

Выходное напряжение

● для сигнала "1", мин.

L+ (-1,0 В)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, макс.

0,6 A

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

5 ms

● с "1" на "0", макс.

5 ms

Параллельное подключение двух выходов

● для логических схем

Да

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

25 Hz

● при индуктивной нагрузке, макс.

0,5 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. суммарный ток на узел

0,5 A

● Макс. ток на модуль

8 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Нет

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Нет

● Предупреждение о необходимости ТО

Да

Диагностика

● Контроль напряжения питания

Нет

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Нет

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; красный светодиод

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

Допустимая разность потенциалов

между различными цепями

125 В пост. тока/48 В перем. тока

Изоляция

Изоляция, испытанная посредством

2 000 В пост. тока

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

применяется для функций обеспечения безопасности

Нет

пригодно для безопасно-ориентированного отключения стандартных узлов

Да; Не ниже FS02

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

43,8 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

9,5 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

34,5 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,231 kg

Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов

● Уровень производительности согласно ISO 13849-1

PL d

● Категория согласно ISO 13849-1

Кат. 3

Безопасность

обновление МПО с цифровой подписью

Да

целостность данных

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-25 °C; Начиная с FS05

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-25 °C; Начиная с FS05

● вертикальный настенный монтаж, макс.

40 °C

Размеры

Ширина

35 mm

Высота

147 mm

Глубина

129 mm

Массы

Масса, прибл.

230 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
China RoHS	Manufacturer Declaration	Miscellaneous
General Product Approval				EMV	For use in hazardous locations
					FM
For use in hazardous locations		Maritime application
	FM
Maritime application					Environment
NK / Nippon Kaiji Kyokai			CCS (China Classification Society)	KR (Korean Register of Shipping)
Environment
