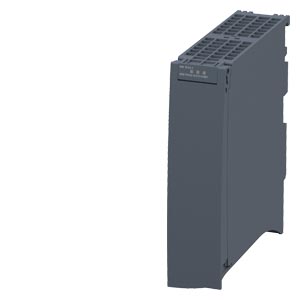

Siemens 6GK7542-1AX10-0XE0 система автоматизации

Name: Siemens 6GK7542-1AX10-0XE0 система автоматизации
Brand: Siemens
Price: 90723 RUB
Availability: InStock

Функциональный модуль CM 1542-1 для подключения S7-1500 к PROFINET в качестве контроллера ввода-вывода или устройства ввода-вывода: TCP/IP, ISO-on-TCP, UDP, связь по протоколу S7, многоадресная IP-трансляция, SNMPV1, синхронизация по времени суток через NTP, 2xRJ45 (10/100 Мбит)

Купить 6GK75421AX100XE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 90723 руб.

Технические характеристики 6GK75421AX100XE0

наименование типа изделия

CM 1542-1

CM 1542-1 communications module for connecting SIMATIC S7-1500 to PROFINET as IO Controller or IO Device, TCP/IP, ISO-on-TCP, UDP, S7 communication, IP broadcast multicast, SNMPV1, time synchronization via NTP, 2xRJ45 (100 Mbps).

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6GK7542-1AX10-0XE0

скорость передачи

● на интерфейсе 1

100 Mbit/s

интерфейсы

число интерфейсов / согласно стандарту Industrial Ethernet

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

исполнение электрического соединения

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания / 1 / от объединяющей шины

15 V

относительный симметричный допуск / при постоянном токе

● при DC

3 %

потребляемый ток

● от объединяющей шины / при постоянном токе / при DC / типичный

0,22 A

мощность потерь [Вт]

3,3 W

окружающие условия

окружающая температура

● при вертикальном монтаже / при эксплуатации

-30 ... +40 °C

● при горизонтальном монтаже / при эксплуатации

-30 ... +60 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

5000 m

относительная атмосферная влажность

● при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP20

конструкция, размеры и масса

формат модуля

Компактный узел S7-1500 одинарной ширины

ширина

35 mm

высота

142 mm

глубина

129 mm

масса нетто

0,4 kg

вид креплений

● монтаж на профильной шине для S7-1500

Да

характеристики, функции, компоненты изделия / общий

число модулей

● на каждый CPU / макс.

● примечание

В зависимости от типа ЦП

паспортные параметры / открытая связь

число возможных соединений / для открытой связи

● с помощью модулей Т / макс.

64; В зависимости от верхнего предела системы

объем данных

● как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей Т / макс.

65536 byte

число абонентов многоадресной передачи

паспортные параметры / связь S7

число возможных соединений / для связи S7

● макс.

64; В зависимости от верхнего предела системы

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN

функция изделия / контроллер PROFINET IO

Да

число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего

128

число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе

число внешних ветвей ввода/вывода PN / при PROFINET / на каждую монтажную стойку

объем данных

● как полезные данные для входных переменных / как контроллер PROFINET IO / макс.

8 Kibyte

● как полезные данные для выходных переменных / как контроллер PROFINET IO / макс.

8 Kibyte

● как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1433 byte

● как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.

1433 byte

● как полезные данные для входных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс.

256 byte

● как полезные данные для выходных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс.

256 byte

паспортные параметры / связь PROFINET / как устройство ввода-вывода PN

функция изделия / устройство PROFINET IO

Да

объем данных

● как полезные данные для входных переменных / как устройство PROFINET IO / макс.

8192 byte

● как полезные данные для выходных переменных / как устройство PROFINET IO / макс.

8192 byte

● как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO

256 byte

● как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO

256 byte

● как полезные данные для диапазона согласованности каждого субмодуля

256 byte

число субмодулей / на каждое устройство PROFINET IO

паспортные параметры / телеуправление

протокол / поддерживается

● TCP/IP

Да

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● DCP

Да

● LLDP

Да

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

функция изделия / поддерживается / идентификационная ссылка

Да; согласно МЭК 61406-1:2022

функции изделия / диагностика

функция изделия / веб-диагностика

Да; через ЦП S7-1500

функции изделия / коммутатор

комплектация изделия / коммутатор

Да

функция изделия

● с коммутационным управлением

Нет

● при IRT / коммутатор PROFINET IO

Да

● конфигурирование с помощью STEP 7

Да

функции изделия / маршрутизация

сервис / маршрутизация / примечание

IP-маршрутизация до 1 Мбит/с

функция изделия

● статический IP-роутинг

Да

● статический IP-роутинг IPv6

Нет

● динамическая IP-маршрутизация

Нет

● динамическая IP-маршрутизация IPv6

Нет

протокол / поддерживается

● RIP v1

Нет

● RIPv2

Нет

● RIPnG for IPv6

Нет

● OSPFv2

Нет

● OSPFv3 для IPv6

Нет

● VRRP

Нет

● VRRP для IPv6

Нет

● BGP

Нет

● PPP

Нет

● PPPoE по DSL

Нет

функции изделия / резервирование

функция изделия

● кольцевое резервирование

Да

● менеджер резервирования

Да

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

функции изделия / безопасность

функция изделия

● отключение ненужных сервисов

Да

● блокировка связи с помощью физических портов

Нет

● журнал неправомерного доступа

Нет

функции изделия / время

функция изделия / поддержка SICLOCK

Да

функция изделия / передача синхронизации времени

Да

протокол / поддерживается

● NTP

Да

нормы, спецификации, допуски

сертификат соответствия / маркировка CE

Да

сертификат соответствия / маркировка UKCA

Да

сертификат соответствия / допуск cULus

Да

сертификат соответствия / допуск KC

Да

сертификат соответствия / Regulatory Compliance Mark (RCM)

Да

сертификат соответствия / соответствие RoHS

Да

сертификат соответствия / допуск EAC

Да

нормы, спецификации, допуски / опасные окружающие условия / заголовок

сертификат соответствия / ATEX

Да

сертификат соответствия / МЭК Ex

Да

сертификат соответствия / допуск ULhazloc

Да

сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB

Да

сертификат соответствия / допуск FM

Да

нормы, спецификации, допуски / экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

124,91 kg

● в процессе производства

21,24 kg

● при эксплуатации

103,32 kg

● по истечении срока службы

0,35 kg

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты
