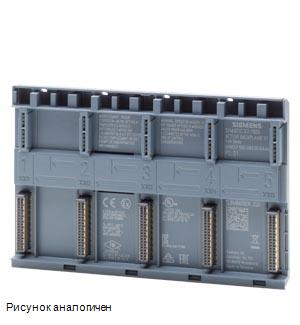

SIMATIC S7-1500 / ET 200MP, активная задняя шина (4 слота) для установки модулей S7-1500, горячая замена модулей для ET 200MP с IM 155-5 PN HF (начиная с FW V4.4.1), профильная шина S7-1500 и крышки слотов должны быть заказаны отдельно
|
|
SIMATIC S7-1500 / ET 200MP; активная задняя шина (4 слота) для установки модулей S7-1500, горячая замена модулей для ET 200MP с IM 155-5 PN HF (начиная с FW V4.4.1); профильная шина S7-1500 и крышки слотов должны быть заказаны отдельно | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | активная задняя объединительная панель ST, 1+4 слотов | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | не ниже FS01 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | начиная с V1.0.0 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Пуск согласно приоритету | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V16/V17 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 проектируемая/интегрированная среда, версия не ниже | с V5.6 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | V2.35 / - | |||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 2 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 2 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Гнезда | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Размер растра | 35 mm; Возможно использование модулей шириной 25 мм | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число гнезд | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||
| — в т. ч. для CPU, макс. | 1; для CPU S7-1500H, начиная с МПО для CPU V3.1; только модули Interface Module до V1.1.0 (активная объединительная панель) | |||||||||||||||||||||||||||||||||||||||||||||||||
| — в т. ч. для IM, макс. | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| — в т. ч. для PS, макс. | 4; макс. 2 PROFIsafe на подстанцию | |||||||||||||||||||||||||||||||||||||||||||||||||
| — в т. ч. для IO/CM/CP/TM, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| — в т. ч. для F-IO, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число гнезд одинарной ширины | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 154 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 99 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 14 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 128 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 08.11.2024 | |||||||||||||||||||||||||||||||||||||||||||||||||
