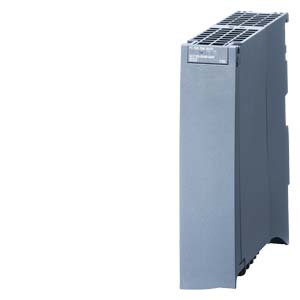

6ES7505-0KA00-0AB0 Программируемый контроллер
SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24 В
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7505-0KA00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75050KA000AB0
| | SIMATIC S7-1500, SYSTEM POWER SUPPLY PS 25W 24V DC, SUPPLIES THE OPERATING VOLTAGE FOR THE S7-1500 VIA THE BACKPLANE BUS | |
| Общая информация | ||
| Обозначение типа продукта | Питание 25 Вт 24 В пост. тока | |
| Функциональный стандарт HW | E01 | |
| Версия микропрограммного обеспечения | V1.0.0 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12/V12 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии V5.5 SP3 | |
| Резервирование | ||
| Возможность резервирования | Да | |
| — для повышения мощности | Да | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | статическое 19,2 В, динамическое 18,5 В | |
| Допустимый диапазон, верхний предел (пост. ток) | статическое 28,8 В, динамическое 30,2 В | |
| Защита от перепутывания полярности | Да | |
| Защита от короткого замыкания | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 20 ms | |
| Входной ток | ||
| Номинальное значение при 24 В пост. тока | 1,3 A | |
| Выходной ток | ||
| Защита от короткого замыкания | Да | |
| Мощность | ||
| Мощность питания шины на задней стенке | 25 W | |
| Рассеиваемая мощность | ||
| Рассеиваемая мощность при номинальных условиях | 6,2 W | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Гальваническая развязка | ||
| первичный/вторичный | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| ЭМС | ||
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да; +/- 1 кВ (согласно IEC 61000-4-5; 1995; микросекундные импульсные перенапряжения симметр.), +/- 2 кВ (согласно IEC 61000-4-5; 1995; микросекундные импульсные перенапряжения несимметр.), использование внешней защитной схемы не требуется | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | IP20 | |
| Класс защиты | 3; с помощью защитного проводника | |
| Размеры | ||
| Ширина | 35 mm | |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | ||
| Масса, прибл. | 350 g | |
| последнее изменение: | 20.06.2016 | |
