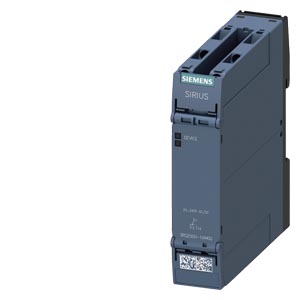

    Siemens 3RQ2000-1AW00 реле контроля

    Siemens 3RQ2000-1AW00 реле контроля

    Согласующее реле в промышленном корпусе, 1 переключающий контакт, широкий диапазон напряжений, 24–240 В AC/DC, винтовой зажим

    Купить 3RQ20001AW00 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 3032 руб.

    Технические характеристики 3RQ20001AW00

    		 Согласующее реле в промышленном корпусе, 1 переключающий контакт, широкий диапазон напряжений, 24–240 В AC/DC, винтовой зажим
    торговая марка изделия SIRIUS
    наименование изделия Согласующее реле в промышленном корпусе
    наименование типа изделия 3RQ2
    Общие технические данные
    характеристика изделия защитное покрытие печатной платы Нет
    потребляемая активная мощность 1,5 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    макс. допустимое напряжение для безопасного разъединения
    ● между двумя вспомогательными цепями 300 V
    ● между цепями оперативного и вспомогательного тока согласно МЭК 60947-1 300 V
    ударопрочность
    ● согласно МЭК 60068-2-27 11 g/15 мс
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    вибропрочность
    ● согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
    ● для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
    коммутационная характеристика моностабильный
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов) при AC-15 при 230 В типичный 100 000
    тепловой ток контактного коммутационного элемента макс. 5 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 05/31/2018
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    Масса нетто ME 0,152 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц 24 ... 240 V
    ● при 60 Гц 24 ... 240 V
    оперативное напряжение питания при постоянном токе 24 ... 240 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,7
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,7
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,7
    ● конечное значение 1,1
    время задержки включения
    ● при переменном токе макс. 10 ms
    ● при постоянном токе макс. 10 ms
    время задержки отключения макс. 100 ms
    Переключательная функция
    исполнение функции коммутации переключающий контакт
    Данные по механике
    компонент изделия втычной цоколь Нет
    исполнение релейного привода поляризованный
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 6 A
    Вспомогательный контур
    материал коммутирующих контактов AgSnO2
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число переключающих контактов для вспомогательных контактов 1
    надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
    тип напряжения AC/DC
    допустимый ток длительной нагрузки выходного реле при AC-15
    ● при 24 В при 50/60 Гц 3 A
    ● при 110 В при 50/60 Гц 3 A
    ● при 250 В при 50/60 Гц 3 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (линия к земле)
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (линия к линии)
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 4 кВ контактный разряд, 8 кВ разряд в воздухе
    Индикация
    компонент изделия светодиод Да
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения винтовой зажим
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 12), 2x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля макс. 4 mm²
    ● тонкопроволочный без концевой заделки кабеля мин. 0,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 12 ... 20
    ● многопроводной 12 ... 20
    момент затяжки при винтовом зажиме 0,6 ... 0,8 N·m
    длина зачистки изоляции провода для вспомогательных и управляющих контактов 10 mm
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 100 mm
    ширина 22,5 mm
    глубина 90 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -40 ... +60 °C
    ● при хранении -40 ... +80 °C
    ● при транспортировке -40 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Environmental Confirmations

    CCC

    UK Declaration of Conformity

    EU declaration of conformity

    UL

    EAC

    EMV Test Certificates Maritime application

    RCM

    KC

    Type Test Certificates/Test Report

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    RINA (Registro Italiano Navale)

    Maritime application other Railway

    RMRS (Russian Maritime Register)

    Chinese Quality Checkmark

    Confirmation

    Confirmation

    Дополнительная информация
    3RQ2000-1AW00
    3RQ2000-1AW00
    3RQ2000-1AW00
    3RQ2000-1AW00
