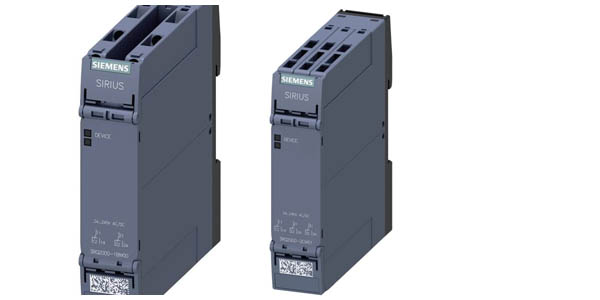

Согласующие (интерфейсные) реле Siemens SIRIUS 3RQ2

Обзор

Электро can-интерфейсные и согласующие реле SIRIUS 3RQ2 от компании Siemens представляют собой универсальные коммутационные устройства общего назначения в современных промышленных корпусах шириной 22.5 мм. Они предназначены для гальванической развязки, усиления, согласования и передачи управляющих сигналов между контроллерами (ПЛК) и периферийными исполнительными механизмами в сложных цепях промышленной автоматизации.

Основные группы интерфейсных реле серии SIRIUS 3RQ2

Реле с одним переключающим контактом (серии 3RQ2000-1AW / 3RQ2000-2AW): базовые коммутационные модули (1 CO / SPDT), обеспечивающие прецизионную развязку дискретных цепей.
Реле с двумя переключающими контактами (серии 3RQ2000-1BW / 3RQ2000-2BW): промежуточные реле (2 CO), предназначенные для одновременной коммутации и независимого распределения двух сигнальных линий.
Реле с тремя переключающими контактами (серии 3RQ2000-1CW / 3RQ2000-2CW): многоканальные модули (3 CO), разработанные для размножения сигналов и одновременного управления несколькими нагрузками.
Модификации с твердым золочением контактов (суффикс CW01): специализированные низкотоковые реле (Hard gold-plated), гарантирующие отсутствие окисления и максимальную надежность передачи сверхмалых токов в чувствительных логических цепях.

Преимущества использования согласующих реле SIRIUS 3RQ2

Сквозное широкодиапазонное питание (24–240 В AC/DC): абсолютно все устройства серии работают в едином диапазоне питающего напряжения переменного и постоянного тока, полностью исключая необходимость подбора катушек под конкретный стандарт питания.
Сокращение складских расходов (ЗИП): за счет универсального питания одна модель реле 3RQ2 способна заменить десятки различных специализированных реле старых серий (например, 3RS18), снижая затраты на хранение запасов.
Современный дизайн и высокая надежность: корпуса выполнены в фирменном титаново-сером стиле SIRIUS, обеспечивают высокую износостойкость (до 10 млн циклов) и оптимальное охлаждение компонентов на DIN-рейке.
Два типа подключения на выбор: доступны проверенные временем винтовые зажимы (маркировка -1...) и современные быстрозажимные пружинные клеммы Push-in (маркировка -2...) для монтажа кабеля в одно движение.

Область применения

Гальваническая изоляция чувствительных полупроводниковых выходов промышленных контроллеров от воздействия индуктивных нагрузок.
Усиление и размножение дискретных сигналов датчиков, концевых выключателей и систем телеметрии.
Входные и выходные интерфейсы сопряжения в распределенных системах управления (АСУ ТП) и шкафах автоматики.
Защита логических цепей от перенапряжений, помех и обратных токов в станкостроении, конвейерных линиях и насосных станциях.
