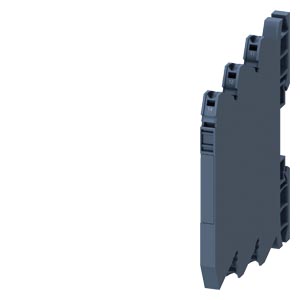

    Siemens 3RQ4038-2AB00 реле контроля

    Siemens 3RQ4038-2AB00 реле контроля

    Входной соединитель со встроенным реле, 24 V AC/DC, 1 change-over contact, spring-loaded terminal (push-in), width 6.2 mm, thermal current 6 A

    Купить 3RQ40382AB00 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 3389 руб.

    Технические характеристики 3RQ40382AB00

    		 input coupler with integrated relay, 24 V AC/DC, 1 change-over contact, spring-loaded terminal (push-in), width 6.2 mm, thermal current 6 A
    торговая марка изделия SIRIUS
    наименование типа изделия 3RQ4
    Общие технические данные
    исполнение индикатора светодиод Да
    характеристика изделия защитное покрытие печатной платы Нет
    компонент изделия
    ● релейный выход Да
    ● полупроводниковый выход Нет
    мощность потерь [Вт] макс. 0,25 W
    потребляемая активная мощность 0,3 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    макс. допустимое напряжение для безопасного разъединения
    ● между цепями оперативного и вспомогательного тока 300 V
    ● между цепями оперативного и вспомогательного тока согласно МЭК 60947-1 300 V
    напряжение отпускания, в процентах относительно входного напряжения 10 %
    степень защиты IP IP20
    класс пожаростойкости материала корпуса UL94 V-0
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    вибропрочность
    ● согласно МЭК 60068-2-6 6 ... 150 Гц: 2 g
    частота коммутации макс. 72 000 1/h
    коммутационная характеристика моностабильный
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов)
    ● при AC-15 при 250 В типичный 100 000
    тепловой ток 6 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 09/26/2024
    Масса нетто ME 0,035 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 24 V
    ● при 60 Гц расчетное значение 24 V
    частота оперативного напряжения питания
    ● 1 расчетное значение 50 Hz
    ● 2 расчетное значение 60 Hz
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,85
    ● конечное значение 1,25
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,8
    ● конечное значение 1,25
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,8
    ● конечное значение 1,25
    ток включения макс. 6 A
    время задержки включения
    ● при переменном токе макс. 10 ms
    ● при постоянном токе макс. 10 ms
    время задержки отключения макс. 10 ms
    Переключательная функция
    исполнение функции коммутации принудительно коммутируемый Нет
    цифровой выход
    характеристика выхода устойчивый к коротким замыканиям Нет
    Данные по механике
    компонент изделия втычной цоколь Нет
    исполнение релейного привода поляризованный
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 4 A
    Вспомогательный контур
    материал покрытия контакта прочие
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число переключающих контактов для вспомогательных контактов 1
    рабочий ток вспомогательных контактов при AC-15
    ● при 24 В 3 A
    ● при 250 В 3 A
    рабочий ток вспомогательных контактов при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
    Цепь главного тока
    тип напряжения AC/DC
    допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц 3 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Электромагнитная совместимость
    электромагнитная совместимость согласно DIN EN 60947-5-1
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 kV
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 контактный разряд 6 кВ / воздушный разряд 8 кВ
    Индикация
    исполнение индикатора как индикация состояния с помощью светодиодов Зеленый светодиод
    Безопасность
    значение B10d 600 000
    Подсоединения/ клеммы
    функция изделия съемная клемма Нет
    исполнение электрического соединения пружинный зажим
    ● для цепи вспомогательного и оперативного тока пружинный зажим
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,25 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,25 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,25 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 14)
    ● для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,25 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,25 ... 1,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,25 ... 2,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 14
    ● многопроводной 20 ... 14
    размер шлица отвертки PZ1
    длина зачистки изоляции 10 mm
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений крепление с защелкой
    высота 93 mm
    ширина 6,2 mm
    глубина 84,5 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +85 °C
    ● при транспортировке -40 ... +85 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    CCC

    cULus

    EAC

    Дополнительная информация
    3RQ4038-2AB00
    3RQ4038-2AB00
    3RQ4038-2AB00
    3RQ4038-2AB00
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RQ4038-2AB00
