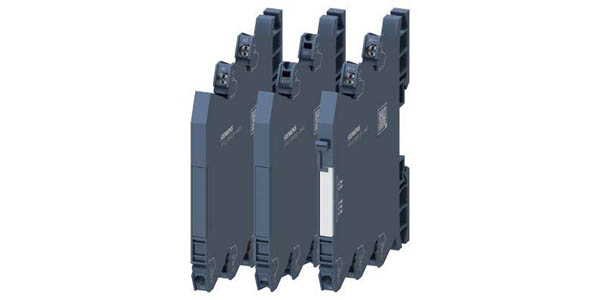

Согласующие (интерфейсные) реле Siemens SIRIUS 3RQ4

Обзор

Ультракомпактные соединительные и согласующие интерфейсные реле SIRIUS 3RQ4 от компании Siemens представляют собой узкопрофильные коммутационные модули шириной всего 6.2 мм. Данная серия разработана в полном системном и визуальном соответствии с контроллерами SIMATIC S7-1500 и станциями ввода/вывода ET 200MP. Они предназначены для гальванической развязки, согласования потенциалов, защиты каналов контроллера и быстрой передачи дискретных сигналов между управляющей логикой и полевыми устройствами.

Основные группы интерфейсных реле серии SIRIUS 3RQ4

Моноблочные реле и входные соединители (серия 3RQ40..-2A): модули со встроенным (впаянным) электромеханическим реле с 1 перекидным контактом (1 CO). Используются для базовой гальванической развязки и согласования уровней напряжения (например, 24 В AC/DC).
Полупроводниковые реле и выходные оптопары (серия 3RQ40..-2S): полностью электронные соединительные модули с твердотельным (ПП) выходом (1 NO contact). Рассчитаны на высокую частоту коммутации и бесшумную работу в цепях с высокой плотностью переключений, исключая физический износ контактов.
Интерфейсные соединители со сменным реле (серия 3RQ41..-2A): модули со съемным (втычным) релейным элементом на 1 переключающий контакт. Позволяют проводить быструю регламентную замену износившейся релейной вставки без демонтажа клеммного основания с DIN-рейки.

Преимущества использования согласующих реле SIRIUS 3RQ4

Системный дизайн SIMATIC S7-1500: фронтальная панель, цветовая гамма корпуса и маркировочные элементы модулей полностью адаптированы под архитектуру автоматизации SIMATIC, обеспечивая единый вид шкафа управления.
Максимальная плотность монтажа (Ширина 6.2 мм): компактный формат SlimLine экономит до 70% пространства на DIN-рейке, позволяя разместить большое количество каналов развязки в ограниченном объеме.
Быстрые пружинные клеммы Push-in: все современные модули линейки (-2...) поставляются с самозажимными контактами, что гарантирует надежное вибростойкое соединение и быстрый монтаж проводников без использования отвертки.
Интегрированная LED-диагностика: светодиодный индикатор на лицевой панели наглядно сигнализирует о наличии управляющего сигнала на катушке, упрощая пусконаладку оборудования и поиск неисправностей в цепи.

Область применения

Плотное сопряжение дискретных каналов ввода/вывода (I/O) модулей расширения контроллеров SIMATIC S7-1500 и периферии ET 200MP.
Гальваническая изоляция выходов ПЛК от индуктивных и емкостных периферийных нагрузок (электромагнитные клапаны, контакторы).
Передача и фильтрация сигналов от полевых датчиков и концевых выключателей в зашумленных промышленных средах.
Защита дорогостоящих электронных компонентов распределенной периферии от импульсных перенапряжений и обратных токов.
