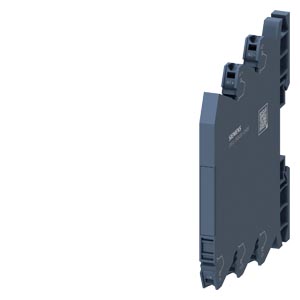

    Siemens 3RQ4052-2SM30 реле контроля

    Siemens 3RQ4052-2SM30 реле контроля

    Выходная оптопара, 24 V DC, 1 NO contact, spring-loaded terminal (push-in), width 6.2 mm, thermal current 6 A

    Купить 3RQ40522SM30 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 3036 руб.

    Технические характеристики 3RQ40522SM30

    		 output optocoupler, 24 V DC, 1 NO contact, spring-loaded terminal (push-in), width 6.2 mm, thermal current 6 A
    торговая марка изделия SIRIUS
    наименование типа изделия 3RQ4
    Общие технические данные
    исполнение индикатора светодиод Да
    характеристика изделия защитное покрытие печатной платы Нет
    компонент изделия
    ● релейный выход Нет
    ● полупроводниковый выход Да
    мощность потерь [Вт] макс. 0,15 W
    потребляемая активная мощность 0,2 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    выдерживаемое импульсное напряжение расчетное значение 3 kV
    макс. допустимое напряжение для безопасного разъединения
    ● между цепями оперативного и вспомогательного тока 300 V
    ● между цепями оперативного и вспомогательного тока согласно МЭК 60947-1 50 V
    степень защиты IP IP20
    класс пожаростойкости материала корпуса UL94 V-0
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    вибропрочность
    ● согласно МЭК 60068-2-6 6 ... 150 Гц: 2 g
    коммутационная характеристика моностабильный
    частота коммутации 100 Hz
    тепловой ток 6 A
    кратковременно выдерживаемый ток (Icw) длительностью не более 10 мс 8 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 09/26/2024
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 0,03 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при постоянном токе расчетное значение 11 ... 30 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,7
    ● конечное значение 1
    исполнение ограничителя перенапряжений на выходе Диод ограничителя
    ток включения макс. 6 A
    мин. коммутируемое напряжение при включении 11 V
    макс. коммутируемое напряжение при отключении 5 V
    время задержки включения
    ● при постоянном токе макс. 2 ms
    время задержки отключения макс. 2 ms
    ток утечки электронных устройств при управлении посредством сигнала <0> 0,02 mA
    Переключательная функция
    исполнение функции коммутации принудительно коммутируемый Нет
    цифровой выход
    характеристика выхода устойчивый к коротким замыканиям Да
    Данные по механике
    компонент изделия втычной цоколь Нет
    исполнение релейного привода неполяризованный
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 4 A
    Вспомогательный контур
    материал покрытия контакта прочие
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 1
    число переключающих контактов для вспомогательных контактов 0
    Цепь главного тока
    тип напряжения пост. ток
    Входы/ Выходы
    коммутируемый ток полупроводниковых выходов 6 A
    тип напряжения выходного напряжения DC
    падение напряжения в замкнутом состоянии макс. 80 mV
    коммутируемое напряжение полупроводникового выхода при постоянном токе 10 ... 30 V
    допустимый ток длительной нагрузки полупроводникового выхода при постоянном токе 1 mA ... 6 A
    Электромагнитная совместимость
    электромагнитная совместимость согласно DIN EN 60947-5-1
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 kV
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 контактный разряд 6 кВ / воздушный разряд 8 кВ
    Индикация
    исполнение индикатора как индикация состояния с помощью светодиодов Зеленый светодиод
    Подсоединения/ клеммы
    функция изделия съемная клемма Нет
    исполнение электрического соединения пружинный зажим
    ● для цепи вспомогательного и оперативного тока пружинный зажим
    способ подключения трехпроводная техника
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,25 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,25 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,25 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 14)
    ● для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,25 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,25 ... 1,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,25 ... 2,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 14
    ● многопроводной 20 ... 14
    размер шлица отвертки PZ1
    длина зачистки изоляции 10 mm
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений крепление с защелкой
    высота 93 mm
    ширина 6,2 mm
    глубина 84,5 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +85 °C
    ● при транспортировке -40 ... +85 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    CCC

    UL

    EAC

    Дополнительная информация
    3RQ4052-2SM30
    3RQ4052-2SM30
    3RQ4052-2SM30
    3RQ4052-2SM30
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
