наименование типа изделия
|
WAM763-1
|
|
|

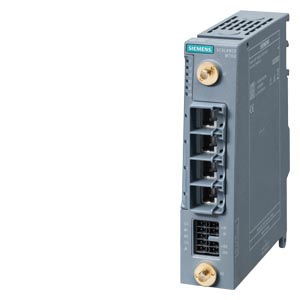

IWLAN access point, SCALANCE WAM763-1, 1 radio, 2.4/5 GHz, IEEE 802.11ax (Wi-Fi 6), 2 R-SMA connections, iFeatures support via CLP, 1201 Mbps (gross) 4x10/100/1000 Mbps RJ45 ports, redundant 24 V DC, terminal block, IP30, -30..+60°C, CLP slot, DI/DO, terminal block, observe national approvals! CERT ID: MSAX-W1-RJ-E2 FCC ID: LYHMSAXV1 operation outside of USA/Israel scope of delivery: cover CLP slot, covers antenna connections, 3x terminal block
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK5763-1AL00-7DA0
|
|
скорость передачи
|
|
скорость передачи
|
|
|
● при WLAN / макс.
|
1201 Mbit/s
|
|
● в сети Industrial Ethernet
|
10, 100, 1000 Mbit/s
|
|
интерфейсы
|
|
число электрических/ оптических соединений / для гигабитного Ethernet / макс.
|
4
|
|
число электрических соединений
|
|
|
● для сетевых компонентов или оконечных устройств
|
4
|
|
● для источника питания
|
1
|
|
● для резервированного источника питания
|
1
|
|
исполнение электрического соединения
|
|
|
● для сетевых компонентов или оконечных устройств
|
Гнездо RJ45
|
|
● для источника питания
|
5-контактный клеммный блок
|
|
память
|
|
исполнение сменного носителя информации
|
|
|
● CLP
|
Да
|
|
● CLP iFeatures
|
Да
|
|
интерфейсы / беспроводной
|
|
число беспроводных плат / несъемный
|
2
|
|
способ передачи / при технологии Multiple Input Multiple Output (MIMO)
|
2x2
|
|
число пространственных потоков
|
2
|
|
число электрических соединений / для наружных антенн
|
2
|
|
исполнение электрического соединения / для наружных антенн
|
R-SMA (гнездо)
|
|
характеристика изделия / наружная антенна, устанавливаемая непосредственно на устройство
|
Да
|
|
сигнальные входы/выходы
|
|
число цифровых входов
|
1
|
|
число цифровых выходов
|
1
|
|
исполнение электрического соединения / на цифровых входах/выходах
|
по 2-контактному клеммному блоку
|
|
входное напряжение / на цифровом входе / при постоянном токе
|
-30 ... +30 V
|
|
выходное напряжение / на цифровом выходе / при постоянном токе / макс.
|
24 V
|
|
рабочий ток / сигнальных контактов / при постоянном токе / при 30 В / макс.
|
0,008 A
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / напряжения питания
|
резервированное питание, 24 В DC, 5-пол. клеммный блок
|
|
потребляемый ток
|
|
|
● при постоянном токе / при 24 В
|
0,55 A
|
|
● при постоянном токе / при 24 В / спящий режим / макс.
|
0,013 A
|
|
мощность потерь [Вт]
|
|
|
● при постоянном токе / при 24 В
|
13,2 W
|
|
● при постоянном токе / при 24 В / спящий режим / макс.
|
0,3 W
|
|
напряжение питания / 1 / ном. значение
|
24 V
|
|
● тип напряжения / 1 / напряжения питания
|
DC
|
|
напряжение питания / 2 / ном. значение
|
24 V
|
|
● тип напряжения / 2 / напряжения питания
|
DC
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-30 ... +60 °C
|
|
● при хранении
|
-40 ... +85 °C
|
|
● при транспортировке
|
-40 ... +85 °C
|
|
относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.
|
90 %
|
|
степень защиты IP
|
IP30
|
|
конструкция, размеры и масса
|
|
ширина
|
35 mm
|
|
высота
|
157 mm
|
|
глубина
|
137 mm
|
|
ширина / корпуса / без антенны
|
35 mm
|
|
высота / корпуса / без антенны
|
152,5 mm
|
|
глубина / корпуса / без антенны
|
137 mm
|
|
масса нетто
|
0,65 kg
|
|
вид креплений
|
настенный монтаж, DIN-рейка, профильная шина S7-300, профильная шина S7-1500, с адаптером: 90°, для монтажа на DIN-рейку
|
|
● монтаж на профильной шине для S7-300
|
Да
|
|
● монтаж на профильной шине для S7-1500
|
Да
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
● настенный монтаж
|
Да
|
|
радиочастоты
|
|
рабочая частота
|
|
|
● при W-LAN в диапазоне частот 2,4 ГГц
|
2,41 ... 2,48 GHz; в зависимости от допуска конкретной страны
|
|
● при W-LAN в диапазоне частот 5 ГГц
|
4,9 ... 5,8 GHz; в зависимости от допуска конкретной страны
|
|
характеристики, функции, компоненты изделия / общий
|
|
функция изделия / режим Access Point
|
Да
|
|
функция изделия / клиентский режим
|
Да
|
|
число SSID
|
8
|
|
функция изделия
|
|
|
● iPCF Access Point
|
Нет
|
|
● точка доступа iPCF-2
|
Да
|
|
● клиент iPCF
|
Нет
|
|
● клиент iPCF-2
|
Да
|
|
функция изделия / iPRP
|
Да
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
число управляемых IP-адресов / в клиенте
|
2
|
|
функция изделия
|
|
|
● CLI
|
Да
|
|
● веб-управление
|
Да
|
|
● поддержка MIB
|
Да
|
|
● TRAPs по электронной почте
|
Да
|
|
● конфигурирование с помощью STEP 7
|
Да
|
|
● конфигурирование с помощью STEP 7 в портале TIA-Portal
|
Да
|
|
● WDS
|
Нет
|
|
протокол / поддерживается
|
|
|
● Address Resolution Protocol (ARP)
|
Да
|
|
● ICMP
|
Да
|
|
● Telnet
|
Да
|
|
● HTTP
|
Да
|
|
● HTTPS
|
Да
|
|
● TFTP
|
Да
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
функция изделия / поддерживается / идентификационная ссылка
|
Да; согласно МЭК 61406-1:2022
|
|
функции изделия / диагностика
|
|
функция изделия
|
|
|
● диагностика PROFINET IO
|
Да
|
|
● SysLog
|
Да
|
|
протокол / поддерживается
|
|
|
● SNMP v1
|
Да
|
|
● SNMP v2
|
Да
|
|
● SNMP v3
|
Да
|
|
функции изделия / VLAN
|
|
функция изделия
|
|
|
● функция VLAN при IWLAN
|
Да
|
|
число VLAN / макс.
|
24
|
|
функции изделия / DHCP
|
|
функция изделия
|
|
|
● клиент DHCP
|
Да
|
|
функции изделия / резервирование
|
|
протокол / поддерживается
|
|
|
● STP/RSTP
|
Да
|
|
● MSTP
|
Да
|
|
● RSTP
|
Да
|
|
функция изделия
|
|
|
● метод резервирования MSTP
|
Да
|
|
функции изделия / безопасность
|
|
функция изделия
|
|
|
● обеспечение безопасности управления с помощью ACL-IP based
|
Нет
|
|
● ИИЭР 802.1X (радиус)
|
Да
|
|
● NAT/NAPT
|
Да
|
|
● защита доступа согласно ИИЭР 802.11i
|
Да
|
|
● WPA/WPA2
|
Да
|
|
● WPA3
|
Да
|
|
● TKIP/AES
|
Да
|
|
● клиент RADIUS
|
Да
|
|
протокол / поддерживается
|
|
|
● SSH
|
Да
|
|
длина кода
|
|
|
● при SSL
|
4096 bit
|
|
функции изделия / время
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● SNTP
|
Да
|
|
● синхронизация времени в SIMATIC (SIMATIC Time)
|
Да
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия
|
|
|
● декларация о соответствии нормам ЕС
|
Да
|
|
● маркировка CE
|
Да
|
|
стандарт беспроводной связи
|
|
|
● ИИЭР 802.11a
|
Да
|
|
● ИИЭР 802.11b
|
Да
|
|
● ИИЭР 802.11e
|
Да
|
|
● ИИЭР 802.11g
|
Да
|
|
● ИИЭР 802.11h
|
Да
|
|
● ИИЭР 802.11i
|
Да
|
|
● ИИЭР 802.11n
|
Да
|
|
● ИИЭР 802.11ac
|
Да
|
|
● ИИЭР 802.11ax
|
Да
|
|
● ИИЭР 802.11r
|
Да
|
|
среднее время между отказами (MTBF)
|
26 a
|
|
|
|
|
● опорная температура
|
40 °C
|
|
нормы, спецификации, допуски / экологический сертификат изделия
|
|
экологический сертификат изделия
|
Да
|
|
потенциал парникового эффекта [CO2 eq]
|
|
|
● всего
|
390,86 kg
|
|
● в процессе производства
|
29,7 kg
|
|
● при эксплуатации
|
361 kg
|
|
● по истечении срока службы
|
0,16 kg
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-страницу: национальный допуск WLAN
|
https://www.siemens.com/wireless-approvals
|
|
● на веб-сайт: IWLAN
|
https://www.siemens.com/iwlan
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://www.siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
|
|
|
|
|
|
Разрешения / Сертификаты
|
