Преобразователь частоты Siemens Sinamics G120P для насосов и вентиляторов

Особенности частотно-регулируемых преобразователей Sinamics G120P

Модульная конструкция частотных регуляторов Siemens Sinamics G120P и широкий набор различных функций, а так же исполнения со степенью защиты IP20 и IP54 делают данный преобразователь частоты оптимальным для применений HVAC (Heating, Ventilation and Air Conditioning). Частотный преобразователь G120P состоит из модуля управления (Control Unit) и силового модуля (Power Module). Для управления и настройки параметров так же применяется панель управления IOP или BOP. Двигатель подключают к силовому модулю. Модуль управления управляет работой силового модуля. Преобразователи G120P выпускают в диапазоне мощностей от 0.37 до 90 кВт.

Для настройки регулятора частоты Sinamics G120P с помощью персонального компьютера рекомендуется использовать программное обеспечение Starter или Sizer. Копирование параметров с одного привода на другой можно выполнить с помощью панелей оператора (BOP и IOP) или с помощью MMC карты памяти. К ПК частотный преобразователь Синамиск G120P подключается при помощи USB.

Привод G120P имеет ряд полезных функций, которые делают его удобным для управления насосами и вентиляторами: автоматическое включение после пропадания питания, режим энергосбережения (ECO), гибернация для запуска или остановки двигателя, перезапуск на лету, каскадирование двигателей.

Для управления режимами работы привод имеет встроенные ПИД-регуляторы (для технологического процесса, контроля уровня, давления, расхода). В приводе реализован расширенный аварийный режим. Режим работы при пожаре, когда преобразователь частоты не будет отключаться при возникновении некоторых типов ошибок, из-за появления которых в обычном режиме он бы выключился. Привод имеет двухзонное или многозонное регулирование, например, контроль температуры в нескольких помещениях. Регулятор частоты вращения G120P имеет режим байпас, программируемые таймеры (часы реального времени). Так же в приводе есть встроенный ПЛК и наличие свободно программируемых функциональных блоков и таймеров позволяет выполнять локальную автоматизацию с помощью только преобразователя частоты.

Видеопрезентации Sinamics g120p

Таблица выбора компонентов SINAMICS G120P (инструкция)

Оглавление

Скачать таблицу выбора Sinamics G120P

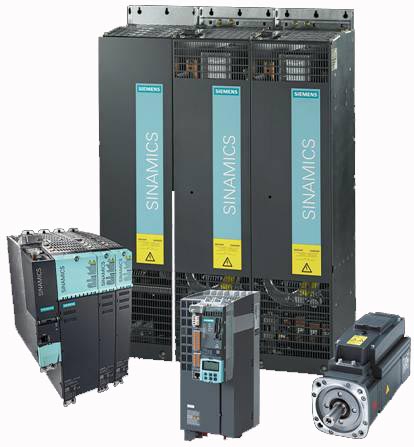

Приводная техника SINAMICS
SINAMICS G120P
Выбор преобразователя частоты
Пример выбора

Приводная техника SINAMICS

Таблица выбора компонентов SINAMICS

SINAMICS V
Эти преобразователи содержат только необходимые для выполнения основных функций аппаратные и программные компоненты. Следствием этого является высокая надежность при одновременной низкой стоимости. Управление осуществляется непосредственно на преобразователе без использования дополнительного ПО для инжиниринга. SINAMICS V предназначен в первую очередь для решения задач, не требующих специальных знаний в области приводной техники.
SINAMICS G
В работе преобразователи SINAMICS G демонстрируют все свои сильные технологические стороны. Это и спектр мощностей от 0,12 до 400 кВт. И единая упрощенная концепция управления, значительно сокращающая затраты на обучение и сервисное обслуживание. Не последнюю роль в выборе SINAMICS G играет и оптимальное соотношение цены и производительности.
SINAMICS S
Преобразователи SINAMICS S предназначены для решения сложных задач в области машиностроения и производства промышленного оборудования, а также для различных задач управления перемещениями. Важная особенность: максимальная совместимость в области инжиниринга.

Основные сферы применения приводной техники

В зависимости от сферы применения, в семействе SINAMICS для каждой задачи привода имеется оптимально подобранная модификация

Насосы, вентиляторы, компрессоры

Перемещение

Переработка

Обработка

Cпециалист по работе с насосами, вентиляторами и компрессорами: Siemens SINAMICS G120P

Напряжение питания: 3AC 400В; 3AC 690В

Мощность: от 0,37 до 250 кВт

Работа: с асинхронными двигателями

Функции безопасности: STO

Выбор преобразователя частоты

Номинальный ток двигателя должен лежать в диапазоне 13 % … 100 % номинального тока преобразователя.

Пример: с преобразователем с номинальным током 10,2 A могут работать асинхронные двигатели, номинальные токи которых лежат в диапазоне 1,3 A … 10,2 A.

Пример выбора SINAMICS G120P

Сначала скачайте таблицу выбора Sinamics G120P

ЗАПРОС: Необходим преобразователь частоты для насоса (см. шильдик) со степенью защиты IP55. Панель оператора на русском языке. Протокол связи – PROFINET. Необходим ЭМС-фильтр класса B. И карта памяти для копирования параметров. Подключение двигателя: 400В (“звезда”).

Так же прошу предложить комплект подключения преобразователя частоты к ПК.
