Siemens запуск по схеме звезда-треугольник
Комбинации контакторов 3RA14 для пуска двигателей переменного тока переключением их обмоток со звезды на треугольник могут быть заказаны следующим образом:
- Типоразмеры от S00 до S3:
- Полностью собранные и проверенные, с электрической блокировкой, с выдержкой времени при переключении до 10 сек. (типоразмер S00 с электрической и механической блокировками).
- Типоразмеры от S00 до S12:
- Как компоненты для самостоятельной сборки.
Коммутационная пауза 50 ms уже входит в перечень функций реле времени.
При необходимости выбора реле перегрузки для защиты двигателей см. "Реле перегрузки SIRIUS“.
Существуют также дополнительные принадлежности (блоки вспомогательных контактов, устройства ограничения перенапряжений и т.п.), которые должны заказываться отдельно.
Комбинации контакторов 3RA14 имеют винтовые зажимы и допускают крепление винтами на монтахной панели и защелками на стандартной 35 mm монтажной рейке.
Полностью смонтированные и испытанные контакторные сбоки 3RA14 имеют один свободный встроенный НО контакт, который установлен на фронтальной поверхности контактора K3.
Электронный блок вспомогательных контактов с выдержкой времени установлен на фронтальной поверхности полностью собранных и проверенных контакторных сборок типоразмера S00 до 7.5 kW, в то время как в типоразмерах от S0 до S3 от 11 kW до 75 kW реле времени устанавливается сбоку.
Компоненты для самостоятельной сборки
Монтажные комплекты с электрическими соединительными элементами и, при необходимости, с механическими соединительными элементами предназначены для сборки пусковых комбинаций контакторов по схеме звезда-треугольник. Контакторы, реле перегрузки, реле времени для пусковых комбинаций контакторов переключением со звезды на треугольник, вспомогательные контакты для электрических блокировок, а, при необходимости, также клеммы питания, механические блокировки и монтажные платы (основания) должны заказываться дополнительно. Исключение: в сборочном комплекте для комбинации контакторов типоразмера S00 механическая блокировка между контактором для соединения в звезду и контактором для соединения в треугольник входит в состав комплекта.
Монтажные комплекты типоразмеров от S00 до S0 содержат верхние и нижние электрические соединения силовых цепей: между линейным контактором и контактором соединения в треугольник (верхнее), между контактором соединения в треугольник и контактором соединения в звезду (нижнее).
Для типоразмеров от S2 до S12 из-за больших сечений электрических присоединительных элементов силовых цепей в качестве монтажного блока предлагается только нижнее электрическое соединение между контактором для соединения в треугольник и контактором для соединения в звезду.
Защита электродвигателей
Для защиты электродвигателей при перегрузке могут применяться реле перегрузки или термисторная защита.
Реле перегрузки может устанавливаться на линейный контактор или монтироваться отдельно. Оно должно настраиваться на ток, составляющий 0.58 от номинального тока двигателя.

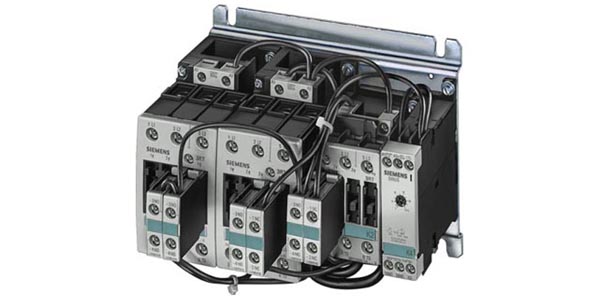

Полностью смонтированные и прошедшие испытания комбинации для схем "звезда -треугольник" перекрывают диапазон мощностей до 75 кВт, для более высокой мощности возможен заказ комплекта для самостоятельной сборки. Для мощностей до 7,5 кВт предлагается комбинация с расположенным на фронтальной стороне реле времени, от 7,5 кВт до 75 кВт . с реле времени, расположенным сбоку. Эти комбинации предлагаются как для переменного (24 В, 110 В, 230 В), так и постоянного тока 24 В.
Производственная программа
Полностью смонтированная комбинация включает в себя следующие компоненты:
- Сетевой контактор - контактор на треугольник - контактор на звезду
- Монтажный комплект (соединительные элементы соединение основной токовой цепи или мост для соединения в звезду)
- Блок вспомогательных выключателей (1 замыкающий контакт) в резерв
- Реле времени на лицевой стороне до 7,5 кВт или боковое реле времени для 7,5 д- 75 кВт
- Вспомогательный выключатель для индивидуального управления
- От 22 кВт (S2-S2-S0) смонтированные комбинации поставляются с монтажной платой.
Все составляющие являются стандартными компонентами SIRIUS 3R. Дополнительно могут быть поставлены другие стандартные принадлежности, такие как вводные клеммы, 3-х фазные сборные шины, ограничитель перенапряжения или механическая блокировка.
Достоинства схем "звезда-треугольник"
- Все компоненты являются стандартными - Небольшой запас запасных частей, экономия расходов
- Оптимизированный к.п.д. относительно стандартных двигателей - Меньше габариты при большей мощности
- Небольшая установочная ширина - Экономия места в распределительном шкафу
- Возможность последующего монтажа других стандартных принадлежностей SIRIUS в любое время - Любые варианты без дополнительных расходов
- Большой механический и электрический ресурс - Большой ресурс при высокой частоте коммутирования
- Возможность использования при высокой температуре окружающей среды, гибкость в применении - Простота проектирования, установка "впритык"
