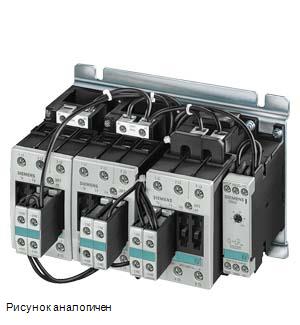

КОНТАКТОРНАЯ СБОРКА ДЛЯ ПУСКА ПО СХЕМЕ ЗВЕЗДА-ТРЕУГОЛЬНИК, РЕЛЕ ВРЕМЕНИ УСТАНОВЛЕНО СБОКУ, AC-3 37КВТ/400V, 3-ПОЛЮСА, ТИПОРАЗМЕР S2, S2, S2, С ЭЛ. БЛОКИРОВКОЙ, ВИНТОВЫЕ КЛЕММЫ, AC 230V, 50/60 ГЦ
Комбинации контакторов 3RA14 для пуска двигателей переменного тока переключением их обмоток со звезды на треугольник могут быть заказаны следующим образом:
Типоразмеры от S00 до S3:
Полностью собранные и проверенные, с электрической блокировкой, с выдержкой времени при переключении до 10 сек. (типоразмер S00 с электрической и механической блокировками).
Типоразмеры от S00 до S12:
Как компоненты для самостоятельной сборки.
Коммутационная пауза 50 ms уже входит в перечень функций реле времени.
При необходимости выбора реле перегрузки для защиты двигателей см. "Реле перегрузки SIRIUS“.
Существуют также дополнительные принадлежности (блоки вспомогательных контактов, устройства ограничения перенапряжений и т.п.), которые должны заказываться отдельно.
Комбинации контакторов 3RA14 имеют винтовые зажимы и допускают крепление винтами на монтахной панели и защелками на стандартной 35 mm монтажной рейке.
Полностью смонтированные и испытанные контакторные сбоки 3RA14 имеют один свободный встроенный НО контакт, который установлен на фронтальной поверхности контактора K3.
Электронный блок вспомогательных контактов с выдержкой времени установлен на фронтальной поверхности полностью собранных и проверенных контакторных сборок типоразмера S00 до 7.5 kW, в то время как в типоразмерах от S0 до S3 от 11 kW до 75 kW реле времени устанавливается сбоку.
| | CONTACTOR ASSEMBLY, STAR-DELTA (ASSEMBLED) WITH TIME RELAIS AT THE SIDE, AC-3 37KW/400 V, 3-POLE, SIZES S2,S2,S2, EL. LOCKED, SCREW CONNECTION, AC 230V, 50/60 HZ | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | комбинация контакторов | ||
| Функция продукта | Контакторы на звезду - треугольник | ||
| Габаритные размеры контактора | S2, S2, S2 | ||
| Степень защиты IP с лицевой стороны | IP20 | ||
| Степень загрязнения | 3 | ||
| Напряжение изоляции при степени загрязнения 3 расчетное значение | V | 690 | |
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | |
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -55 ... +80 | |
| во время транспортировки | °C | -55 ... +80 | |
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||
| Механический срок службы (коммутационные циклы) | |||
| главных контактов типовое | 10 000 000 | ||
| вспомогательных контактов типовое | 10 000 000 | ||
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | ||
| Цепь главного тока: | |||
| Число полюсов для главной электрической цепи | 3 | ||
| Количество размыкающих контактов для главных контактов | 0 | ||
| рабочее напряжение при AC-3 расчетное значение максимальное | V | 690 | |
| Рабочий ток при AC-3 при 400 В расчетное значение | A | 80 | |
| Эксплуатационная мощность при AC-3 | |||
| при 400 В расчетное значение | kW | 37 | |
| при 500 В расчетное значение | kW | 51 | |
| при 690 В расчетное значение | kW | 63 | |
| Цепь тока управления/ управление: | |||
| Исполнение управления коммутационного привода | обычный | ||
| Исполнение ограничителя перенапряжения | без | ||
| Вид напряжения управляющего напряжения питания | Переменный ток | ||
| Частота питающего напряжения цепи управления | |||
| 1 расчетное значение | Hz | 50 | |
| 2 расчетное значение | Hz | 60 | |
| Управляющее напряжение питания 1 | |||
| при переменном токе | |||
| — при 50 Гц расчетное значение | V | 230 | |
| — при 60 Гц расчетное значение | V | 230 | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | |||
| при переменном токе | |||
| — при 50 Гц | 0,8 ... 1,1 | ||
| — при 60 Гц | 0,85 ... 1,1 | ||
| при постоянном токе | 0,8 ... 1,1 | ||
| Вспомогательный контур: | |||
| Расширение продукта Вспомогательный выключатель | да | ||
| Количество размыкающих контактов для вспомогательных контактов | |||
| включающийся без выдержки времени | 4 | ||
| включающийся с отставанием | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | |||
| включающийся без выдержки времени | 4 | ||
| включающийся с опережением | 0 | ||
| Короткое замыкание: | |||
| Исполнение плавкой вставки предохранителя | |||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | ||
| для защиты от короткого замыкания основной цепи тока | |||
| — при типе координации 1 необходимое | предохранитель gL/gG: 125 A | ||
| — при типе координации 2 необходимое | предохранитель gL/gG: 63 A | ||
| Монтаж/ крепление/ размеры: | |||
| Монтажное положение | при вертикальной монтажной поверхности +/-180° поворотный, при вертикальной монтажной поверхности +/- 30° откидываемый вперед и назад | ||
| Вид крепления | винтовое крепление | ||
| Ширина | mm | 198 | |
| Высота | mm | 140 | |
| Глубина | mm | 169 | |
| соблюдаемое расстояние | |||
| при рядном монтаже сбоку | mm | 0 | |
| до заземленных частей сбоку | mm | 0 | |
| до находящихся под напряжением частей | |||
| — сбоку | mm | 0 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для главной электрической цепи | винтовой зажим | ||
| Сертификаты/ допуски к эксплуатации: | |||
| Сертификат соответствия | CE / UL / CCC / GL / LRS / BV / DNV / RMRS / RINA / PRS / ABS | ||
| | |||
| Безопасность: | |||
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | ||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 12.04.2016 | ||
