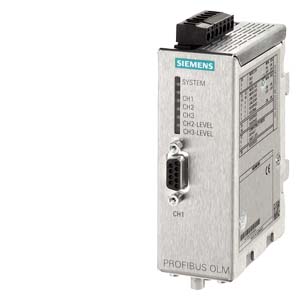

Siemens 6AG1503-3CB00-2AA0 промышленная сеть

Name: Siemens 6AG1503-3CB00-2AA0 промышленная сеть
Brand: Siemens
Price: 180574 RUB
Availability: InStock

SIPLUS NET, ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ OLM/G12 V4.0, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6GK1503-3CB00

Купить 6AG15033CB002AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 180574 руб.

Технические характеристики 6AG15033CB002AA0

наименование типа изделия

OLM/G12 V4.0

SIPLUS NET OLM/G12 V4.0 based on 6GK1503-3CB00 with conformal coating, -25…+60 °C,

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1503-3CB00-2AA0

скорость передачи

скорость передачи / при PROFIBUS

9,6 kbit/s ... 12 Mbit/s

скорость передачи / при Profibus PA

45,45 kbit/s

интерфейсы

число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс.

число электрических соединений

● для сетевых компонентов или оконечных устройств

● для измерительного устройства

● для сигнального контакта

● для резервированного источника питания

исполнение электрического соединения

● для сетевых компонентов или оконечных устройств

9-контактное гнездо Sub-D

● для измерительного устройства

2-контактный клеммный блок

● для источника питания

● для источника питания и сигнального контакта

5-контактный клеммный блок

число оптических соединений / для волоконно-оптических кабелей

исполнение оптических соединений / для волоконно-оптических кабелей

Порт BFOC

оптические характеристики

коэффициент затухания / канала передачи оптоволоконного сигнала

● для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км / макс.

10 dB

● для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км / макс.

12 dB

задержка распространения [бит]

6,5 bit

сопрягаемая оптическая мощность на 1 мВт

● для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км

-15 dB

● для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км

-13 dB

оптическая чувствительность на 1 мВт

● для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км

-28 dB

● для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км

-28 dB

длина кабеля

● для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км / макс.

3 km

● для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км / макс.

3 km

сигнальные входы/выходы

рабочее напряжение / сигнальных контактов / при постоянном токе / ном. значение

24 V

рабочий ток / сигнальных контактов / при постоянном токе / макс.

0,1 A

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания / при постоянном токе / ном. значение

24 V

напряжение питания / при постоянном токе

18,8 ... 28,8 V

компонент изделия / устройство защиты входа питания

Да

потребляемый ток / при постоянном токе / при 24 В / макс.

0,2 A

окружающие условия

окружающая температура

● при горизонтальном монтажном положении / при эксплуатации

60 ... -25 °C

● при хранении и транспортировке

70 ... -40 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

5000 m

окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

Tмин. ... Tмакс. при 1140 ... 795 гПа (-1000 ... +2000 м)//Tмин. ... (Tмакс. – 10 K) при 795 ... 658 гПа (+2000 ... +3500 м)//Tмин. ... (Tмакс. – 20 K) при 658 ... 540 гПа (+3500 ... +5000 м)

относительная атмосферная влажность

● с конденсацией / согласно МЭК 60068-2-38 / макс.

100 %; допустимая относительная влажность, включая конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение

химическая стойкость / против обычных смазочно-охлаждающих жидкостей

Да; включая капли дизельного топлива и масла в воздухе

стойкость к биологически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу

● совместимость согласно EN 60721-3-6

Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)

стойкость к химически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости 3) *

● совместимость согласно EN 60721-3-6

Да; Класс 6C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости испытания 3)*

стойкость к механически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3S4, включая песок, пыль*

● совместимость согласно EN 60721-3-6

Да; Класс 6S3, включая песок, пыль*

экологическая категория / согласно МЭК 60721 / примечание

* Входящие в объем поставки заглушки во время эксплуатации должны закрывать неиспользуемые разъемы!

покрытие / для укомплектованных печатных плат / согласно EN 61086

Да; Класс 2 для высокого уровня доступности

исполнение покрытия

● защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки / покрытия / согласно MIL-I-46058C

Да; за время эксплуатации цвет покрытия может измениться

соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Conformal Coating (однородное покрытие), класс A

степень защиты IP

IP40

конструкция, размеры и масса

конструкция

компактный вариант

ширина

39,5 mm

высота

112 mm

глубина

74,5 mm

масса нетто

340 g

вид креплений

● 35 мм, монтаж на DIN-рейку

Да

● настенный монтаж

Да

нормы, спецификации, допуски

стандарт

● для излучения помех

EN 61000-6-4 (класс А)

● для помехоустойчивости

EN 61000-6-6

сертификат соответствия

EN 61000-6-2, EN 61000-6-8

● маркировка CE

Да

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://siemens.com/industrial-communication

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты
