наименование типа изделия
|
W738-1 M12
|
|
|

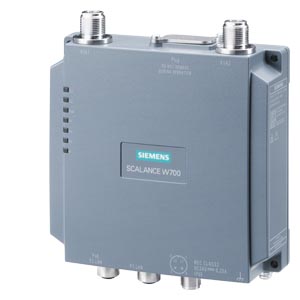

IWLAN client, SCALANCE W738-1 M12, 1 radio, 2 N-CON antenna port, iFeatures support via KEY-PLUG, IEEE 802.11a/b/g/h/n, 2.4/5GHz, gross data rate 300 Mbit/s, 2x M12 max. 100 Mbit/s, PoE integrated 2-port switch, redundant 24 V DC,M12 A-coded IP65, -20... 60°C, plug slot WPA2/802.11i/e, observe national approvals! CERT ID: MSN65-W1-M12-E2 Scope of delivery: Manuals on CD-ROM, German/English; M12 sealing caps, for operation outside of USA/Israel .
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK5738-1GY00-0AA0
|
|
скорость передачи
|
|
скорость передачи
|
|
|
● при WLAN / макс.
|
300 Mbit/s
|
|
● в сети Industrial Ethernet
|
10, 100 Mbit/s
|
|
интерфейсы
|
|
число электрических соединений
|
|
|
● для сетевых компонентов или оконечных устройств
|
2
|
|
● для источника питания
|
1
|
|
● для резервированного источника питания
|
1
|
|
исполнение электрического соединения
|
|
|
● для сетевых компонентов или оконечных устройств
|
Разъем M12 (4-контактный, D-кодировка), PoE
|
|
● для источника питания
|
Разъем M12 (4-контактный, А-кодировка)
|
|
память
|
|
исполнение сменного носителя информации
|
|
|
● C-образный штекер
|
Да
|
|
● кодировочный модуль
|
Да
|
|
интерфейсы / беспроводной
|
|
число беспроводных плат / несъемный
|
1
|
|
способ передачи / при технологии Multiple Input Multiple Output (MIMO)
|
2x2
|
|
число пространственных потоков
|
2
|
|
число электрических соединений / для наружных антенн
|
2
|
|
исполнение электрического соединения / для наружных антенн
|
N-Connect (гнездо)
|
|
характеристика изделия / наружная антенна, устанавливаемая непосредственно на устройство
|
Да
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / напряжения питания
|
пост. ток
|
|
напряжение питания
|
|
|
● от питания по сети Ethernet согласно ИИЭР802.3at при типе 1 и ИИЭР802.3af
|
48 V
|
|
потребляемый ток
|
|
|
● при постоянном токе / при 24 В / типичный
|
0,25 A
|
|
● при питании по сети Ethernet согласно ИИЭР 802.3at при типе 1 и ИИЭР 802.3af / типичный
|
0,125 A
|
|
мощность потерь [Вт]
|
|
|
● при постоянном токе / при 24 В / типичный
|
6 W
|
|
● при питании по сети Ethernet согласно ИИЭР 802.3at при типе 1 и ИИЭР 802.3af / типичный
|
6 W
|
|
напряжение питания / 1
|
|
|
● от разъема питания M12 (с кодом A) для резервированного источника питания
|
16,8 V
|
|
напряжение питания / 2
|
|
|
● от разъема питания M12 (с кодом A) для резервированного источника питания
|
31,2 V
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-20 ... +60 °C
|
|
● при хранении
|
-40 ... +85 °C
|
|
● при транспортировке
|
-40 ... +85 °C
|
|
относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.
|
95 %
|
|
окруж. условия / для рабочего режима
|
В случае использования во взрывозащищенном окружении (зона 2) изделие SCALANCE W778-1 M12 или W738-1 M12 должно встраиваться в корпус, который обеспечивает степень защиты не ниже IP54 согласно EN 60529 в соответствии с требованиям стандарта EN 50021.
|
|
степень защиты IP
|
IP65
|
|
конструкция, размеры и масса
|
|
ширина
|
140 mm
|
|
высота
|
160 mm
|
|
глубина
|
45 mm
|
|
ширина / корпуса / без антенны
|
140 mm
|
|
высота / корпуса / без антенны
|
149 mm
|
|
глубина / корпуса / без антенны
|
45 mm
|
|
масса нетто
|
0,95 kg
|
|
вид креплений
|
Монтаж на DIN-рейке 35 мм только с использованием принадлежностей
|
|
● монтаж на профильной шине для S7-300
|
Нет
|
|
● монтаж на профильной шине для S7-1500
|
Нет
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
● настенный монтаж
|
Да
|
|
радиочастоты
|
|
рабочая частота
|
|
|
● при W-LAN в диапазоне частот 2,4 ГГц
|
2,41 ... 2,48 GHz; в зависимости от допуска конкретной страны
|
|
● при W-LAN в диапазоне частот 5 ГГц
|
4,9 ... 5,8 GHz; в зависимости от допуска конкретной страны
|
|
характеристики, функции, компоненты изделия / общий
|
|
функция изделия / режим Access Point
|
Нет
|
|
функция изделия / клиентский режим
|
Да
|
|
функция изделия
|
|
|
● клиент iPCF
|
Да; Только в сочетании с KEY-PLUG W780 iFeatures или KEY-PLUG W740 iFeatures
|
|
● клиент iPCF-MC
|
Да; Только в сочетании с KEY-PLUG W780 iFeatures или KEY-PLUG W740 iFeatures
|
|
число беспроводных модулей, поддерживающих iPCF
|
1
|
|
функция изделия / iREF
|
Нет
|
|
функция изделия / iPRP
|
Да; Только в сочетании с KEY-PLUG W780 iFeatures
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
число управляемых IP-адресов / в клиенте
|
8
|
|
функция изделия
|
|
|
● CLI
|
Да
|
|
● веб-управление
|
Да
|
|
● поддержка MIB
|
Да
|
|
● TRAPs по электронной почте
|
Да
|
|
● конфигурирование с помощью STEP 7
|
Да
|
|
● конфигурирование с помощью STEP 7 в портале TIA-Portal
|
Да
|
|
● эксплуатация с контроллером IWLAN
|
Нет
|
|
● эксплуатация с контроллером Enterasys WLAN
|
Нет
|
|
● WDS
|
Нет
|
|
протокол / поддерживается
|
|
|
● Address Resolution Protocol (ARP)
|
Да
|
|
● ICMP
|
Да
|
|
● Telnet
|
Да
|
|
● HTTP
|
Да
|
|
● HTTPS
|
Да
|
|
● TFTP
|
Да
|
|
● DCP
|
Да
|
|
● LLDP
|
Нет
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
функция изделия / поддерживается / идентификационная ссылка
|
Да; согласно МЭК 61406-1:2022
|
|
функции изделия / диагностика
|
|
функция изделия
|
|
|
● диагностика PROFINET IO
|
Да
|
|
● контроль канала
|
Нет
|
|
● контроль соединения IP-Alive
|
Нет
|
|
● SysLog
|
Да
|
|
протокол / поддерживается
|
|
|
● SNMP v1
|
Да
|
|
● SNMP v2
|
Да
|
|
● SNMP v3
|
Да
|
|
функции изделия / VLAN
|
|
функция изделия
|
|
|
● функция VLAN при IWLAN
|
Нет
|
|
функции изделия / DHCP
|
|
функция изделия
|
|
|
● клиент DHCP
|
Да
|
|
● сервер DHCP
|
Да
|
|
● DHCP опция 82
|
Да
|
|
функции изделия / резервирование
|
|
протокол / поддерживается
|
|
|
● STP/RSTP
|
Да
|
|
● MSTP
|
Да
|
|
● RSTP
|
Да
|
|
функции изделия / безопасность
|
|
функция изделия
|
|
|
● список управления доступом (ACL) - на основе MAC
|
Да
|
|
● обеспечение безопасности управления с помощью ACL-IP based
|
Да
|
|
● ИИЭР 802.1X (радиус)
|
Да
|
|
● NAT/NAPT
|
Да
|
|
● защита доступа согласно ИИЭР 802.11i
|
Да
|
|
● WPA/WPA2
|
Да
|
|
● TKIP/AES
|
Да
|
|
протокол / поддерживается
|
|
|
● SSH
|
Да
|
|
● служба идентификации удаленных пользователей (RADIUS)
|
Да
|
|
функции изделия / время
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● SNTP
|
Да
|
|
● синхронизация времени в SIMATIC (SIMATIC Time)
|
Да
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия
|
|
|
● декларация о соответствии нормам ЕС
|
Да
|
|
● маркировка CE
|
Да
|
|
● допуск C-Tick
|
Да
|
|
● допуск E1
|
Да
|
|
● применение на железнодорожном транспорте согласно EN 50155
|
Нет
|
|
● NEMA TS2
|
Нет
|
|
● МЭК 61375
|
Нет
|
|
● МЭК 61850-3
|
Нет
|
|
● NEMA4X
|
Нет
|
|
● питание по сети Ethernet согласно ИИЭР 802.3at при типе 1 и ИИЭР 802.3af
|
Нет
|
|
● питание по сети Ethernet согласно ИИЭР 802.3at при типе 2
|
Нет
|
|
стандарт беспроводной связи
|
|
|
● ИИЭР 802.11a
|
Да
|
|
● ИИЭР 802.11b
|
Да
|
|
● ИИЭР 802.11e
|
Да
|
|
● ИИЭР 802.11g
|
Да
|
|
● ИИЭР 802.11h
|
Да
|
|
● ИИЭР 802.11i
|
Да
|
|
● ИИЭР 802.11n
|
Да
|
|
разрешение на эксплуатацию РЭС и ВЧУ
|
Актуальный список стран можно найти по ссылке: www.siemens.de/funkzulassungen
|
|
нормы, спецификации, допуски / классификация судов
|
|
общество классификации судов
|
|
|
● American Bureau of Shipping Europe Ltd. (ABS)
|
Нет
|
|
● Bureau Veritas (BV)
|
Да
|
|
● DNV GL
|
Нет
|
|
● Корейский регистр судоходства (KRS)
|
Да
|
|
● Регистр судоходства Ллойда (LRS)
|
Нет
|
|
● Nippon Kaiji Kyokai (NK)
|
Нет
|
|
● Polski Rejestr Statkow (PRS)
|
Нет
|
|
● Royal Institution of Naval Architects (RINA)
|
Нет
|
|
нормы, спецификации, допуски / опасные окружающие условия
|
|
стандарт / для взрывоопасной зоны
|
EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
|
|
сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB
|
Да
|
|
нормы, спецификации, допуски / экологический сертификат изделия
|
|
экологический сертификат изделия
|
Да
|
|
потенциал парникового эффекта [CO2 eq]
|
|
|
● всего
|
199,95 kg
|
|
● в процессе производства
|
33,7 kg
|
|
● при эксплуатации
|
166,06 kg
|
|
● по истечении срока службы
|
0,19 kg
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-страницу: национальный допуск WLAN
|
https://www.siemens.com/wireless-approvals
|
|
● на веб-сайт: IWLAN
|
https://www.siemens.com/iwlan
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://www.siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
|
|
|
|
|
|
Разрешения / Сертификаты
|
