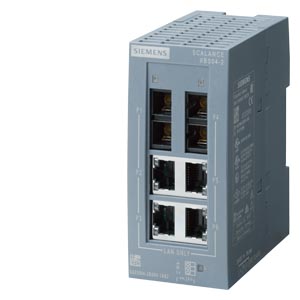

6GK50042BD001AB2: SCALANCE XB004-2 UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100 MBIT/S, WITH 4 X 10/100 MBIT/S TWISTED PAIR- PORTS WITH RJ45-SOCKETS, 2 X 100 MBIT/S MULTIMODE GLASS FOC-PORT WITH SC-SOCKET, FOR CONSTRUCTION OF SMALL STAR OR LINE TOPOLOGIES LED-DIAGNOSIS, IP20, 24 V DC POWER SUPPLY, MANUAL AVAILABLE AS DOWNLOAD
SCALANCE XB005 и SCALANCE XB008
SCALANCE XB004-1 и SCALANCE XB004-1LD
| Наименование типа продукта | SCALANCE XB004-2 | |
| | SCALANCE XB004-2 UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100 MBIT/S; WITH 4 X 10/100 MBIT/S TWISTED PAIR- PORTS WITH RJ45-SOCKETS; 2 X 100 MBIT/S MULTIMODE GLASS FOC-PORT WITH SC-SOCKET; FOR CONSTRUCTION OF SMALL STAR OR LINE TOPOLOGIES LED-DIAGNOSIS, IP20, 24 V DC POWER SUPPLY, MANUAL AVAILABLE AS DOWNLOAD | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 5 | |
| Количество оптических соединений | ||
| для световодов / при 100 Мбит/с | 1 | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика | -19 ... -14 | |
| входа ресивера / максимальное | -14 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -32 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 5 km | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 4; RJ45 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 2 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 0 | |
| для одномод (LD) | 0 | |
| Количество электрических подключений | ||
| для напряжения питания | 1 | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 19,2 ... 28,8 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| Потребляемый ток / максимальное | 0,165 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 4 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -10 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 45 mm | |
| Высота | 100 mm | |
| Глубина | 87 mm | |
| вес-нетто | 0,165 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | да | |
| монтаж на профильных шинах S7-1500 | нет | |
| Свойства, функции, компоненты изделия / общее | ||
| Число автоматически обучаемых MAC-адресов | 1024 | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| мультипортовый мирроринг | нет | |
| CoS | да | |
| управление переключений | нет | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 115 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http://www.siemens.com/snst | |
| на веб-сайт: промышленная коммуникация | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: информация и центр загрузок | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: CAx-Download-Manager | http://www.siemens.com/cax | |
| на веб-сайт: отраслевая онлайн-поддержка | https://support.industry.siemens.com | |
| последнее изменение: | 09.12.2016 | |
