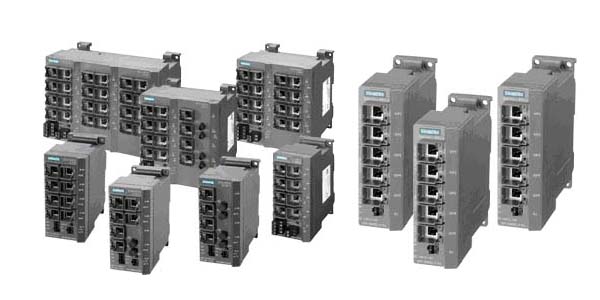

PROFINET/ Industrial Ethernet - промышленные коммутаторы и конверторы семейства SCALANCE X

В современных сетях Ethernet широко используется технология коммутируемых сетей. Эта технология позволяет увеличивать пропускную способность и производительность сети, выполнять ее неограниченное расширение, разрешать конфликтные ситуации между доменами и подсетями, выполнять удобное конфигурирование сети и т.д. Серия SCALANCE X объединяет в своем составе несколько согласованных семейств коммутаторов, оптимизированных по своим функциональным возможностям, позволяющим решать коммуникационные задачи различной степени сложности и использовать технологию коммутируемых сетей не только в Industrial Ethernet, но и в PROFINET.

Неуправляемые коммутаторы SCALANCE X

Серии SCALANCE X000/ XB000/ X100/ XC100 – это наиболее простые коммутаторы Industrial Ethernet, позволяющие создавать линейные и звездообразные сетевые структуры с различными видами каналов связи и скоростью обмена данными 10/100 Мбит/с, а XB000G до 1000 Мбит/c. Все приборы этих серий являются “прозрачными” сетевыми устройствами и не требуют для своего использования никаких предварительных настроек. Они могут использоваться в сетях PROFINET с поддержкой обмена данными в реальном масштабе времени (RT – Real Time).

В состав серий входят коммутаторы различных модификаций, отличающиеся количеством и видом электрических или электрических и оптических коммуникационных портов.

Модули серий Х000 и Х100 выпускаются в прочных металлических корпусах со степенью защиты IP30, которые могут монтироваться на профильную шину S7-300, профильную шину DIN или на стену. Размеры корпусов согласованы по габаритам с форматом модулей S7-300, что позволяет выполнять их размещение на одной профильной шине. Модули серии XC100 имеют металлические корпуса со степенью защиты IP20, согласованные по дизайну с модулями контроллера S7-1500. Они могут монтироваться на профильную шину S7-1500 или S7-300, профильную шину DIN или на стену. Модули ХВ000(G) выпускаются в пластиковых корпусах со степенью защиты IP20 и монтируются на стандартную 35-мм DIN рейку.

Управляемые коммутаторы SCALANCE X второго уровня

Управляемые коммутаторы семейства SCALANCE X позволяют создавать линейные, звездообразные и кольцевые топологии сетей Industrial Ethernet и PROFINET. Они поддерживают широкий набор диагностических функций, могут интегрироваться в систему управления сетью, позволяют выполнять обмен данными со скоростью 10/100 Мбит/с и использовать различные виды электрических и оптических каналов связи. В сети PROFINET все управляемые коммутаторы способны поддерживать обмен данными в реальном масштабе времени (RT). Коммутаторы IRT спосбны поддерживать обмен данными в реальном масштабе времени с тактовой синхронизацией (IRT – Izochronous Real Time). Преимущественно этот режим находит применение в распределенных системах управления синхронным перемещением рабочих органов приводов, не имеющих между собой механических соединений.

Все управляемые коммутаторы SCALANCE X могут включаться в кольцевые топологии и поддерживать функции реконфигурирования сети (RM – Roaming Management) при обрыве кольца (кроме Х208PRO). Однако далеко не все коммутаторы способны поддерживать функции Standby, необходимые для построения структур с резервированием двух колец. Эти функции способны выполнять только некоторые коммутаторы. Например, коммутаторы X200IRT. Время реконфигурирова-ния сети не превышает 0.3 с.

IP адреса управляемых коммутаторов SCALANCE X могут назначаться с помощью DHCP (Dynamic Host Configuration Protocol), с помощью прилагаемого программного обеспечения или с помо-щью STEP 7.

Управляемые коммутаторы SCALANCE X второго уровня объединяют аппаратуру коммутатров двух линеек: линейки серий 200 и линейки серий 300.

Линейка коммутаторов серий 200 представлена аппаратурой:

• SCALANCE X200, аналогичных по конструкции модулям серии SCALANCE X100. Исключение составляет модуль X208PRO, имеющий степень защиты IP65
• SCALANCE X200IRT с поддержкой обмена данными в режиме IRT в корпусах со степенью защиты IP30 или IP65
• SCALANCE X200RNA для подключения приборов с встроенным интерфейсом Industrial Ethernet к резервированным магистральным или кольцевым сетям.
• SCALANCE XB200, аналогичные по конструкции модулям серии SCALANCE XB000

• SCALANCE XC200, аналогичные по конструкции модулям серии SCALANCE XC100
• SCALANCE XF200 в низкопрофильных пластиковых корпусах со степенью защиты IP20, согласованные по дизайну с модулями станции ET 200S
• SCALANCE XF204-2BA в пластиковых корпусах со степенью защиты IP20, согласованные по дизайну с модулями станции ET 200SP
• SCALANCE XP200 в плоских корпусах со степенью защиты IP65

Параметры настройки коммутаторов могут сохраняться в съемном модуле памяти C-PLUG, который необходимо заказывать отдель-но.

Наиболее перспективными являются серии XB200, XC200, XF204-2BA и XP200.

Линейка коммутаторов серий 300 обеспечивает поддержку более широкого набора функций и включает в свой состав аппартуру серий:

• SCALANCE X300, совместимых по конструкции с модулями серий SCALANCE X100/X200
• SCALANCE X300EEC для тяжелых условий эксплуатации
• SCALANCE XR300, имеющих модульную конструкцию и предназначенных для установки в 19” шкафы и стойки управления

Коммутаторы серии SCALANCE X300

Коммутаторы SCALANCE X300 позволяют создавать линейные, звездообразные и кольцевые структуры сетей Industrial Ethernet и PROFINET со скоростью обмена данными 10/100/1000 Мбит/с. Они могут применяться в сетях PROFINET c обменом данными в реальном масштабе времени (RT – Real Time)

В кольцевых сетях коммутаторы X300 способны поддерживать функции реконфигурирования (RM – Roaming Management) при обрыве кольца, а также функции Standby, необходимые для построения структур с резервированием двух колец.

Серия объединяет множество коммутаторов с фиксированным набором электрических или электрических и оптических портов, с возможностью выбора вида отдельных каналов с помощью конвертирующих модулей MM991 или MM992, с поддержкой техно-логии питания через Ethernet (PoE), ориентированных на работу только в сетях Fast Ethernet (10/100 Мбит/с).

Параметры настройки коммутатора сохраняются в съемном модуле памяти C-PLUG, который включен в комплект поставки.

Коммутаторы серии SCALANCE X300EEC

Управляемые коммутаторы для эксплуатации в тяжелых промышленных условиях. Коммутаторы SCALANCE X300EEC (Enhanced Environmental Conditions – расширенные условия окружающей среды) отвечают требованиям стандартов IEC 61850-3 и IEEE 1613, позволяют выполнять операции синхронизации времени с точностью 1 мкс в соответствии с требованиями стандарта IEEE 1588 V2, обеспечивают поддержку всех функций коммутаторов SCALANCE X300.

Высокая стойкость к воздействию электромагнитных полей, широкий диапазон рабочих температур, наличие вариантов с резервированными цепями питания позволяет использовать коммутаторы SCALANCE X300EEC для организации надежного обмена данными в системах управления:

• подстанциями среднего и высокого напряжения
• газопроводами и нефтепроводами
• предприятиями горной промышленности и т.д

Коммутаторы серии SCALANCE XR300

Коммутаторы Industrial Ethernet серии SCALANCE XR300 выпускаются в прочных металлических корпусах со степенью защиты IP30, ориентированных на установку в 19" стойки управления. Все приборы имеют версии с напряжением питания =24 В или ~230 В. Подключение кабелей питания и сетевых кабелей в различных версиях приборов может выполняться с фронтальной или тыльной стороны корпуса.

Коммутаторы имеют модульную конструкцию и позволяют устанавливать до 12 конвертирующих модулей MM991 и/или MM992, С их помощью может быть получено до 24 электрических и/или оптических портов Fast Ethernet или гигабитного Ethernet.

Обеспечивается поддержка магистральных, кольцевых и звездообразных топологий сети, а также функций реконфигурирования одиночных или дублированных кольцевых сетевых структур.

Параметры настройки сохраняются в модуле C-PLUG.

Коммутаторы серии SCALANCE XR300PoE

Коммутаторы этой группы имеют 16 встроенных электрических портов RJ45 гигабитного Ethernet и 4 слота для установки конвертирующих модулей MM991 и/или MM992. 8 встроенных портов обеспечивают поддержку функций питания через Ethernet

Управляемые коммутаторы SCALANCE X третьего уровня

Коммутаторы для высокопроизводительных сетей предприятия с поддержкой функций высокоскоростного резервирования. Имеют модульную конструкцию и могут быть адаптированы к решению необходимых задач. Обеспечивают поддержку IT стандартов, VLAN, IGMP, RSTP и т.д. Позволяют интегрировать сети автоматизации в существующие офисные сети.

Модульные коммутаторы серии SCALANCE XM400

Семейство SCALANCE XM400 объединяет модульные коммутаторы 3-го уровня Industrial Ethernet, конвертирующие модули и модули расширения. Коммутаторы обеспечивают поддержку обмена данными со скоростью 10/100/1000 Мбит/с через электрические и/или оптические каналы связи Ethernet и PROFINET.

Модульная конструкция и поддержка офисных стандартов позволяет легко адаптировать коммутатор к требованиям решаемых задач, а также выполнять обмен данными между промышленными и офисными сетями.

SCALANCE XM400 позволяют создавать линейные, звездообразные и кольцевые конфигурации сети, обеспечивают поддержку функций RM и Standby.

Максимальная конфигурация коммутатора позволяет поддержи¬вать до 24 электрических и до 16 оптических портов Ethernet. Параметры настройки коммутатора сохраняются в модуле C-PLUG и могут передоваться через штатную функцию NFC на смартфоне.

Модульные коммутаторы серии SCALANCE XR500

Высокопроизводительные коммутаторы 3-го уровня Industrial Ethernet серии SCALANCE XR500 имеют модульную конструкцию, предназначены для установки в 19” стойки управления и эксплуатации в промышленных условиях. Они обеспечивают поддержку промышленных и офисных стандартов, позволяют формировать линейные, звездообразные и кольцевые структуры с электрическими и оптическими каналами связи, способны поддерживать обмен данными со скоростью до 10 Гбит/с.

Коммутаторы оснащены четырьмя оптическими интерфейсами Ethernet 10 Гбит/с и могут иметь до 12 слотов для установки конвертирующих модулей различных типов. В зависимости от типа каждый конвертирующий модуль оснащен 4 электрическими или оптическими портами Ethernet 10/ 100/ 1000 Мбит/с. Общее количество электрических и/или оптических интерфейсов гигабитного Ethernet коммутатора может достигать 48. Из них до 12 электрических интерфейсов могут поддерживать функции питания через Ethernet. Обеспечивается поддержка функций “горячей” замены конвертирующих модулей.

Простая интеграция в офисные сети с поддержкой множества стандартных IT функций: VLAN, IGMP-Snooping/ Querier, Link Aggregation, Quality of Service, 802.1x, RIP, OSPF, VRRP для IPv4 и IPv6.

Встроенный менеджер резервирования позволяет использовать коммутаторы SCALANCE XR500 для скоростного реконфигурирования поврежденных кольцевых сетей, а также установки резервированных соединений между кольцами в сетях с топологией двойного кольца.

Поддержка протоколов MSTP/ STP/ RSTP позволяет выполнять резервированное подключение коммутатора к офисным сетям более высокого уровня.

Сохранение параметров настройки в съемном модуле C-PLUG/ KEY-PLUG. На модуле KEY-PLUG поставляется лицензия для поддержки функций коммутации 3-го уровня

Конверторы SCALANCE X101

Неуправляtvst конверторы для двунаправленного преобразова-ниясигналов между различными видами каналов связи Indus-trial Ethernet:

• X101-1: 1xRJ45, 10/100 Мбит/с+ 1х BFOC, 100 Мбит/с, стеклянный оптический мультимодовый кабель длиной 3 км
• X101-1LD: 1x RJ45, 10/100 Мбит/с+1х BFOC, стеклянный оптический одномодовый кабель длиной 26 км.

Подключение линий связи к электрическим портам выполняется IE FC TP кабелями 2х2 с установленными штекерами IE FC RJ45 с осевым отводом кабеля. Подключение к оптическим портам выполняется стеклянными опттическими кабелями с BFOC штекерами. Конструкция всех соединителей отвечает требованиям стандарта PROFINET.

Байпасные оптические реле SCALANCE XC100-4OBR

Байпассные оптические реле SCALANCE XC100-4OBR находят применение в магистральных и кольцевых оптических сетях Industrial Ethernet со скоростью обмена данными 100/ 1000 Мбит/с для подключения/ отключения коммутаторов SCALANCE X без нарушения работоспособности коммуникационной систем
