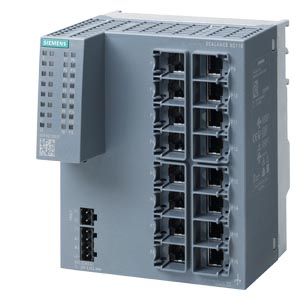

6GK51160BA002AC2: SCALANCE XC116, UNMANAGED IE SWITCH, 16 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSIS, FAULT SIGNAL CONTACT WITH SET BUTTON, REDUNDANT POWER SUPPLY MANUAL AVAILABLE AS DOWNLOAD
Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.
SCALANCE X104-2 / SCALANCE X106-1
SCALANCE X108
| Наименование типа продукта | SCALANCE XC116 | ||
| | SCALANCE XC116, UNMANAGED IE SWITCH, 16 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSIS, FAULT SIGNAL CONTACT WITH SET BUTTON, REDUNDANT POWER SUPPLY MANUAL AVAILABLE AS DOWNLOAD | ||
| Скорость передачи | |||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | ||
| Интерфейсы | |||
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 16; RJ45 | ||
| Количество электрических подключений | |||
| для сигнального контакта | 1 | ||
| для напряжения питания | 1 | ||
| для избыточного напряжения питания | 1 | ||
| Входы/выходы | |||
| рабочее напряжение / сигнальных контактов | |||
| при постоянном токе / номинальное значение | 24 V | ||
| Рабочий ток / сигнальных контактов | |||
| при постоянном токе / максимальное | 0,1 A | ||
| Напряжение питания, потребление тока, эффективная мощность потерь | |||
| Вид напряжения / напряжения питания | пост. ток | ||
| Напряжение питания | |||
| внешнее | 24 V | ||
| внешнее | 9,6 ... 31,2 V | ||
| Напряжение питания / 1 / номинальное значение | 12 V | ||
| Напряжение питания / 1 / расчетное значение | 9,6 ... 31,2 V | ||
| Вид напряжения / 1 / напряжения питания | DC | ||
| Потребляемый ток / 1 / при номинальном значении напряжения питания / максимальное | 0,45 A | ||
| Напряжение питания / 2 / номинальное значение | 24 V | ||
| Напряжение питания / 2 / расчетное значение | 9,6 ... 31,2 V | ||
| Вид напряжения / 2 / напряжения питания | DC | ||
| Потребляемый ток / 2 / при номинальном значении напряжения питания / максимальное | 0,225 A | ||
| Мощность потерь [Вт] / 2 / номинальное значение | 5,4 W | ||
| Компонент продукта / устройство защиты на входе напряжения питания | да | ||
| исполнение устройства защиты / на входе для напряжения питания | 2,5 A / 125 V | ||
| Мощность потерь [Вт] | |||
| при постоянном токе / при 24 В | 5,4 W | ||
| Допустимые окружающие условия | |||
| Температура окружающей среды | |||
| во время эксплуатации | -40 ... +70 °C | ||
| во время хранения | -40 ... +85 °C | ||
| во время транспортировки | -40 ... +85 °C | ||
| Относительная влажность воздуха | |||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | ||
| Степень защиты IP | IP20 | ||
| Конструктивная форма, размеры и вес | |||
| Ширина | 120 mm | ||
| Высота | 147 mm | ||
| Глубина | 125 mm | ||
| вес-нетто | 0,85 kg | ||
| Вид крепления | |||
| установка на монтажной шине DIN 35 мм | да | ||
| настенный монтаж | да | ||
| монтаж на профильных шинах S7-300 | да | ||
| монтаж на профильных шинах S7-1500 | да | ||
| Свойства, функции, компоненты изделия / общее | |||
| Число автоматически обучаемых MAC-адресов | 2048 | ||
| Количество каналов приоритетного доступа | 4 | ||
| Функции изделия / управление, конфигурация, проектирование | |||
| Функция продукта | |||
| мультипортовый мирроринг | нет | ||
| CoS | да | ||
| управление переключений | нет | ||
| Нормы, спецификации, сертификаты | |||
| Стандарт | |||
| для зоны взрывоопасности | EN 60079-0:2012 + A11:2013, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X, IEC 6079-0:2011, IEC 6079-0-15:2010 | ||
| Сертификат соответствия | |||
| CE | да | ||
| C-TIC | да | ||
| KC-разрешение | да | ||
| E1-разрешение | нет | ||
| Среднее время между отказами (MTBF) / при 40 °C | 73,69 y | ||
| Дополнительная информация / интернет-ссылки | |||
| Интернет-ссылка | |||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http://www.siemens.com/snst | ||
| на веб-сайт: промышленная коммуникация | http://www.siemens.com/simatic-net | ||
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | ||
| на веб-сайт: информация и центр загрузок | http://www.siemens.com/industry/infocenter | ||
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | ||
| на веб-сайт: CAx-Download-Manager | http://www.siemens.com/cax | ||
| на веб-сайт: отраслевая онлайн-поддержка | https://support.industry.siemens.com | ||
| последнее изменение: | 09.12.2016 | ||
