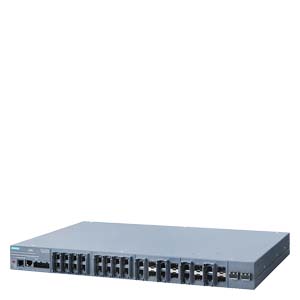

6GK5526-8GR00-4AR2 Siemens Scalance X-500

6GK55268GR004AR2: SCALANCE XR526-8C, MANAGED IE SWITCH, LAYER 3 INTEGRATED, POWER SUPPLY 2XAC 230V, 24 X 10/100/1000 MBIT/S RJ45, 8 X 100/1000 MBIT/S SFP COMBO, 2 X 10 GBIT/S SFP+, IN TOTAL 26 PORTS CAN BE USED, FAULT-SIGNAL CONTACT, SELECT/SET-BUTTON, PROFINET-IO DEVICE, REDUNDANCY FUNCTIONS, OFFICE FEATURES (RSTP, VLAN, IGMP,..), C-PLUG IIN THE SCOPE OF SUPPLY

mdi-cart-outline Купить 6GK5526-8GR00-4AR2

mdi-warehouse Наличие: под заказ

Цена: по запросу

Обзор 6GK55268GR004AR2:

Четыре оптических интерфейса (10 Гбит/с) и до 48 электрических и/ или оптических интерфейсов (10/100/1000 Мбит/с), из которых до 12 электрических интерфейсов с питанием через Ethernet (PoE);
установка в один базовый блок до 12 4-канальных интерфейсных субмодулей с произвольным порядком их размещения.
Быстрое реконфигурирование сети с помощью встроенного менеджера резервирования:
Подключение к кольцевым сетям с поддержкой функций скоростного реконфигурирования поврежденного кольца.
Простая интеграция промышленных сетей в существующие корпоративные сети благодаря поддержке множества стандартных IT функций (VLAN, IGMP-Snooping/Querier, STP/RSTP/MSTP, объединение каналов, качество сервиса, 802.1x и опциональная статическая маршрутизация, RIP, OSPF, VRRP для IPv4 и IPv6)
Резервированное подключение к сетям более высокого уровня с поддержкой множества стандартных механизмов резервирования (Multiple Spanning Tree Protocol, Spanning Tree Protocol, Rapid Reconfiguration Spanning Tree Protocol, Media Redundancy Protocol) и стандартных протоколов и процедур IP маршрутизации (Routing Information Protocol, Open Shortest Path First, Virtual Router Redundancy Protocol)
PROFINET диагностика, Web браузер, интерфейс командной строки (CLI) и SNMP.

Область применения:

Коммутаторы серии SCALANCE XR-500 являются идеальной платформой для промышленных сетей, а также для интеграции промышленных сетей в корпоративную сеть. Они способны поддерживать скоростной и надежный обмен данными между всеми уровнями управления: от полевого уровня до уровня управления предприятием, выполнять широкий спектр диагностических функций. Модульная конструкция и поддержка функций коммутации 3-го уровня позволяют формировать сети с учетом требований специальных приложений, выполнять адаптацию и расширение сетей в любое время.

Коммутаторы SCALANCE XR-500 позволяют формировать линейные, кольцевые и звездообразные структуры Industrial Ethernet с электрическими и оптическими каналами связи. Четыре встроенных слота SFP+ могут опционально комплектоваться съемными приемопередатчиками SFP+ (10 Гбит/с) или SFP (1000 Мбит/с). До 12 слотов коммутатора могут комплектоваться необходимым набором 4-канальных интерфейсных субмодулей с электрическими и/ или оптическими интерфейсами. Поддержка обмена данными со скоростью до 10 Гбит/с позволяет использовать эти приборы в качестве основного коммутатора Industrial Ethernet и в качестве концентратора сети заводского уровня (возможно резервированное подключение).

Использование интерфейсных субмодулей и съемных приемопередатчиков SFP+/SFP позволяет:

Выполнять расширение сети путем установки дополнительных интерфейсных субмодулей требуемого вида в неиспользуемые слоты базового блока.
Выполнять согласование различных видов каналов связи. Например, выполнять обмен данными между электрическими и оптическими каналами, между мульти- и мономодовыми оптическими каналами и т.д.
Изменять скорость обмена данными. Например, с 1000 Мбит/с на 10000 Мбит/с.

Технические характеристики 6GK5526-8GR00-4AR2

Наименование типа продукта		SCALANCE XR526-8C
		SCALANCE XR526-8C; MANAGED IE SWITCH; LAYER 3 INTEGRATED; POWER SUPPLY 2XAC 230V; 24 X 10/100/1000 MBIT/S RJ45; 8 X 100/1000 MBIT/S SFP COMBO; 2 X 10 GBIT/S SFP+; IN TOTAL 26 PORTS CAN BE USED; FAULT-SIGNAL CONTACT; SELECT/SET-BUTTON; PROFINET-IO DEVICE; REDUNDANCY FUNCTIONS; OFFICE FEATURES (RSTP, VLAN, IGMP,..); C-PLUG IIN THE SCOPE OF SUPPLY
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s, 1000 Mbit/s, 10 Gbit/s
Интерфейсы
Количество электрических/оптических подключений
для сетевых компонентов или абонентских радиостанций / максимальное		26
исполнение RJ45-порта / с крепежной манжетой		да
Количество оптических соединений
для световодов / при 100 Мбит/с		8
для световодов / при 1000 Мбит/с		10
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		24; RJ45
Количество портов ST(BFOC) 100 Мбит/с
для многомод.		0
Количество SC-портов 100 Мбит/с/для многомод./встроен.
для многомод.		0
количество LC-портов 1000 Мбит/с
для многомод.		8
для одномод (LD)		8
Количество электрических подключений
для SFP		8
для SFP+		2
количество Combo-портов / с интерфейсом RJ45 для вставного оптического трансивера		8
Количество электрических подключений
для SFP		10
для SFP+		2
Количество электрических подключений
для консоли управления		1
для целей управления		1
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		1
исполнение сменного носителя данных
C-PLUG/KEY-PLUG		да
Характеристики продукта / интерфейсные модули, заменяемые в "горячем" режиме		да
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Тип электропитания / резервный сетевой блок		да
Вид напряжения / напряжения питания		перем. ток
Напряжение питания
при переменном токе		230 V
при переменном токе / расчетное значение		90 ... 264 V
Компонент продукта / устройство защиты на входе напряжения питания		да
исполнение устройства защиты / на входе для напряжения питания		3,15 A / 250 V
Потребляемый ток / максимальное		0,8 A
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		0 ... 50 °C
во время хранения		-40 ... +85 °C
во время транспортировки		-40 ... +85 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Число модулей в высоту / на шкаф 19 дюймов		1
Ширина		449 mm
Высота		44 mm
Глубина		305 mm
вес-нетто		4,7 kg
Вид крепления
монтаж 19 дюймов		да
установка на монтажной шине DIN 35 мм		нет
настенный монтаж		нет
монтаж на профильных шинах S7-300		нет
монтаж на профильных шинах S7-1500		нет
Функции изделия / управление, конфигурация, проектирование
Функция продукта
CLI		да
сетевое управление		да
MIB-поддержка		да
TRAPs по Email		да
конфигурация с STEP 7		да
RMON		да
дублирование порта		да
мультипортовый мирроринг		да
CoS		да
диагностика ввода/вывода PROFINET		да
управление переключений		да
Длина телеграммы / при Ethernet / максимальное		9216 byte
Протокол / осуществляется поддержка
Telnet		да
HTTP		да
HTTPS		да
TFTP		да
FTP		да
BOOTP		да
GMRP		да
DCP		да
LLDP		да
IGMP (Snooping/Querier)		да
функция идентификации и техобслуживания
I&M0 - информация об устройстве		да
I&M1 - обозначение установки/монтажа		да
Протокол / осуществляется поддержка
SNMP v1		да
SNMP v2		да
SNMP v3		да
Информация об изделии / диагноз
Функция продукта
диагностика порта		да
статистика размеров пакетов		да
статистика типов пакетов		да
статистика ошибок		да
SysLog		да
Функции изделия / VLAN
Функция продукта
VLAN - на основе порта		да
VLAN - на основе протокола		да
VLAN - на основе IP		да
VLAN - динамический		да
количество VLAN / максимальное		255
количество VLAN - динамический / максимальное		255
Протокол / осуществляется поддержка / GVRP		да
Функции изделия / DHCP
Функция продукта
DHCP-клиент		да
DHCP опция 82		да
DHCP опция 66		да
DHCP опция 67		да
Функции изделия / маршрутизация
Функция продукта
статический IP-роутинг		да
статический IP-роутинг IPv6		нет
динамический IP-роутинг		да
динамический IP-роутинг IPv6		нет
Протокол / осуществляется поддержка
RIPv2		да
RIPnG for IPv6		нет
OSPFv2		да
OSPFv3 for IPv6		нет
VRRP		да
VRRP для IPv6		нет
Функции изделия / избыточность
Функция продукта
кольцевая избыточность		да
характеристика высокоскоростной избыточности HRP		да
высокоскоростной протокол резервирования (HRP) с менеджером резервирования		да
высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования		да
Протокол / осуществляется поддержка / характеристика избыточности MRP		да
Функция продукта
Media Redundancy Protocol (MRP) с менеджером резервирования		да
характеристика избыточности STP		да
характеристика избыточности RSTP		да
характеристика избыточности MSTP		да
пассивное прослушивание		да
Протокол / осуществляется поддержка
LACP		да
Функции изделия / безопасность
Функция продукта
ACL - на основе MAC		да
ACL - на основе порта/MAC		да
IEEE 802.1X (радиус)		да
ограничитель многоадресного/одноадресного/радиовещания		да
блокирование радиовещания		да
Протокол / осуществляется поддержка
SSH		да
Функции изделия / время
Функция продукта
поддержка SICLOCK		да
Протокол / осуществляется поддержка
NTP		да
SNTP		да
Нормы, спецификации, сертификаты
Стандарт
для помехоустойчивости		EN 61000-6-2
Сертификат соответствия
CE		да
C-TIC		да
KC-разрешение		да
E1-разрешение		нет
E1-разрешение		нет
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: Industry Mall		https://mall.industry.siemens.com
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка		https://support.industry.siemens.com
последнее изменение:		09.12.2016
