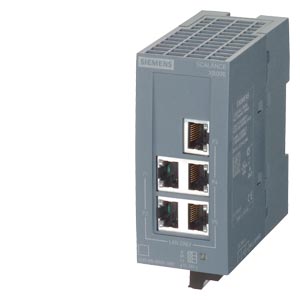

6GK5005-0BA00-1AB2 Siemens Scalance X-000
6GK50050BA001AB2: SCALANCE XB005 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, С 5 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45, ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА
Обзор 6GK50050BA001AB2:
- Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
- Подключение станций и сетей через электрические или оптические порты.
- Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
- 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
- 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
- 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
- Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
- Подключение сетевых кабелей с фронтальной стороны корпуса.
- Подключение питания с нижней стороны корпуса.
- Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.
Область применения 6GK5005-0BA00-1AB2:
- Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
- Компактный корпус для монтажа на стандартную профильную шину.
Версии приборов
SCALANCE XB005 и SCALANCE XB008
- Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
- Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
- 5 или 8 электрических портов RJ45 10/100 Мбит/с.
SCALANCE XB004-1 и SCALANCE XB004-1LD
- Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
- Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
- 4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.
Технические характеристики 6GK5005-0BA00-1AB2
| | SCALANCE XB005 UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100MBIT/S; WITH 5 X 10/100MBIT/S TWISTED PAIR- PORTS WITH RJ45-SOCKETS; FOR CONFIGURING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSIS, IP20, 24 V DC POWER SUPPLY, MANUAL AVAILABLE AS DOWNLOAD | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 5 | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 5; RJ45 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 0 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 0 | |
| для одномод (LD) | 0 | |
| Количество электрических подключений | ||
| для напряжения питания | 1 | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Вид напряжения / напряжения питания | перем./пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 19,2 ... 28,8 V | |
| при переменном токе | 24 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| Потребляемый ток / максимальное | 0,07 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 1,68 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -10 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 45 mm | |
| Высота | 100 mm | |
| Глубина | 87 mm | |
| вес-нетто | 0,165 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | да | |
| монтаж на профильных шинах S7-1500 | нет | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| мультипортовый мирроринг | нет | |
| CoS | да | |
| управление переключений | нет | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 241 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 09.12.2016 | |
