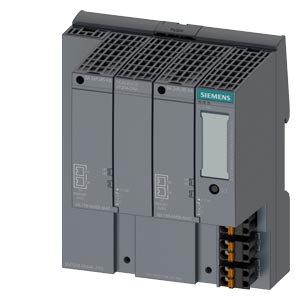

SCALANCE XF204 DNA промышленный управляемый IE Y-коммутатор, 2 шинных адаптера BA 2xRJ45 HA (6DL1193-6AR00-0AA0) в сборе, 4х электрических RJ45 порта 10/100 Мбит/с, 2х порта для шинных адаптеров, диагностический выход с кнопкой сброса ошибкок, резервированное питание 24В постоянного тока , PROFINET-устройство, расширенный температурный диапазон (от -40°C до +70°C), конформное покрытие, электронное руководство на DVD, поддержка C-plug модуля (приобретается отдельно), поставляется с шинными адаптерами.
|
|
наименование типа изделия
|
|
торговая марка изделия
|
SCALANCE
|
|
наименование типа изделия
|
XF204-2DNA
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK5204-0BA00-2YF2
|
|
скорость передачи
|
|
скорость передачи
|
10, 100 Mbit/s
|
|
интерфейсы / для связи / интегрированный
|
|
число электрических соединений
|
|
|
● для сетевых компонентов или оконечных устройств
|
4
|
|
интерфейсы / прочие
|
|
число электрических соединений
|
|
|
● для сигнального контакта
|
1
|
|
● для источника питания
|
1
|
|
исполнение электрического соединения
|
|
|
● для сигнального контакта
|
2-пол. клеммный блок
|
|
● для источника питания
|
2-пол. клеммный блок
|
|
исполнение сменного носителя информации
|
|
|
● C-образный штекер
|
Да
|
|
рабочее напряжение / сигнальных контактов
|
|
|
● при постоянном токе / ном. значение
|
24 V
|
|
рабочий ток / сигнальных контактов
|
|
|
● при постоянном токе / макс.
|
0,1 A
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / 1 / напряжения питания
|
DC
|
|
● напряжение питания / 1 / ном. значение
|
24 V
|
|
● мощность потерь [Вт] / 1 / ном. значение
|
8,6 W
|
|
● напряжение питания / 1 / диапазон напряжения
|
19,2 ... 28,8
|
|
● потребляемый ток / 1 / макс.
|
0,36 A
|
|
● исполнение электрического соединения / 1 / для источника питания
|
2-пол. клеммный блок
|
|
● компонент изделия / 1 / устройство защиты входа питания
|
Да
|
|
● исполнение устройства защиты / 1 / на входе для напряжения питания
|
2,5 А (не может быть заменен пользователем)
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-40 ... +70 °C
|
|
● при хранении
|
-40 ... +85 °C
|
|
● при транспортировке
|
-40 ... +85 °C
|
|
относительная атмосферная влажность
|
|
|
● при 25 °C / без конденсации / при эксплуатации / макс.
|
95 %
|
|
степень защиты IP
|
IP20
|
|
конструкция, размеры и масса
|
|
конструкция
|
компактный вариант
|
|
ширина
|
100 mm
|
|
высота
|
117 mm
|
|
глубина
|
74 mm
|
|
масса нетто
|
0,25 kg
|
|
вид креплений
|
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
● настенный монтаж
|
Нет
|
|
● монтаж на профильной шине для S7-300
|
Нет
|
|
● монтаж на профильной шине для S7-1500
|
Нет
|
|
характеристики, функции, компоненты изделия / общий
|
|
каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с
|
50
|
|
каскадное подключение при структуре типа звезда
|
Любые (зависит только от времени распространения сигнала)
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
функция изделия
|
|
|
● CLI
|
Да
|
|
● веб-управление
|
Да
|
|
● поддержка MIB
|
Да
|
|
● TRAPs по электронной почте
|
Да
|
|
● конфигурирование с помощью STEP 7
|
Да
|
|
● дублирование трафика
|
Да
|
|
● многопортовое отражение
|
Да
|
|
● диагностика PROFINET IO
|
Да
|
|
● с коммутационным управлением
|
Да
|
|
класс соответствия PROFINET
|
B
|
|
протокол / поддерживается
|
|
|
● Telnet
|
Да
|
|
● HTTP
|
Да
|
|
● HTTPS
|
Да
|
|
● TFTP
|
Да
|
|
● FTP
|
Нет
|
|
● BOOTP
|
Нет
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
● SNMP v1
|
Да
|
|
● SNMP v2
|
Да
|
|
● SNMP v3
|
Да
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
функции изделия / диагностика
|
|
функция изделия
|
|
|
● диагностика портов
|
Да
|
|
● статистика размеров пакетов
|
Да
|
|
● статистика типов пакетов
|
Да
|
|
● статистика ошибок
|
Да
|
|
функции изделия / DHCP
|
|
функция изделия
|
|
|
● клиент DHCP
|
Да
|
|
функции изделия / резервирование
|
|
протокол / поддерживается / Media Redundancy Protocol (MRP)
|
Да
|
|
функция изделия
|
|
|
● Media Redundancy Protocol (MRP) с менеджером резервирования
|
Да
|
|
● Media Redundancy Protocol for Planned Duplication (MRPD)
|
Нет
|
|
● устройства PROFINET IO / поддерживается / функция H-Sync-Forwarding
|
Да
|
|
● устройства PROFINET IO / поддерживается / системное резервирование PROFINET
|
Да
|
|
● кольцевое резервирование
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с менеджером резервирования
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с холодным резервированием
|
Да
|
|
● Parallel Redundancy Protocol (PRP)/ применение в сети PRP
|
Нет
|
|
● Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA)
|
Нет
|
|
● пассивное прослушивание
|
Да
|
|
функции изделия / безопасность
|
|
протокол / поддерживается
|
|
|
● SSH
|
Да
|
|
функции изделия / время
|
|
функция изделия
|
|
|
● поддержка SICLOCK
|
Нет
|
|
протокол / поддерживается
|
|
|
● NTP
|
Нет
|
|
● SNTP
|
Да
|
|
нормы, спецификации, допуски / Прочие
|
|
информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019
|
Да
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://www.siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
