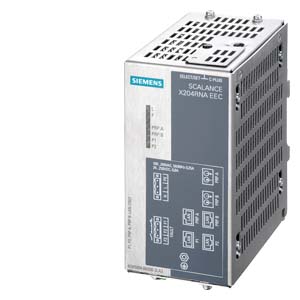

6GK52040BS002NA3: Управляемый промышленный коммутатор SCALANCE X204RNA EEC, резервирование сетей HSR, 2 х 100 Мбит / с портами RJ45 2 х 100 Мбит / комбо порта , прод. диагностика, рез. блок питания,
Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.
SCALANCE X204-2 / SCALANCE X206-1
SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)
| Наименование типа продукта | SCALANCE X204RNA EEC | |
| | SCALANCE X204RNA EEC; REDUNDANT NETWORK ACCESS F. HSR NETWORKS; 2X 100MBIT/S RJ45 PORTS; 2 X 100MBIT/S COMBO-PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT WITH SET BUTTON; SINGLE POWER SUPPLY, NETWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD, C-PLUG OPTIONAL | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 4 | |
| как комбинированный разъём / для сетевых компонентов или абонентских радиостанций | 2 | |
| Количество оптических соединений | ||
| для световодов / при 100 Мбит/с | 2 | |
| исполнение оптических подключений | ||
| для световодов / при 100 Мбит/с | SFP | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 2 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 0 | |
| количество Combo-портов / с интерфейсом RJ45 для вставного оптического трансивера | 2 | |
| Количество электрических подключений | ||
| для сигнального контакта | 1 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 1 | |
| исполнение сменного носителя данных | ||
| C-PLUG | да | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при переменном токе / номинальное значение | 230 V | |
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при переменном токе / максимальное | 0,1 A | |
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Напряжение питания | ||
| при переменном токе | 230 V | |
| при переменном токе / расчетное значение | 85 ... 276 V | |
| Напряжение питания / 2 / номинальное значение | ||
| Вид напряжения / 2 / напряжения питания | DC | |
| Напряжение питания | ||
| при постоянном токе | 24 V | |
| при постоянном токе / расчетное значение / минимально | 19,2 V | |
| при постоянном токе / расчетное значение / максимальное | 300 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| исполнение устройства защиты / на входе для напряжения питания | 1,25 A | |
| Потребляемый ток / максимальное | 0,25 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 6 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -40 ... +70 °C | |
| во время транспортировки | -40 ... +70 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 70 mm | |
| Высота | 147 mm | |
| Глубина | 123 mm | |
| вес-нетто | 0,78 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | нет | |
| монтаж на профильных шинах S7-300 | нет | монтаж на профильных шинах S7-1500 | нет |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| CLI | да | |
| сетевое управление | да | |
| MIB-поддержка | да | |
| TRAPs по Email | да | |
| конфигурация с STEP 7 | нет | |
| дублирование порта | нет | |
| мультипортовый мирроринг | нет | |
| при IRT / переключатель ввода/вывода PROFINET | нет | |
| диагностика ввода/вывода PROFINET | нет | |
| управление переключений | нет | |
| Протокол / осуществляется поддержка | ||
| Telnet | нет | |
| HTTP | да | |
| HTTPS | да | |
| TFTP | нет | |
| FTP | нет | |
| BOOTP | нет | |
| GMRP | нет | |
| DCP | да | |
| LLDP | нет | |
| IGMP (Snooping/Querier) | нет | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Протокол / осуществляется поддержка | ||
| SNMP v1 | да | |
| SNMP v2 | да | |
| SNMP v3 | да | |
| Информация об изделии / диагноз | ||
| Функция продукта | ||
| диагностика порта | да | |
| статистика размеров пакетов | да | |
| статистика типов пакетов | да | |
| статистика ошибок | да | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| характеристика высокоскоростной избыточности HRP | нет | |
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | нет | |
| высокоскоростной протокол резервирования (HRP) с резрвированием путем дублирования | нет | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | нет | |
| Функция продукта | ||
| Media Redundancy Protocol (MRP) с менеджером резервирования | нет | |
| характеристика избыточности PRP | нет | |
| High-availability Seamless Redundancy (HSR) | да | |
| соединение High-availability Seamless Redundancy (HSR) и Parallel Redundancy Protocol (PRP) | нет | |
| пассивное прослушивание | нет | |
| Функции изделия / безопасность | ||
| Протокол / осуществляется поддержка | ||
| SSH | да | |
| Функции изделия / время | ||
| Функция продукта | ||
| поддержка SICLOCK | нет | |
| Протокол / осуществляется поддержка | ||
| NTP | нет | |
| SNTP | да | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X | |
| для помехоустойчивости | EN 61000-6-4:2001 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| применение в железнодорожном транспорте согласно EN 50155 | нет | |
| применение в железнодорожном транспорте согласно EN 50124-1 | нет | |
| IEC 61850-3 | да | |
| IEEE 1613 | да | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | нет | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | да | |
| Общество инженеров-кораблестроителей Великобритании (RINA) | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 67,64 y | |
| Принадлежность | ||
| Расширение продукта / дополнительно / C-PLUG | да | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http://www.siemens.com/snst | |
| на веб-сайт: промышленная коммуникация | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: информация и центр загрузок | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: CAx-Download-Manager | http://www.siemens.com/cax | |
| на веб-сайт: отраслевая онлайн-поддержка | https://support.industry.siemens.com | |
| последнее изменение: | 20.12.2016 | |
